JB/T 10160-2015

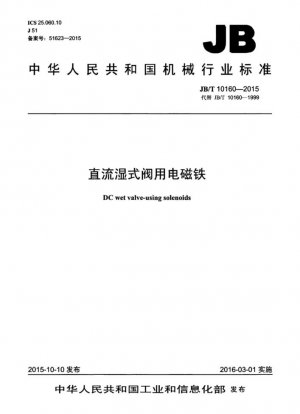

Мокрый клапан постоянного тока с использованием соленоидов (Англоязычная версия)

Стандартный №

JB/T 10160-2015

язык

Китайский, Доступно на английском

Дата публикации

2015

Разместил

Professional Standard - Machinery

Последняя версия

JB/T 10160-2015

заменять

JB/T 10160-1999

сфера применения

Обзор стандарта и технологическое развитие

JB/T 10160-2015 заменяет версию стандарта 1999 года. Основные технические изменения включают в себя:

• Новая классификация электромагнитов с четырехугольным винтовым/резьбовым соединением
• Введение испытания на долговечность при импульсном давлении масла (Приложение А)
• Допустимый поправочный коэффициент для испытания на повышение температурыK=1,6/α+θ₀₂

---

Сравнение основных параметров

Модель	Номинальное усилие всасывания (Н)	Ход поршня (мм)	Давление масла (МПа)	Частота работы (раз/ч)
MFZ1-7YC	70	7	-	-
MFZ6-90YC	90	3,6	16	≤12000
MFZ12-90YC	90	4	21	-

---

Основные требования к производительности

Конструктивные характеристики

Армированная винтовая конструкция толкающего типа, уровень защиты:

• Плоский винтовой тип с четырьмя углами: IP55
• Тип резьбового соединения: IP65

Электрические характеристики

Требования к группе CTI изоляционного материала:

1. Группа IIIb: CTI ≥ 100
2. Испытание выдерживаемого напряжения промышленной частоты: 1500 В/5 с (U_i≤300 В)

---

Инновационный метод испытания

Недавно добавлено испытание на долговечность импульсного давления масла:

• Испытательное давление масла: в 1,1 раза больше номинального давления масла
• Частота цикла: 2,5-10 Гц
• Требование к форме сигнала: пиковая Колебание ≤ 5%
• Стандарт оценки: отсутствие утечек после 1 миллиона раз

---

Предложения по реализации

1. При выборе модели обратите внимание на соответствие способа установки (винты/резьба) и уровня давления масла
2. В условиях высоких температур предел повышения температуры следует корректировать с помощью поправочного коэффициента K
3. Для импульсных условий работы рекомендуется добавлять 20% запаса прочности

JB/T 10160-2015 Ссылочный документ

• GB 14048.1-2012 Аппаратура распределительная и управляющая низковольтная. Часть 1. Общие правила.
• GB/T 13384-2008  Общие технические условия на упаковку механических и электротехнических изделий
• GB/T 2423.4-2008 Экологические испытания электрических и электронных изделий. Часть 2. Метод испытаний Испытание Db переменным влажным теплом (12-часовой + 12-часовой цикл)
• GB/T 2828.1-2012 Процедура проверки путем подсчета выборки, часть 1: План выборочного контроля по партиям, полученный по пределу приемочного качества (AQL)
• GB/T 2900.18-2008 Электротехническая терминология. Аппараты низкого напряжения.
• GB/T 4207-2012 Метод определения стойкости и сравнительного трекингового индекса твердых изоляционных материалов
• JB/T 5244-2001 Соленоид

JB/T 10160-2015 История

• 2015 JB/T 10160-2015 Мокрый клапан постоянного тока с использованием соленоидов
• 1999 JB/T 10160-1999 Электромагниты предназначены для использования в клапанах постоянного тока мокрого типа.
