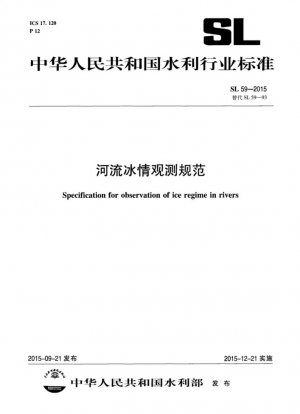

SL 59-2015
Условия наблюдения за ледовым режимом на реках (Англоязычная версия)

Стандартный №

SL 59-2015

язык

Китайский, Доступно на английском

Дата публикации

2015

Разместил

Professional Standard - Water Conservancy

Последняя версия

SL 59-2015

заменять

SL 59-1993

сфера применения

Предыстория пересмотра стандарта и технологической эволюции

SL 59-2015 заменяет версию стандарта 1993 года. Основные технические усовершенствования включают в себя:

Новый контент	Пересмотренный контент	Технологические прорывы
• Методы наблюдения с помощью новых приборов, таких как радиолокационные толщиномеры • Технические требования к исследованию катастроф, связанных с ледяными заторами • Технические характеристики картографирования льда GPS	• Терминологическая система для ледовых явлений • Система символов льда • Стандарты форматов отчетов	• Применение автоматической системы сбора данных • Внедрение технологии спутникового дистанционного зондирования • Метод расчета уровня воды в ледяных заторах

---

Основные технические характеристики технологий наблюдения

1. Технология измерения толщины льда

Выбор измерительного оборудования:

• Традиционное измерение: Ледяная линейка (точность ±0,5 см)
• Автоматизированное измерение: Ультразвуковой измеритель толщины льда (применимо к толщине льда ≤1,5 м), Радарный измеритель толщины льда (может проникать через несколько слоев льда)

Основные параметры измерения:

Параметры	Требования к измерениям	Значимые цифры
Глубина снега на льду	Среднее значение 3-4 точек в пределах 2 м от точки измерения Отверстие	0,5 см
Толщина льда	Вертикальное измерение с помощью ледяной линейки	1 см
Толщина льда, погруженного в воду	Отрицательное значение, когда лед находится во взвешенном состоянии	0,5 см

---

2. Сравнение методов измерения расхода льда

Метод	Применимые условия	Точность	Требования к частоте измерений
Точный метод измерения	• Важные гидрологические станции • Участки мониторинга заторов	±15%	1-2 раза в сутки
Упрощенный метод измерения	• • Аварийный мониторинг малых и средних рек	±25%	Раз в 2-3 дня
Метод фотографирования	• Ширина реки <200 м • Ледяные взрывы	±20%	Шифрование по мере необходимости

---

Ключевые моменты для проведения специальных наблюдений за заторами и заторами

План наблюдений за заторами

Принципы расположения створов:

1. На створе накопления ледяного цветка создается 5-10 створов
2. Интервал: ≤200 м для рек среднего размера, ≤500 м для крупных рек
3. Необходимо включить створ сокращения и створ диффузии

Формула расчета объема:
W_s = τ(∑ψabv_i)/n
(где τ — период формирования, а ψ — коэффициент ледяного цветка)

---

Содержание исследования катастрофы ледяного затора

• Измерение геометрических размеров: с помощью тахеометра или технологии дистанционного зондирования
• Наблюдение за уровнем воды: каждые 30 минут на головном участке
• Испытание пористости льда: частота взятия проб 2–3 дня/время
• Расчет длины подпора: L=3,5×(h/I)^0,5

---

Руководство по выбору приборов и оборудования

Тип прибора	Технические параметры	Применимые сценарии
Прибор для отбора проб ледяного цветка	• Диаметр 30 см/15 см • Размер ячеек 2 мм×2 мм	Измерение плотности льда в воде
Автоматическая система сбора данных	• Рабочая температура -40~60 ℃ • Разрешение ≥2 миллионов пикселей	Мониторинг процесса образования ледяных заторов

Примечание: Перед вводом в эксплуатацию радарному измерителю толщины льда необходимо провести более 30 сравнительных измерений, а погрешность должна быть ≤10%

SL 59-2015 Ссылочный документ

• GB 50179-1993 Код для измерения расхода жидкости в открытых каналах
• GB/T 12979-2008  Технические характеристики фотограмметрии с близкого расстояния
• GB/T 50095-1998 Стандарт основных технических терминов и символов в гидрологии
• GB/T 50138-2010 Стандарт наблюдения за сценой
• SL 247-2012 Код для обработки гидрологических данных
• SL 428-2008 Спецификация для расчета ледяного паводка
• SL 58-2014 Технические условия на геодезические изыскания в гидрологии

SL 59-2015 История

• 2015 SL 59-2015 Условия наблюдения за ледовым режимом на реках
• 1993 SL 59-1993 Технический стандарт наблюдений за ледовым режимом на открытых каналах
