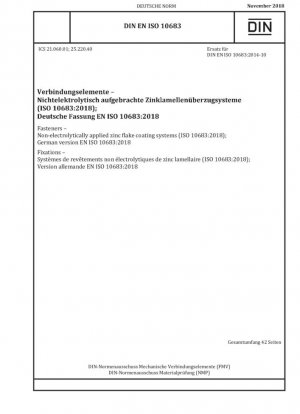

DIN EN ISO 10683:2018
Крепежные изделия. Системы покрытия из цинковых чешуек, нанесенные неэлектролитическим способом (ISO 10683:2018); Немецкая версия EN ISO 10683:2018.
- Стандартный №
- DIN EN ISO 10683:2018
- Дата публикации
- 2018
- Разместил
- German Institute for Standardization
- состояние
- быть заменен
- DIN EN ISO 10683:2018-11
- Последняя версия
- DIN EN ISO 10683:2018-11
- заменять
- DIN EN ISO 10683:2014 DIN EN ISO 10683:2016
- сфера применения
-
Обзор стандарта и развитие технологий
DIN EN ISO 10683:2018 заменяет версию 2014 года и устанавливает всеобъемлющие технические требования к системам неэлектролитических цинк-ламельных покрытий для стальных крепежных деталей. Стандарт распространяется на системы покрытий, содержащие или не содержащие хром (VI), с герметизирующим слоем или без него, а также со смазкой (встроенной или нанесенной после нанесения) или без нее. Стандарт распространяется на крепежные детали с метрической резьбой ISO, крепежные детали с неметрической резьбой ISO и крепежные детали без резьбы (такие как шайбы, штифты, зажимы и т. д.).
Классификация и структура систем покрытий
Системы цинк-ламельных покрытий изготавливаются путем нанесения дисперсии цинк-ламельных чешуек (обычно с алюминиевыми чешуйками) на поверхность стальных крепежных деталей и формирования интерметаллической связи путем термической обработки (спекания). Система образует достаточно проводящее неорганическое поверхностное покрытие, обеспечивающее катодную защиту. Стандарт определяет четыре основные структуры покрытия:
Тип Структурный состав Характеристики Сценарии применения Тип 1 Только базовый слой Базовая защита от коррозии Общая промышленная среда Тип 2 Базовый слой + смазка Улучшенное соотношение крутящего момента и предварительной нагрузки Сборка, требующая контроля параметров затяжки Тип 3 Базовый слой + герметизирующий слой Повышенная защита от коррозии и особые эксплуатационные характеристики Сильная коррозионная среда окружающая среда Тип 4 Базовый слой + герметизирующий слой + смазка Комплексная оптимизация производительности Критичные соединения с высокими требованиями к производительности Ключевые технические требования
Характеристики защиты от коррозии
Стандарт требует, чтобы коррозионная стойкость системы покрытия оценивалась с помощью испытания в нейтральном солевом тумане (NSS). Время испытания определяется в зависимости от требуемого уровня защиты:
Минимальная коррозионная стойкость (ч) Эталонная толщина покрытия (мкм) Уровень применения 240 4 Общая промышленная среда 480 5 Умеренно коррозионная среда 600 6 Сильно коррозионная среда 720 8 Сильно коррозионная среда 960 10 Чрезвычайно агрессивная среда Для наружного применения: испытание на влажность диоксида серы по ISO 6988, минимальное количество циклов определяется путем переговоров между поставщиком и покупателем.
Совместимость резьбы и сборка
Толщина покрытия оказывает важное влияние на посадку резьбы, и стандарт устанавливает строгие требования к размерам:
- Наружная резьба не должна превышать нулевую линию (основной размер) после нанесения покрытия
- Внутренняя резьба не должна быть ниже нулевой линии после нанесения покрытия
- Используйте сквозной калибр, указанный в ISO 1502 для проверки, наружная резьба является зоной допуска h, а внутренняя резьба - зоной допуска H
- Максимально допустимый крутящий момент завинчивания рассчитывается как 0,001d³Нм (d - диаметр резьбы)
Защита механических характеристик
Процесс нанесения покрытия не должен влиять на механические и физические свойства крепежа:
- Температура обжига не должна превышать температуру отпуска закаленного и отпущенного крепежа
- Твердость превышает 390 HV или прочность крепежа класс 12.9 и выше не должны подвергаться травлению
- Процесс нанесения покрытия должен исключать риск водородной хрупкости (IHE)
Испытания и контроль качества
Испытание контроля процесса
Стандарт требует проведения всестороннего тестирования контроля процесса, включая:
Элементы испытаний Метод испытаний Критерии приемки Частота испытаний Проверка резьбового калибра ISO 1502 Соответствие требованиям допусков Каждая партия Проверка внешнего вида Визуальный осмотр Отсутствие пузырьков, отсутствие покрытия Каждый партия Испытание в соляном тумане ISO 9227 Отсутствие коррозии основного металла Контроль процесса Толщина покрытия ISO 1463 и т. д. Соответствует эталонной толщине Контроль процесса Адгезия/когезия Испытание лентой Отсутствие отслоения покрытия Контроль процесса Испытания, требуемые заказчиком
Дополнительные испытания доступны по запросу заказчика:
- Испытание на воздействие диоксида серы (для наружного применения)
- Испытание на соотношение крутящего момента и предварительной нагрузки
- Испытание на пластичность
- Катодная защита тест
- Тест на содержание хрома (VI)
Требования к маркировке и заказу
Стандарт определяет подробную систему маркировки покрытий в соответствии с ISO 8991 и требует добавления идентификации покрытия после идентификации крепежа:
Формат идентификации: flZn/[Время стойкости к коррозии]/[Содержание хрома]/[Тип герметизирующего слоя]/[Тип смазки]/[Диапазон коэффициента трения]
Пример: flZn/480/nc/Tn/L/C0.17 — обозначает цинк-ламельное покрытие, стойкость к коррозии в течение 480 часов, без хрома (VI), герметик без интегрированной смазки, дополнительная смазка, коэффициент трения 0,17
Рекомендации по внедрению и руководство по применению
Выбор системы покрытия
Следующие факторы следует учитывать при Выбор системы покрытия:
- Коррозионная активность рабочей среды
- Требования к моменту затяжки при сборке
- Совместимость с соединяемыми материалами
- Требования к допустимой температуре
- Требования к электроизоляции/проводимости
Особые требования к крепежу
Для определенных типов крепежа требуется особое внимание:
Типы крепежа Особые требования Рекомендуемые действия Самонарезающие винты Возможность нарезания резьбы Оценка влияния покрытий на эффективность нарезания резьбы Контргайки Риск покрытия Износ Выберите альтернативное уплотнение или дополнительную смазку Небольшие крепежные детали Риск заедания Предотвращение заедания с помощью специальной обработки Детали с внутренней резьбой Требования к чистоте Убедитесь, что на резьбе нет частиц покрытия Хранение и обращение
При хранении и обращении с крепежными деталями с покрытием следует уделять внимание:
- Избегайте прямого контакта с водой или другими жидкостями
- Предотвращайте образование конденсата и загрязнение пылью
- Поддерживайте сухую и проветриваемую среду хранения
- Избегайте механических повреждений и износа
Техническая эволюция стандарта и основных изменения
По сравнению с изданием 2014 года основные технические изменения в издании 2018 года включают в себя:
- Обновленные нормативные ссылки
- Удалено ограничение на наружную резьбу в пункте 2 6.2.2
- Удален столбец максимального зазора для положения зоны допуска e в Таблице B.2
- Полностью переработанное Приложение C (Оценка коррозии в камере для испытания в соляном тумане)
Эти изменения отражают технический прогресс и накопление практического опыта, особенно совершенствование методов испытаний и оценки эксплуатационных характеристик покрытий.
Требования к соблюдению норм и сертификации
Производителям необходимо создать комплексную систему обеспечения качества, чтобы гарантировать соответствие процесса нанесения покрытия стандартным требованиям:
- Внедрить процедуры и записи контроля процесса
- Регулярно калибровать испытательное оборудование
- Проводить обучение и квалификацию персонала
- Вести прослеживаемые производственные записи
- Регулярно проводить внутренние аудиты и сертификацию третьей стороной
DIN EN ISO 10683:2018 Ссылочный документ
- DIN EN ISO 1463:2004 Металлические и оксидные покрытия. Измерение толщины покрытия. Микроскопический метод (ISO 1463:2003); Немецкая версия EN ISO 1463:2004.
- DIN EN ISO 16047:2013 Крепежные изделия. Испытание крутящего момента/силы зажима (ISO 16047:2005 + Поправка 1:2012); Немецкая версия EN ISO 16047:2005 + A1:2012.
- DIN EN ISO 16426:2003 Крепежные изделия. Система обеспечения качества (ИСО 16426:2002); Немецкая версия EN ISO 14426:2002.
- DIN EN ISO 1891-2:2015 Крепежные изделия. Терминология. Часть 2. Словарь и определения покрытий (ISO 1891-2:2014); Многоязычная версия EN ISO 1891-2:2014.
- DIN EN ISO 1891-4:2018 Крепежные изделия. Словарь. Часть 4. Контроль, проверка, поставка, приемка и качество (ISO 1891-4:2018); Многоязычная версия EN ISO 1891-4:2018
- DIN EN ISO 3269:2000 Крепежные изделия. Приемочный контроль (ISO 3269:2000); Немецкая версия EN ISO 3269:2000.
- DIN EN ISO 3613:2011 Покрытия металлические и другие неорганические. Хроматные конверсионные покрытия на цинке, кадмии, сплавах алюминий-цинк и сплавах цинк-алюминий. Методы испытаний (ISO 3613:2010); Немецкая версия EN ISO 3613:2010.
- DIN EN ISO 4014:2011 Болты с шестигранной головкой – марки продукции A и B (ISO 4014:2011); Немецкая версия EN ISO 4014:2011.
- DIN EN ISO 4017:2015 Крепежные изделия. Винты с шестигранной головкой. Классы продукции A и B (ISO 4017:2014); Немецкая версия EN ISO 4017:2014.
- DIN EN ISO 4032:2013 Гайки обычные шестигранные (тип 1) — марки продукции A и B (ISO 4032:2012); Немецкая версия EN ISO 4032:2012.
- DIN EN ISO 6988:1997 Металлические и другие неорганические покрытия. Испытание на диоксид серы с общей конденсацией влаги (ISO 6988:1985); Немецкая версия EN ISO 6988:1994.
- DIN EN ISO 7089:2000 Шайбы плоские - серия Normal, класс продукта А (ISO 7089:2000); Немецкая версия EN ISO 7089:2000.
- DIN EN ISO 898-2:2012 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 2. Гайки с установленными классами прочности. Резьба с крупным и мелким шагом (ISO 898-2:2012); Немецкая версия EN ISO 898-2:2012.
- DIN EN ISO 9227:2017 Испытания на коррозию в искусственной атмосфере. Испытания в солевом тумане (ISO 9227:2017); Немецкая версия EN ISO 9227:2017.
- DIN ISO 1502:1996 Метрическая резьба ISO общего назначения. Калибры и калибры (ISO 1502:1996)
- DIN ISO 965-1:2017 Метрическая резьба общего назначения ISO. Допуски. Часть 1. Принципы и основные данные (ISO 965-1:2013).
- DIN ISO 965-2:1999 Метрическая резьба ISO общего назначения. Допуски. Часть 2. Пределы размеров наружной и внутренней резьбы общего назначения; среднее качество (ISO 965-2:1998)
- DIN ISO 965-3:1999 Метрическая резьба общего назначения ISO. Допуски. Часть 3. Отклонения для конструкционной резьбы (ISO 965-3:1998).
- ISO Технические ошибки ISO IEC 27001-2013 cor2-2015*， 2025-10-23 Обновление
- ISO 1463:2003 Металлические и оксидные покрытия. Измерение толщины покрытия. Микроскопический метод.
- ISO 1502:1996 Метрическая резьба общего назначения ISO. Калибры и калибры
- ISO 1891-2:2014 Крепежные изделия. Терминология. Часть 2. Словарь и определения покрытий.
- ISO 1891-4:2018 Крепежные изделия. Словарь. Часть 4. Контроль, проверка, поставка, приемка и качество.
- ISO 898-2:2012 Механические свойства крепежных изделий из углеродистой и легированной стали. Часть 2. Гайки с указанными классами прочности. Резьба крупная и резьба с мелким шагом.
- ISO 965-1:2013 Метрическая резьба ISO общего назначения. Допуски. Часть 1: Принципы и основные данные.
- ISO 965-2:1998 Метрическая резьба ISO общего назначения. Допуски. Часть 2. Пределы размеров для наружной и внутренней резьбы общего назначения. Среднее качество.
- ISO 965-3:1998 Метрическая резьба ISO общего назначения. Допуски. Часть 3. Отклонения для конструкционной резьбы.
DIN EN ISO 10683:2018 История
- 2018 DIN EN ISO 10683:2018-11 Крепежные изделия. Системы покрытия из цинковых чешуек, нанесенные неэлектролитическим способом (ISO 10683:2018); Немецкая версия EN ISO 10683:2018.
- 2018 DIN EN ISO 10683:2018 Крепежные изделия. Системы покрытия из цинковых чешуек, нанесенные неэлектролитическим способом (ISO 10683:2018); Немецкая версия EN ISO 10683:2018.
- 2014 DIN EN ISO 10683:2014 Крепежные изделия. Покрытия из цинковых чешуек, нанесенные неэлектролитическим способом (ISO 10683:2014); Немецкая версия EN ISO 10683:2014.
- 2001 DIN EN ISO 10683:2001 Крепежные изделия. Покрытия из цинковых чешуек, нанесенные неэлектролитическим способом (ISO 10683:2000); Немецкая версия EN ISO 10683:2000.
- 0000 DIN EN ISO 10683:1999
