ISO 19232-5:2018

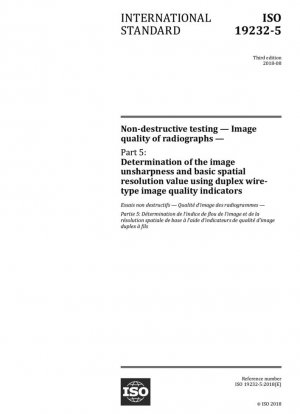

Неразрушающий контроль. Качество рентгенограмм. Часть 5. Определение нечеткости изображения и значения основного пространственного разрешения с использованием дуплексных индикаторов качества изображения проволочного типа.

Стандартный №

ISO 19232-5:2018

Дата публикации

2018

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 19232-5:2018

---

сфера применения

Анализ основного содержания стандарта

Технические параметры	Традиционный двухпроводной IQI	Высокоточный IQI
Количество пар линий	13 групп	До 18 групп
Применимый диапазон напряжений	≤600 кВ	＜225 кВ
Минимальное измеряемое значение SRb	0,063 мм	0,016 мм

---

Определение ключевых технических показателей

Стандарт четко определяет три ключевых параметра:

1. Общая нерезкость изображения (UT): определяется количеством наименьших неразличимых пар линий в двухлинейном показателе качества изображения, рассчитываемом как UT=2d (d — диаметр линии и межстрочный интервал)
2. Базовое пространственное разрешение (SRb): равно 1/2 значения UT, отражая минимальную геометрическую деталь, которую может разрешить система
3. Значение пары линий (пл/мм): обратно пропорционально SRb, 1/(2d)

---

Цифровая оценка изображения Метод

Метод анализа глубины модуляции

Стандарт рекомендует две схемы цифровой оценки:

• Метод прямого суждения: если глубина модуляции пары линий в оцифрованном изображении составляет менее 20%, она считается неразрешимой
• Метод расчета интерполяции: 20%-ная критическая точка рассчитывается путем интерполяции данных глубины модуляции соседних пар линий с точностью ±0,5 номера пары линий

Точки реализации: IQI необходимо размещать под углом 2°-5° к направлению пикселей, а также следует использовать анализ профиля линии с шириной ≥11 пикселей

---

Развитие стандартной технологии

Основные обновления Версия 2018 года:

• Добавлен двухлинейный IQI высокой четкости (D14–D18)
• Расширено базовое пространственное разрешение и таблица соответствия пар линий/мм
• Уточнен процесс оценки функции профиля цифрового изображения
• Уточнено различие в точности между визуальной оценкой и цифровым анализом

---

Рекомендации по внедрению

1. Для обнаружения рентгеновского излучения высокой энергии свыше 450 кВ рекомендуется использовать традиционный 13-линейный парный IQI
2. При проверке производительности цифрового детектора IQI следует размещать непосредственно на поверхности детектора для измерения SRb. _{детектор}
3. Регулярно выполняйте калибровку IQI и регистрируйте значение UT/SRb как индикатор состояния устройства.
4. Для высокоточных измерений требуется CNR > 20. Для повышения повторяемости измерений можно использовать интерполяцию.

ISO 19232-5:2018 Ссылочный документ

• ISO 5576:1997 Неразрушающий контроль - Промышленная рентгеновская и гамма-радиология - Словарь
• ISO/IEC 17050-1:2004 Оценка соответствия. Декларация поставщика о соответствии. Часть 1. Общие требования.

ISO 19232-5:2018 История

• 2018 ISO 19232-5:2018 Неразрушающий контроль. Качество рентгенограмм. Часть 5. Определение нечеткости изображения и значения основного пространственного разрешения с использованием дуплексных индикаторов качества изображения проволочного типа.
