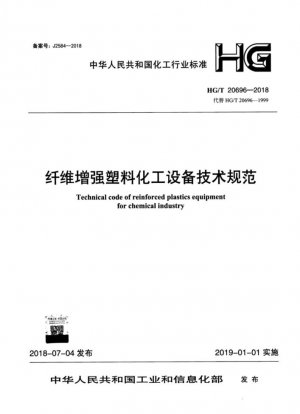

HG/T 20696-2018
Техническая спецификация на химическое оборудование из армированных волокном пластиков (Англоязычная версия)

Стандартный №

HG/T 20696-2018

язык

Китайский, Доступно на английском

Дата публикации

2019

Разместил

Professional Standard - Chemical Industry

Последняя версия

HG/T 20696-2018

заменять

HG/T 20696-1999

сфера применения

Основные изменения в редакции стандарта

Размеры редакции	Издание 1999 г.	Издание 2018 г.
Название стандарта	Положения о проектировании химического оборудования из стеклопластика	Технические условия на химическое оборудование из стеклопластика
Структура глав	5 глав + 1 приложение	11 глав + 15 приложений
Проектирование Давление	0,6 МПа	1,0 МПа
Коэффициент запаса прочности	Метод одного фактора	Метод частичного коэффициента запаса прочности

---

Технические требования к материалу

Характеристики армирующего материала

Стандарт устанавливает требования к химическим свойствам для четырёх типов стекловолокна (E/ECR/AR/C). Среди них содержание оксидов щелочных металлов в стекле E-CR составляет ≤1%, что особенно подходит для высококоррозионных сред.

Выбор системы смолы

• Коррозионностойкая смола: 5 основных категорий, включая ненасыщенный полиэфир (НП) и винилэфир (ВЭ)
• Проверка характеристик: Температура тепловой деформации должна быть как минимум на 20 °C выше расчетной температуры
• Адаптация процесса: Различные смолы соответствуют определенным процессам формования (ручная выкладка/намотка и т. д.)

---

Инновации в проектировании конструкций

Применение теории ламината

В новом Приложении D подробно описан метод расчета ламината, основанный на гипотезе Кирхгофа-Лёфа, включая:

1. Испытание механических свойств одного слоя
2. Принцип оптимизации угла слоя
3. Модель анализа напряжений в соединении

Управление классификацией оборудования

---

Предложения по внедрению

Управление производственным процессом

Новые требования к оценке процесса (Приложение H) в стандарте, включая:

• Ручная выкладка/выкладка распылением/намотка волокнаТребуется оценка прототипа сосуда Сосуд типа II≤0,6 МПаЦилиндр должен быть намотанТребуется анализ и метод проектирования

  ---

  Предложения по внедрению

  Производственный процесс Управление

  Новые требования к Оценке процесса (Приложение H) в стандарте, включая:

  • Оценка навыков рабочего, выполняющего ручную укладку (Приложение J)
  • Оценка навыков рабочего, выполняющего отбортовку (Приложение K)
  • Проверка процедуры сварки (Приложение L)

  Ключевые моменты для приемки качества

  1. Испытание на антистатичность: поверхностное сопротивление ≤1×10⁶Ω
  2. Защита от избыточного давления: чистая площадь вентиляционного отверстия ≥30 мм²
  3. Хранение документов: план качества и другие документы хранятся до истечения проектного срока службы

  Типичный случай применения

  Резервуар для хранения соляной кислоты на химическом заводе принимает + винилэфирной смолы разработана в соответствии с данным стандартом:

  • Расчетное давление: 0,8 МПа (контейнер Тип II)
  • Коэффициент безопасности: K₁=2,5 (механические свойства) × K₂=1,2 (средняя коррозионность)
  • Результаты испытаний: пройдено 48-часовое испытание на гидростатическое давление
