GB/T 24593-2018

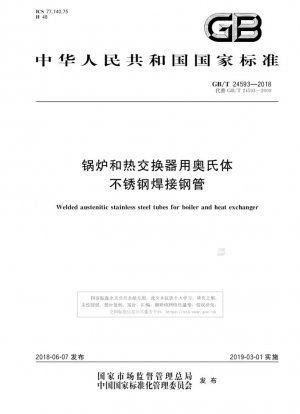

Сварные трубы из аустенитной нержавеющей стали для котла и теплообменника (Англоязычная версия)

Стандартный №

GB/T 24593-2018

язык

Китайский, Доступно на английском

Дата публикации

2018

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 24593-2018

заменять

GB/T 24593-2009

сфера применения

Углубленная интерпретация стандарта на сварные трубы из аустенитной нержавеющей стали для котлов и теплообменников

1. Обзор стандарта

GB/T 24593-2018 «Сварные трубы из аустенитной нержавеющей стали для котлов и теплообменников» заменяет предыдущий стандарт GB/T 24593-2009. К основным техническим изменениям относятся:

• Изменение правил длины и овальности
• Добавление трех новых марок стали: 015Cr21Ni26Mo5Cu2, 015Cr20Ni18Mo6CuN и 022Cr21Ni25Mo7N
• Корректировка требований к содержанию фосфора в химическом составе
• Новый вариант испытания под давлением — подводное испытание на герметичность

2. Сравнительная таблица стандартных рамок

Стандартные позиции	GB/T 24593—2009	GB/T 24593—2018 (новый/измененный)
Содержимое заказа	Основные требования	Дополнительные специальные требования
Отклонение размеров	±10%S	Новые положения для тонкостенных стальных труб с отношением толщины стенки к наружному диаметру ≤3%
Химический состав	В основном охватывает Аустенитная нержавеющая сталь	Добавлены три новых марки, а содержание фосфора снижено до 0,04~0,10%
Механические свойства	Основные требования	Добавлены варианты испытаний на межкристаллитную коррозию и неразрушающего контроля

3. Рекомендации по внедрению стандарта

Пример: Производителю котлов необходимо уделить особое внимание следующим моментам при закупке сварных труб из аустенитной нержавеющей стали:

1. Четко определить требования к химическому составу, чтобы гарантировать, что марка подходит для условий эксплуатации
2. Выбрать стальные трубы с подходящей толщиной стенки и соотношением наружного диаметра в зависимости от условий эксплуатации
3. Выполнить дополнительную проверку ключевых свойств (таких как межкристаллитная коррозия и механические свойства)
4. Использовать вихретоковый контроль или подводное испытание на герметичность вместо традиционных гидравлических испытаний

4. Анализ технологического развития

В последние годы технология сварных труб из аустенитной нержавеющей стали достигла прогресса главным образом в следующих аспектах:

• Исследования и разработки новых сплавов: таких как высокопроизводительные стали, содержащие молибден, медь и азот
• Модернизация технологии неразрушающего контроля: популяризация вихретокового контроля и автоматического вихретокового контроля
• Оптимизация контроля межкристаллитной коррозии: улучшение процесса термообработки
• Усовершенствование процесса сварки: лазерная сварка снижает необходимость последующей обработки

GB/T 24593-2018 Ссылочный документ

• GB/T 11170 Нержавеющая сталь.Определение многоэлементного содержания.Атомно-эмиссионный спектрометрический метод искрового разряда (Рутинный метод)
• GB/T 20066 Сталь и железо.Отбор и подготовка проб для определения химического состава.
• GB/T 20123 Сталь и железо. Определение общего содержания углерода и серы Метод инфракрасной абсорбции после сжигания в индукционной печи (рутинный метод)
• GB/T 20124 Сталь и железо. Определение содержания азота. Теплокондуктиметрический метод после плавки в токе инертного газа (Рутинный метод)
• GB/T 2102 Приемка, упаковка, маркировка и сертификация качества стальной трубной продукции*， 2022-10-14 Обновление
• GB/T 21835 Размеры и масса погонной длины сварных стальных труб
• GB/T 222 Сталь и сплавы - Допустимые отклонения химического состава готовых изделий*， 2025-08-29 Обновление
• GB/T 223.11 Сталь и сплавы. Определение содержания хрома. Титриметрические и спектрофотометрические методы*， 2025-08-29 Обновление
• GB/T 223.18 Методы химического анализа железных сталей и сплавов. Иодометрический метод разделения тиосульфата натрия для определения содержания меди.
• GB/T 223.19 Методы химического анализа железа, стали и сплавов. Фотометрический метод неокупроин-хлороформной экстракции для определения содержания меди.
• GB/T 223.25 Методы химического анализа железа, стали и сплавов. Диметилглиоксимный гравиметрический метод определения содержания никеля.
• GB/T 223.28 Методы химического анализа железа, стали и сплавов. Гравиметрический метод α-бензоиноксима для определения содержания молибдена.
• GB/T 223.36 Методы химического анализа железа, стали и сплавов. Метод нейтрального титрования для определения содержания азота после ректификационного разделения.
• GB/T 223.37 Железо, сталь и сплавы. Определение содержания азота. Спектрофотометрический метод индофенолового синего после разделения дистилляцией.*， 2020-06-02 Обновление
• GB/T 223.40 Железо, сталь и сплавы. Определение содержания ниобия спектрофотометрическим методом сульфохлорфенола S.
• GB/T 223.58 Методы химического анализа железа, стали и сплавов. Титриметрический метод арсенита натрия-нитрита натрия для определения содержания марганца.
• GB/T 223.60 Сталь и сплавы. Определение содержания кремния. Гравиметрический метод.*， 2024-04-25 Обновление
• GB/T 223.62 Методы химического анализа железа, стали и сплавов. Бутилацетатно-экстракционный фотометрический метод определения содержания фосфора.
• GB/T 223.84 Сталь и железо.Определение содержания титана.Диантипирилметановый спектрофотометрический метод.
• GB/T 223.85 Сталь и железо.Определение содержания серы.Метод инфракрасной абсорбции после сжигания в индукционной печи.
• GB/T 223.86 Сталь и железо.Определение общего содержания углерода.Метод инфракрасной абсорбции после сжигания в индукционной печи.
• GB/T 228.1 Металлические материалы. Испытание на растяжение. Часть 1. Метод испытания при комнатной температуре.*， 2021-12-31 Обновление
• GB/T 230.1 Металлические материалы. Испытание на твердость по Роквеллу. Часть 1: Метод испытания.
• GB/T 241 Гидравлический метод испытания металлических материалов - Трубы*， 2025-06-30 Обновление
• GB/T 242 Металлические материалы.Трубка.Испытание на дрейф
• GB/T 245 Металлические материалы.Труба.Испытание на отбортовку
• GB/T 246 Металлические материалы — Трубка — Испытание на сплющивание
• GB/T 2653 Методы испытаний сварных соединений на изгиб
• GB/T 2975 Сталь и стальная продукция. Размещение и подготовка образцов и образцов к механическим испытаниям.
• GB/T 4334-2008 Коррозия металлов и сплавов. Методы испытаний на межкристаллитную коррозию нержавеющих сталей.
• GB/T 4340.1 Испытание на твердость по Виккерсу для металлических материалов. Часть 1. Метод испытания.*， 2024-05-28 Обновление
• GB/T 6394 Определение ориентировочного среднего размера зерна металла
• GB/T 7735-2016 Автоматизированный вихретоковый контроль бесшовных и сварных (кроме дуговой сварки под флюсом) стальных труб для выявления дефектов

GB/T 24593-2018 История

• 2018 GB/T 24593-2018 Сварные трубы из аустенитной нержавеющей стали для котла и теплообменника
• 2009 GB/T 24593-2009 Сварные трубы из аустенитной нержавеющей стали для котла и теплообменника
