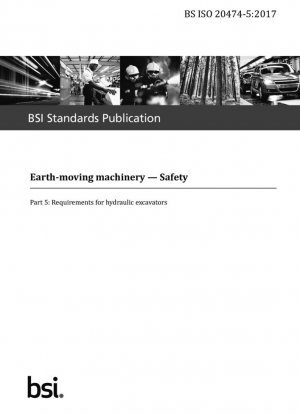

BS ISO 20474-5:2017
Землеройная техника. Безопасность. Требования к гидравлическим экскаваторам

Стандартный №

BS ISO 20474-5:2017

Дата публикации

2017

Разместил

British Standards Institution (BSI)

Последняя версия

BS ISO 20474-5:2017

сфера применения

Интерпретация основного содержания стандарта

BS ISO 20474-5:2017, пятая часть серии стандартов ISO 20474, специально определяет требования безопасности для гидравлических экскаваторов. Настоящий стандарт применяется совместно с ISO 20474-1, общими требованиями безопасности. В случае противоречий с конкретными положениями преимущественную силу имеют требования настоящей части.

---

Ключевые технические требования безопасности

1. Система защиты оператора

Тип оборудования	Требования к защитной конструкции	Стандарты испытаний
Компактные экскаваторы массой ≤ 6 тонн	Конструкция защиты при опрокидывании (TOPS)	ISO 12117
Стандартные экскаваторы массой ＞ 6 тонн	Конструкция защиты при опрокидывании (ROPS)	ISO 12117-2
Шагающие экскаваторы	Комбинированная защита ROPS+FOPS	ISO 3471+ISO 3449

Новое требование: Оборудование с номинальной грузоподъемностью ≥ 1000 кг или опрокидывающим моментом ≥ 40000 Н·м должно быть оснащено устройством безопасности груза, включающим звуковую и визуальную сигнализацию и устройство управления спуском.

---

Сравнение требований к устойчивости

Стандарт определяет дифференцированные методы проверки устойчивости для различных сценариев применения:

• Работа с ковшом: Рассчитайте номинальную грузоподъемность в соответствии с ISO 10567
• Обработка материалов: Требуется специальная таблица номинальной нагрузки
• Шагающий экскаватор: Устойчивость линии опрокидывания необходимо проверять с аутригерами на максимальном выдвижении

---

Характеристики поворотной тормозной системы

В новом приложении A добавлены четкие показатели производительности для поворотной тормозной системы:

• Угол замедления поворота β_B ≤ макс. (90°, 40°+n²/500)
• Оборудование массой ≥6 тонн должно быть оснащено механическим стояночным тормозом
• Отклонение угла при 10 последовательных испытаниях на торможение не должно превышать 20%

---

Рекомендации по внедрению

1. Для оборудования, выпущенного после 2017 года, этикетка сертификации защитной конструкции должна быть обновлена в соответствии с новыми правилами
2. Система контроля нагрузки должна быть активирована во время операций по перемещению материалов и четко указана в руководстве оператора
3. Для шагающих экскаваторов особое внимание следует уделять обслуживанию запорных клапанов в гидравлическом контуре аутригеров

BS ISO 20474-5:2017 Ссылочный документ

• ISO 10262:1998 Землеройные машины. Гидравлические экскаваторы. Лабораторные испытания и требования к защитным ограждениям оператора.
• ISO 10567:2007 Землеройная техника - Гидравлические экскаваторы - Грузоподъемность
• ISO 12100:2010 Безопасность машин. Общие принципы проектирования. Оценка рисков и снижение рисков.
• ISO 12117-2:2008 Машины землеройные. Лабораторные испытания и эксплуатационные требования к защитным конструкциям экскаваторов. Часть 2. Защитные конструкции при опрокидывании (ROPS) для экскаваторов массой более 6 т.
• ISO 12117:1997 Землеройные машины. Конструкция защиты от опрокидывания (TOPS) для компактных экскаваторов. Лабораторные испытания и требования к эксплуатационным характеристикам.
• ISO 20474-1:2017 Машины землеройные. Безопасность. Часть 1. Общие требования.
• ISO 3471:2008 Машины землеройные. Защитные конструкции при опрокидывании. Лабораторные испытания и требования к эксплуатационным характеристикам.
• ISO 6014:1986 Землеройные машины; Определение путевой скорости
• ISO 6016:2008 Машины землеройные. Методы измерения массы целых машин, их оборудования и узлов.
• ISO 6165:2012 Машины землеройные. Основные типы. Идентификация, термины и определения.
• ISO 6682:1986 Землеройная техника - Зоны комфорта и досягаемости органов управления
• ISO 6683:2005 Землеройные машины. Ремни безопасности и их крепления. Требования к эксплуатационным характеристикам и испытаниям.
• ISO 7096:2000 Землеройные машины. Лабораторная оценка вибрации сиденья оператора.
• ISO 7135:2009 Машины землеройные. Экскаваторы гидравлические. Терминология и коммерческие характеристики.
• ISO 7451:2007 Машины землеройные. Объемные характеристики лопаточных и грейферных ковшей гидравлических экскаваторов и экскаваторов-погрузчиков.
• ISO 7546:1983 Землеройные машины; Ковши экскаваторных погрузчиков и фронтальных погрузчиков; Объемные рейтинги
• ISO 8084:2003  Машины для лесного хозяйства. Защитные конструкции оператора. Лабораторные испытания и требования к эксплуатации.
• ISO 8643:2017 Машины землеройные. Гидравлические экскаваторы и устройства управления опусканием экскаваторов-погрузчиков. Требования и испытания.

BS ISO 20474-5:2017 История

• 2017 BS ISO 20474-5:2017 Землеройная техника. Безопасность. Требования к гидравлическим экскаваторам
