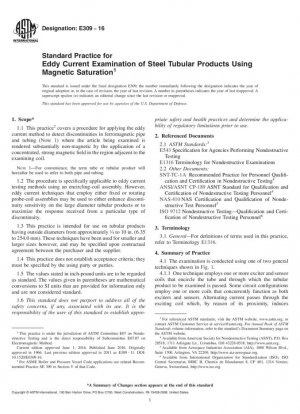

ASTM E309-16
Стандартная практика вихретокового контроля стальных трубных изделий с использованием магнитного насыщения

Стандартный №

ASTM E309-16

Дата публикации

2016

Разместил

American Society for Testing and Materials (ASTM)

состояние

быть заменен

быть заменен

ASTM E309-24

Последняя версия

ASTM E309-24

сфера применения

5.1. Целью данного упражнения является описание процедуры обнаружения и определения местоположения несплошностей, таких как ямки, пустоты, включения, трещины или резкие изменения размеров в ферромагнитных трубках, с использованием электромагнитного (вихретокового) метода. Кроме того, может быть указана относительная серьезность несплошности и может быть установлен уровень отклонения в зависимости от величины индикации.

5.2 Реакция на естественные неоднородности может значительно отличаться от реакции на искусственные неоднородности, такие как просверленные отверстия или выемки. По этой причине необходимо провести достаточную работу по установлению уровня чувствительности и настроек, необходимых для обнаружения естественных нарушений непрерывности, имеющих последствия для конечного использования продукта.

5.3. Системы вихретокового контроля, как правило, не чувствительны к неоднородностям, прилегающим к концам трубки. Протяженность области конечного эффекта можно определить в соответствии с 8.6.

5.4 Поскольку плотность вихревых токов уменьшается почти экспоненциально по мере увеличения расстояния от внешней поверхности, реакция на глубокие разрывы уменьшается, и некоторые глубокие разрывы могут не давать обнаруживаемого отклика.

5.5. Ориентация разрыва также влияет на реакцию системы и ее следует учитывать при определении чувствительности исследования.

5.6. При подготовке эталонного стандарта для сварных труб искусственные несплошности должны быть размещены как в металле сварного шва, так и в основном металле, когда ожидается, что реакции будут разными, и если оба должны быть проверены. Затем устройство настраивается для получения оптимального соотношения сигнал/шум.

5.6.1 При контроле только зоны сварного шва несплошности должны располагаться только в зоне сварного шва.

5.7. При выборе скорости исследования следует учитывать частоту обследования и тип используемого оборудования. Определенные типы оборудования эффективны только в определенном диапазоне скоростей; следовательно, скорость исследования должна находиться в этом диапазоне.

5.8. Неровности, такие как царапины или швы, которые являются непрерывными и однородными по всей длине трубки, не всегда могут быть обнаружены с помощью дифференциальных охватывающих катушек или датчиков, сканирующих по длине трубки.

1.1 Настоящая практика2 охватывает процедуру применения метода вихревых токов для обнаружения несплошностей в ферромагнитных трубах и трубах (примечание 1), когда проверяемое изделие становится практически немагнитным за счет применения концентрированного сильного магнитного поля. поле в области, прилегающей к исследующей катушке. Примечание 1: Для удобства термин «труба» или «трубное изделие» в дальнейшем будет использоваться для обозначения как труб, так и трубок.

ASTM E309-16 Ссылочный документ

• ASTM E1316 Стандартная терминология для неразрушающего контроля
• ASTM E543 Стандартная практика для агентств, проводящих неразрушающий контроль
• ISO 9712 Неразрушающий контроль. Квалификация и аттестация персонала неразрушающего контроля.

ASTM E309-16 История

• 2024 ASTM E309-24 Стандартная практика вихретокового контроля стальных трубных изделий
• 2016 ASTM E309-16 Стандартная практика вихретокового контроля стальных трубных изделий с использованием магнитного насыщения
• 2011 ASTM E309-11 Стандартная практика вихретокового контроля стальных трубных изделий с использованием магнитного насыщения
• 1995 ASTM E309-95(2006) Стандартная практика вихретокового контроля стальных трубных изделий с использованием магнитного насыщения
• 1995 ASTM E309-95(2001) Стандартная практика вихретокового контроля стальных трубных изделий с использованием магнитного насыщения
• 1995 ASTM E309-95 Стандартная практика вихретокового контроля стальных трубных изделий с использованием магнитного насыщения
