GB/T 32563-2016

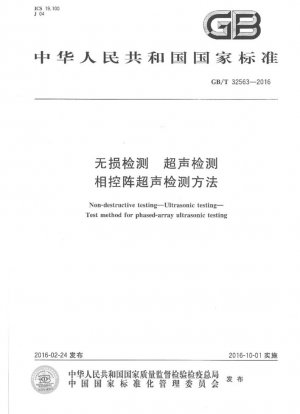

Неразрушающий контроль. Ультразвуковой контроль. Методика ультразвукового контроля с фазированной решеткой (Англоязычная версия)

Стандартный №

GB/T 32563-2016

язык

Китайский, Доступно на английском

Дата публикации

2016

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 32563-2016

сфера применения

Интерпретация стандарта для методов ультразвукового контроля с фазированной решеткой для неразрушающего контроля

1. Предпосылки разработки стандарта и анализ технологического развития

Ультразвуковая технология с фазированной решеткой является передовым методом неразрушающего контроля. Ее суть заключается в использовании электронного сканирования и фокусирующих характеристик пьезоэлектрических чип-матриц для достижения эффективного обнаружения дефектов. Разработка настоящего стандарта GB/T 32563-2016 в основном основана на следующих моментах:

• Ограничения традиционной технологии ультразвукового контроля для сложных деталей
• Быстрое развитие и спрос на применение технологии фазированной решеткой в промышленной инспекции
• Унификация отраслевых стандартов, стандартизация процессов испытаний и технических требований

2. Сравнительная таблица стандартных фреймворков

Размеры	Традиционный ультразвуковой контроль	Ультразвуковой контроль с фазированной решёткой
Технические принципы	Механическое сканирование на основе однокристального датчика	Электронное сканирование и фокусировка на основе пьезоэлектрической решётки
Эффективность обнаружения	Низкая и зависит от ручного управления	Высокая эффективность, поддержка автоматического/полуавтоматического сканирования
Скорость обнаружения дефектов	Ограничена, ограничена покрытием датчика	Высокий, с поддержкой многоракурсного охвата луча и фокусировки

3. Глоссарий и примеры применения

Шаг стружки: расстояние между одной и той же стороной или центром двух соседних стружек.

Например, при контроле мелкозернистых стальных сварных швов выбор шага стружки напрямую влияет на охват луча и чувствительность. Как правило, меньший шаг стружки обеспечивает лучшую фокусировку луча, но также ограничивает глубину обнаружения.

4. Рекомендации по внедрению

1. Калибровка оборудования: Регулярно калибруйте показатели производительности системы контроля с использованием фазированной решетки, чтобы обеспечить точность коррекции скорости звука, задержки клина и углового усиления.
2. Обучение персонала: Усилить обучение персонала, занимающегося контролем с использованием фазированной решетки, особенно в области проектирования траектории сканирования и возможностей анализа данных для сложных деталей.
3. Валидация процесса: Перед массовым производством или проверкой сложных структурных деталей следует провести проверочные испытания процесса, чтобы гарантировать эффективность и надежность процесса контроля.

---

5. Интерпретация технических требований стандарта

Настоящий стандарт устанавливает подробные требования к характеристикам оборудования для ультразвукового контроля с фазированной решеткой, параметрам зонда, конфигурации испытательного образца и процессам контроля, включая:

• Характеристики прибора: шаг регулировки усиления усилителя не должен превышать 1 дБ, а частота дискретизации должна быть не менее чем в 6 раз больше центральной частоты зонда.
• Выбор зонда: выберите зонд с фазированной решеткой с подходящей частотой и количеством элементов в зависимости от толщины и материала детали.
• Уровень обнаружения: три технических уровня A, B и C соответствуют различным показателям обнаружения дефектов. При реализации необходимо выбрать соответствующий уровень на основе требований к обнаружению.

GB/T 32563-2016 Ссылочный документ

• GB/T 12604.1 Неразрушающий контроль. Терминология. Ультразвуковой контроль.*， 2020-11-19 Обновление
• GB/T 23905 Неразрушающий контроль Блоки для ультразвукового контроля
• GB/T 9445 Квалификация и сертификация персонала по неразрушающему контролю*， 2024-09-29 Обновление
• JB/T 11731 Общие технические спецификации для ультразвуковых массивных датчиков неразрушающего контроля*， 2025-09-09 Обновление
• NB/T 47013.3 Неразрушающий контроль оборудования, работающего под давлением. Часть 3. Ультразвуковой контроль.*， 2023-12-28 Обновление

GB/T 32563-2016 История

• 2016 GB/T 32563-2016 Неразрушающий контроль. Ультразвуковой контроль. Методика ультразвукового контроля с фазированной решеткой

Специальные темы по стандартам и нормам

стандарты и спецификации
