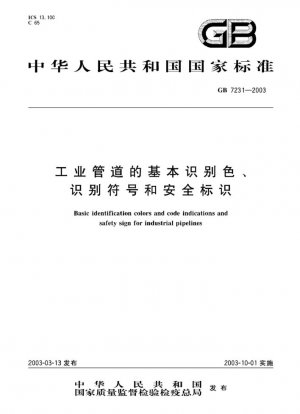

GB 7231-2003
Основные идентификационные цвета, кодовые обозначения и знаки безопасности для промышленных трубопроводов. (Англоязычная версия)
- Стандартный №
- GB 7231-2003
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2003
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- состояние
- Последняя версия
- GB 7231-2003
- заменить на
- GB 2894-2025
- заменять
- GB/T 7231-1987
- сфера применения
-
Обзор стандарта GB 7231-2003
GB 7231-2003, национальный стандарт Китайской Народной Республики «Основные идентификационные цвета, идентификационные символы и знаки безопасности для промышленных трубопроводов», был обнародован 13 марта 2003 года и официально введён в действие 1 октября 2003 года. Этот стандарт заменяет GB 7231-1987 и устанавливает более строгие и подробные требования к идентификации веществ в промышленных трубопроводах.
Предыстория разработки стандарта
Для повышения безопасности неподземных газопроводов и трубопроводов для жидкостей в промышленном производстве настоящий стандарт ссылается на соответствующие положения немецкого DIN 2403-1984 и японского JIS 9102-1987 и пересматривает первоначальные стандарты. Новый стандарт увеличивает количество основных цветов идентификации с семи до восьми, а количество методов идентификации — с двух до пяти.
Основные термины и развитие технологий
Содержание пункта Технические требования Пояснение 4.1 Основная классификация цветов идентификации Разделена на восемь категорий, соответствующих восьми цветам и цветовым образцам. Добавлен новый цвет светового контроля (PB06) для маркировки кислородных трубопроводов. 4.2 Методы маркировки a) Маркировка трубопровода по всей длине; b) Маркировка цветным кольцом; c) Прямоугольный знак; d) Знак заголовка; e) Подвесной знак. Добавлено множество гибких методов маркировки для адаптации к различным сценариям применения. 6.1 Знаки опасности Покрасьте трубопровод шириной 150 мм в желтый цвет и нарисуйте черное кольцо или полосу шириной 25 мм с каждой стороны. Убедитесь, что предупреждения о безопасности на трубопроводах с опасными химическими веществами хорошо видны. Предложения по реализации
1. Стандартизация знаков безопасности
Строго следуйте стандарту и убедитесь, что цвет и расположение знаков опасности соответствуют требованиям к цвету безопасности GB 2893. Для трубопроводов, предназначенных для противопожарной защиты, идентификационный символ «Только противопожарная защита» должен быть четко обозначен и соответствовать требованиям GB 13495.
2. Выбор метода маркировки
Выберите подходящий метод маркировки в зависимости от фактического сценария применения. Например, для длинных трубопроводов рекомендуется использовать маркировку по всей длине трубопровода или цветные кольца шириной 150 мм. Для участков, требующих особой маркировки, можно использовать таблички или подвесные знаки.
3. Разумное расположение знаков
Убедитесь, что четкая маркировка размещена в ключевых местах, таких как начальные и конечные точки трубопровода, пересечения, изгибы, клапаны и обе стороны проходок через стены. Для методов маркировки b), c), d) и e) в 4.2 обратите внимание на минимальное требование по расстоянию (10 метров).
4. Техническое обслуживание и обновления
Регулярно проверяйте целостность и четкость маркировки трубопроводов и незамедлительно ремонтируйте или заменяйте поврежденную маркировку. Следует усилить плановые проверки, особенно вблизи трубопроводов с опасными химическими веществами, чтобы гарантировать, что знаки безопасности всегда находятся в хорошем состоянии.
Пример из практики
Пример 1: Предложения по улучшению маркировки трубопроводов на химическом заводе
На химическом заводе при внедрении стандарта GB 7231-1987 использовались только два метода маркировки и семь основных идентификационных цветов. Согласно новому стандарту, рекомендуется изменить цвет кислородных трубопроводов на светло-голубой (PB06) и добавить прямоугольные идентификационные цветные знаки с заголовками в качестве дополнительной маркировки. В то же время на трубопроводах опасных химических веществ должны быть установлены жёлто-чёрные знаки безопасности с надписью «Опасные химические вещества» в соответствующих местах.
Пример 2: Оптимизация знаков в газовой компании
До внедрения нового стандарта газовая компания использовала только полноразмерную маркировку и цветную кольцевую маркировку. Следуя рекомендациям нового стандарта, компания провела комплексную реконструкцию всех трубопроводов, добавив маркировку коричневого, средне-жёлтого и других цветов, а также установила подвесные знаки в качестве дополнительной маркировки. Кроме того, в ключевых узлах газопровода были установлены двусторонние стрелочные указатели направления потока для обеспечения чёткой идентификации для операторов.
GB 7231-2003 Ссылочный документ
- GB 13495-1992 Знаки пожарной безопасности
- GB 13690-1992 Классификация и маркировка часто используемых опасных химических веществ
- GB 2893-1982 Цвета безопасности
GB 7231-2003 История
- 2003 GB 7231-2003 Основные идентификационные цвета, кодовые обозначения и знаки безопасности для промышленных трубопроводов.
- 1987 GB/T 7231-1987 Основные идентификационные цвета и кодовые обозначения промышленных трубопроводов.
GB 7231-2003 Основные идентификационные цвета, кодовые обозначения и знаки безопасности для промышленных трубопроводов. было изменено на GB/T 7231-1987 Основные идентификационные цвета и кодовые обозначения промышленных трубопроводов..
GB 7231-2003 Основные идентификационные цвета, кодовые обозначения и знаки безопасности для промышленных трубопроводов. было изменено на GB 2894-2025 Безопасные цвета и безопасные знаки.
