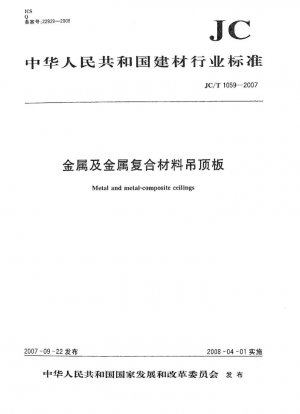

JC/T 1059-2007
Металлические и металлокомпозитные потолки (Англоязычная версия)

Стандартный №

JC/T 1059-2007

язык

Китайский, Доступно на английском

Дата публикации

2007

Разместил

Professional Standard - Building Materials

Последняя версия

JC/T 1059-2007

сфера применения

Обзор стандарта и техническая информация

JC/T 1059-2007 «Металлические и металлокомпозитные потолочные панели» — ключевой технический стандарт, разработанный китайской промышленностью строительных материалов для металлических потолочных изделий, используемых в архитектурном декоре. Этот стандарт, выпущенный 22 сентября 2007 года и официально вступивший в силу 1 апреля 2008 года, знаменует собой начало фазы стандартизации в отечественной отрасли производства металлических потолочных панелей.

Настоящий стандарт заимствует, на неэквивалентной основе, EN 13964:2004 «Подвесные потолки. Требования и методы испытаний» и стандарт Европейской технической ассоциации по металлическим потолочным панелям TAIM eV от ноября 2003 года «Техническое руководство по металлическим потолочным панелям». Он был разработан с учётом внутренних реалий и отражает техническую философию, соответствующую международным стандартам.

---

Система классификации продукции

Стандарт установил полную систему классификации и кодирования продукции, обеспечивая основу для отраслевой стандартизации:

Размеры классификации	Категория	Код	Технические характеристики
Процесс обработки поверхности	Нанесение покрытия валиком	GT	Непрерывное покрытие, хорошая однородность
	Распыление	FPT/YPT	Распыление порошка/жидкости, сильный декоративный эффект
	Ламинирование	FM	Декоративный пленочный композит, богатые узоры
	Анодирование, окраска	YH	Электрохимическая обработка, хорошая долговечность
Тип материала	Металлическая потолочная панель	JS	Алюминий, сталь, нержавеющая сталь, медь и другие базовые материалы
	Металлический композитный материал	JF	Сотовая панель, гофрированный картон и другие композитные конструкции
Классификация по форме	Планшет	T	Непрерывное профилирование
	Блочная панель	K	Прямоугольное прерывистое профилирование
	Решетка	G	Прозрачная декоративная панель
	Специальная форма	Y	Нестандартная форма по индивидуальному заказу

---

Анализ основных технических требований

Требования к качеству внешнего вида

Стандарт предусматривает, что внешний вид изделия должен быть аккуратным, с четкими узорами и в основном однородным цветом, и не должен иметь очевидных царапин, заусенцев, вмятин, следов или Неровности. Покрытие не должно иметь дефектов качества, таких как оголённая нижняя часть, явные наплывы, пузыри или эффект «апельсиновой корки».

Контроль точности размеров

Стандарт установил строгие требования к контролю отклонений размеров различных изделий:

Тип изделия	Требование к толщине (мм)	Отклонение длины/ширины (мм)	Требование к плоскостности
Потолочные панели из алюминия и алюминиевого сплава	≥0,5	±1,0	Контроль сортировки по ширине
Алюминиевые сотовые потолочные панели	≥6,0	±1,5	Общая толщина панели + сердечник
Форма полосы	-	Ширина ±1,0, высота сгиба ±0,5	1,25~4,0 мм (в зависимости от ширины)
Блок	-	Длина стороны ≤625:±0,5, ＞625:±1,0	Край/середина контролируются отдельно

Показатели эффективности покрытия

Качество покрытия является ключевым фактором, влияющим на срок службы изделия. Стандарт определяет подробные требования к эксплуатационным характеристикам:

Элементы испытаний	Технические требования	Метод испытаний	Применимые продукты
Толщина покрытия	Второе покрытие из фторуглерода ≥25 мкм, третье покрытие ≥32 мкм	GB/T 4956/4957	Все продукты покрытия
Адгезия	Алюминиевая подложка Grade 0, стальная подложка ≤5T	GB/T 9286/Испытание на изгиб	Все продукты покрытия
Твердость пленки	≥HB	GB/T 6739	Кроме анодирования
Ударопрочность	Алюминиевая подложка ≥4Н·м, стальная подложка ≥6Н·м	GB/T 1732	Вся продукция
Стойкость к солевому туману	Анодирование ≥ степени 9, остальное не ниже степени 1	GB/T 10125	Требования к наружным условиям и долговечности

---

Методы испытаний и контроль качества

Стандартная среда испытаний

Стандарт требует, чтобы образцы были помещены в стандартную среду с 23℃±2℃ и относительной влажностью 60%±15% на 24 часа перед испытанием, чтобы обеспечить точность и сопоставимость результатов испытания.

Ключевые элементы испытаний

Испытание адгезии покрытия: Для алюминиевых подложек используется метод решетчатого надреза GB/T 9286, а для стальных подложек — уникальный метод испытания на изгиб (испытание на Т-образный изгиб). Покрытие не должно растрескиваться и отслаиваться после многократного изгиба.

Испытание ветровой нагрузки: В условиях моделированного параллельного ветра скоростью 16 м/с, с площадью установки системы не менее 1 м², измеряется остаточная деформация в центре панели, при этом максимальное требование к пластической деформации составляет <2 мм.

Характеристики защитной пленки: В Приложении A подробно описаны технические требования к защитным пленкам, включая толщину ≥0,05 мм, прочность на отрыв 0,15–0,50 Н/мм и удержание адгезии <5%.

---

Правила проверки и оценка качества

Категории проверки

Заводская проверка: Включает 10 пунктов, включая технические характеристики и размеры, качество внешнего вида, толщину покрытия, блеск, твердость и адгезию.

Типовая проверка: Охватывает все технические показатели, указанные в статье 6 стандарта, и должна проводиться при приемке нового Доработка продукта, существенные изменения технологического процесса или возобновление производства после шестимесячного перерыва.

Правила отбора проб

При заводской инспекции партия будет считаться непрерывно выпускаемой продукцией той же спецификации, ассортимента и цвета; при типовой инспекции партия объемом 3000 м² будет считаться партией; любая продукция меньше этого объема будет считаться партией. Из проверочной партии для тестирования случайным образом отбираются три плиты.

Правила принятия решения

Плиты будут считаться аттестованными, если все результаты испытаний соответствуют требованиям стандарта. Если какие-либо пункты не пройдены, для повторной проверки может быть проведена двойная выборка. Если все повторные проверки соответствуют требованиям, плита по-прежнему будет считаться аттестованной; в противном случае плита будет считаться неаттестованной.

---

Рекомендации по внедрению стандарта

Руководство по применению для производителей

1. Контроль сырья: Строго контролировать качество базового материала в соответствии с такими стандартами, как GB/T 3190, GB/T 3880 и GB/T 12754, и создать систему оценки поставщиков.

2. Оптимизация процесса: Создать соответствующие документы по контролю параметров процесса для различных процессов обработки поверхности (вальцовое покрытие, напыление, ламинирование, анодирование).

3. Система испытаний: Создать систему испытаний полного процесса от сырья до готового продукта, сосредоточившись на контроле ключевых показателей, таких как толщина покрытия, адгезия и долговечность.

Руководство по применению проекта

1. Основание выбора: Выберите типы продукта на основе среды использования (внутри/снаружи), функциональных требований (звукопоглощение, огнезащита) и декоративных эффектов.

2. Контроль качества установки: Ознакомьтесь с требованиями стандарта к испытаниям на ветровую нагрузку, чтобы убедиться, что потолочная система надежно установлена и соответствует требованиям безопасной эксплуатации.

3. Критерии приемки: На основе этого стандарта и в свете реального проекта разработайте конкретный план приемки и критерии приемки.

Тенденции развития технологий

С развитием экологичных зданий и сборных зданий металлические потолочные панели развиваются в направлении легкого веса, функционализации и защиты окружающей среды. Будущие пересмотры стандарта должны быть сосредоточены на применении новых материалов и новых процессов, а также на требованиях устойчивого развития, таких как оценка жизненного цикла продукта.

Являясь важной технической спецификацией для отрасли металлических потолочных панелей, этот стандарт обеспечивает надежную техническую поддержку для контроля качества продукции, инженерных приложений и здорового развития отрасли. Все соответствующие стороны должны иметь глубокое понимание требований стандарта, строго внедрять их в реальной работе и совместно содействовать технологическому прогрессу в отрасли.
