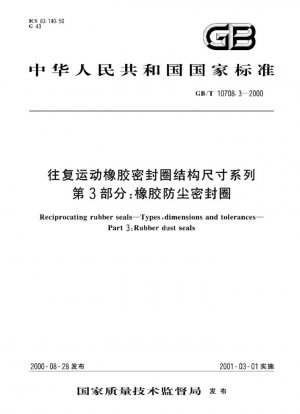

GB/T 10708.3-2000
Поступательные резиновые уплотнения. Типы, размеры и допуски. Часть 3. Резиновые пылезащитные уплотнения. (Англоязычная версия)
- Стандартный №
- GB/T 10708.3-2000
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2000
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 10708.3-2000
- заменять
- GB/T 10708.3-1989
- сфера применения
-
Обзор стандарта GB/T 10708.3-2000
GB/T 10708.3-2000 «Резиновые уплотнительные кольца для возвратно-поступательного движения. Размерный ряд. Часть 3. Резиновые пылезащитные уплотнительные кольца» — стандартизированный документ для резиновых пылезащитных уплотнительных колец, используемых в направляющих втулках поршневых штоков гидравлических цилиндров. Опубликованный в 2000 году и введённый в действие в 2001 году, этот стандарт в первую очередь определяет типы, размеры и требования к допускам для трёх типов пылезащитных уплотнений: типа A, типа B и типа C.
Предыстория пересмотра стандарта
Настоящая редакция представляет собой комплексное обновление GB/T 10708.3-1989. К основным улучшениям относятся:
- Уплотнительное кольцо типа A: добавлены размеры и допуски для диаметра штока поршня 56 мм.
- Уплотнения типа B: добавлено 17 новых размеров и допусков для различных диаметров, что позволяет охватывать более широкий диапазон.
- Уплотнения типа C: добавлены подробные данные о размерах и допусках для диаметров штока поршня от 6 мм до 360 мм.
Тип Особенности конструкции Применимые сценарии Новые спецификации Тип A Однослойная, безрамная, простая в установке конструкция Общая пыленепроницаемая среда Диаметр 56 мм Тип B С рамкой, обеспечивающей дополнительную прочность Среда среднего давления и температуры 17 новых спецификаций Тип C Двухкромочная конструкция, пыленепроницаемая + вспомогательное уплотнение Высокое давление и сложных рабочих условиях Диаметр от 6 мм до 360 мм Рекомендации по внедрению стандарта
Для обеспечения правильного внедрения GB/T 10708.3-2000 рекомендуется следующее:
Анализ практического применения
Случай 1: Производитель гидравлического цилиндра выбрал C-образное кольцо для использования в среде высокого давления, обеспечивающее хорошую пыленепроницаемость и вспомогательное уплотнение.
Случай 2: При выборе типа допуск на размер должен точно соответствовать диаметру штока поршня, чтобы избежать выхода из строя уплотнения из-за нарушения допусков.
GB/T 10708.3-2000 Ссылочный документ
- GB/T 6578-1986 Гидравлическая жидкость. Цилиндры. Поступательно-поступательное движение. Корпуса штоков стеклоочистителей. Размеры и допуски.
GB/T 10708.3-2000 История
- 2000 GB/T 10708.3-2000 Поступательные резиновые уплотнения. Типы, размеры и допуски. Часть 3. Резиновые пылезащитные уплотнения.
- 0000 GB/T 10708.3-1989
