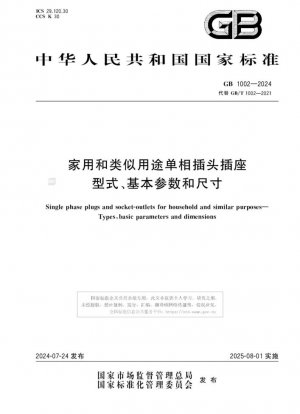

GB 1002-2024
Вилки и розетки однофазные бытового и аналогичного назначения, виды, основные параметры и размеры (Англоязычная версия)
- Стандартный №
- GB 1002-2024
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2024
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB 1002-2024
- заменять
- GB/T 1002-2021
- сфера применения
-
Обзор стандарта GB1002-2024
GB1002-2024 «Вилки и розетки однофазные бытового и аналогичного назначения. Типы, основные параметры и размеры» — последняя редакция стандарта GB/T1002-2021. Он направлен на дальнейшую стандартизацию технических требований к вилкам и розеткам однофазного бытового и аналогичного назначения. Настоящий стандарт распространяется на вилки и розетки бытового и аналогичного назначения с номинальным напряжением 250 В, частотой переменного тока 50 Гц и номинальным током не более 32 А.
Сравнение старых и новых стандартов
Размеры GB/T1002-2021 GB1002-2024 Область применения Вилки и розетки бытового и аналогичного назначения Новые требования к розеткам для зарядки электромобилей Тип вилки Включая двухполюсные незаземленные и заземленные типы Новые технические требования к вилкам устройств с прямым подключением Изоляционная оболочка Конкретные требования к цвету не указаны Новые технические характеристики цвета изоляционной оболочки Интерпретация технических требований
Технические требования к вилкам
Форма вилки не ограничивается, но расстояние между основанием токоведущего штыря вилки и краем вилки должно быть не менее 6,5 мм. При этом выступающая часть сопрягаемой поверхности вилки не должна превышать 0,5 мм.
Вилки для устройств с прямой вставкой должны соответствовать дополнительным требованиям: изоляционная оболочка должна закрывать основание открытой металлической части, и должна быть предусмотрена блокировка при повороте вилки целиком.
Технические требования к розеткам
Расстояние между токоведущей частью розетки и сопрягаемой поверхностью должно быть не менее значения, указанного в таблице 1, и выдерживать соответствующий калибровочный тест. Глубина штыря вилки, которую можно вставить в соответствующую полость гнезда розетки, указана в Таблице 2.
Номер чертежа розетки Минимальное расстояние K (мм) между розеткой под напряжением и ответной поверхностью Рисунок 2 8,0 Рисунок 4 10,0 Предложения по реализации
Производители: Проектируйте и изготавливайте вилки и розетки в строгом соответствии с требованиями стандарта, чтобы гарантировать, что размеры, изоляционные оболочки и прочность штырей вилок и розеток соответствуют требованиям.
Отделы надзора за рынком: Усилить надзор и выборочные проверки, а также сосредоточиться на проверке соответствия показателей безопасности вилок и розеток требованиям GB1002-2024.
Потребители: При покупке следует выбирать продукцию с сертификацией 3C и обращать внимание на соответствие продукции новейшим стандартам.
GB 1002-2024 История
- 2024 GB 1002-2024 Вилки и розетки однофазные бытового и аналогичного назначения, виды, основные параметры и размеры
- 2021 GB/T 1002-2021 Вилки и розетки однофазные бытовые и аналогичных целей. Типы, основные параметры и размеры.
- 2008 GB 1002-2008 Типы, основные параметры и размеры вилок и розеток однофазных бытового и аналогичного назначения
- 1996 GB 1002-1996 Вилки и розетки однофазные бытового и аналогичного назначения. Типы, основные параметры и размеры
GB 1002-2024 Вилки и розетки однофазные бытового и аналогичного назначения, виды, основные параметры и размеры было изменено на GB/T 1002-2021 Вилки и розетки однофазные бытовые и аналогичных целей. Типы, основные параметры и размеры..
