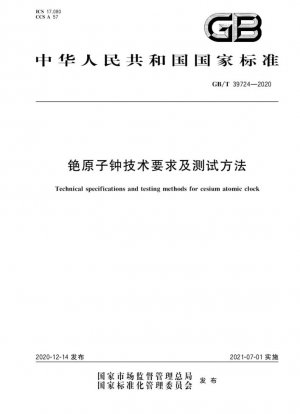

GB/T 39724-2020
Технические характеристики и методы испытаний атомных цезиевых часов (Англоязычная версия)

Стандартный №

GB/T 39724-2020

язык

Китайский, Доступно на английском

Дата публикации

2020

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 39724-2020

сфера применения

GB/T39724-2020 — первый в моей стране национальный стандарт для цезиевых атомных часов. Этот стандарт, предложенный Отделом разработки оборудования Центрального военного совета и совместно разработанный семью институтами, включая Пекинский университет, определяет технические требования, методы испытаний и правила проверки цезиевых атомных часов, применимые ко всему процессу разработки, производства и приёмки.

---

Классификация продукта и технические показатели

Параметры производительности	Стандартный тип	Высокопроизводительный тип
Относительное отклонение частоты	≤±1×10-12	≤±5×10-13
Стабильность частоты (1d)	8,5×10-14	2,7×10-14
Температурная чувствительность	1×10-13/℃	5×10-14/℃

---

Анализ ключевых технических требований

Испытание стабильности частоты

Стандарт требует использования дисперсии Аллана в качестве индикатора оценки, а время выборки теста охватывает от 1 с до 5 дней:

• Стандартная стабильность типа 1000 с должна быть ≤8,5×10^-13
• Высокопроизводительный тип должен достигать ≤2,7×10^-13

Требования к адаптации к окружающей среде

Изделие должно пройти строгое испытание на вибрацию при транспортировке:

1. Дорожный транспорт: случайная вибрация по трем осям в течение 20 минут каждая
2. Железнодорожный транспорт: вертикальная спектральная плотность мощности 0,002 g²/Гц (3–80 Гц)
3. Условия воздушного транспорта: полоса пропускания 12–100 Гц 0,01 g²/Гц

---

Инновационный метод испытаний

Стандарт впервые разработал спецификацию испытаний Магнитного оптического выбранного состояния Обнаружение для цезиевых часов:

Тестовые элементы	Традиционный метод	Этот стандартный метод
Фазовый шум	Одноканальное измерение	Двухканальная кросс-корреляция
Температурная чувствительность	Статическая постоянная температура	Динамический температурный цикл

---

Рекомендации по стандартной реализации

Этап НИОКР

Рекомендуется сосредоточиться на оптимизации технологии вакуумного удержания цезиевого атомного резонатора для обеспечения чувствительности магнитного поля ≤2×10^-13/Гс.

Производственный контроль

Создать трехуровневую систему контроля:

1. Уровень компонента: 100%-ный скрининг ключевых компонентов
2. Уровень модуля: предварительное испытание фазового шума микроволнового блока
3. Уровень интегрированной машины: 72-часовое испытание на старение
