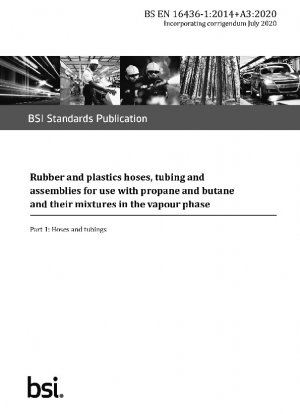

BS EN 16436-1:2014+A3:2020
Резиновые и пластиковые шланги, трубки и сборки для использования с пропаном и бутаном и их смесью в паровой фазе. Шланги и трубки

Стандартный №

BS EN 16436-1:2014+A3:2020

Дата публикации

2020

Разместил

British Standards Institution (BSI)

Последняя версия

BS EN 16436-1:2014+A3:2020

сфера применения

Анализ основного содержания стандарта

Классификация	Максимальное рабочее давление (бар)	Минимальная температура окружающей среды (℃)	Типичные сценарии применения
Класс 1	0,2	-20	Нет армированного шланга после устройства регулирования давления
Класс 2	10	-30	Подключение газового оборудования среднего давления
Класс 3	30	-30	Прямое подключение сосудов высокого давления

---

Основные технические требования

Свойства материала

• Основной материал резина/пластик минимальная прочность на разрыв 7 МПа, удлинение при разрыве ≥250%
• Сохраняет 75% исходной прочности после ускоренного испытания на старение (90 ℃/14 дней)
• Скорость абсорбции н-пентана ≤10%, скорость извлечения ≤8%

Характеристики конструкции

Шланг класса 2/3 должен включать: внутренний слой, армирующий слой (оплетка из натуральных/синтетических волокон) и внешний слой, прочность межслоевого соединения ≥1,5 кН/м

---

Специальное предупреждение для Великобритании

Пункт 8.9 стандарта предусматривает использование 98% чистого пропана для проверки проницаемости, но коммерческий пропан в Великобритании может содержать 100% пропилена. Британский комитет указал на то, что: Пропилен более коррозионно активен по отношению к неметаллическим материалам, что может вызвать:

1. Повышенную скорость просачивания
2. Необычный запах
3. Риск жалоб клиентов

---

Рекомендации по применению

Руководство по выбору

Параметры	Меры предосторожности
Рабочее давление	Шланг класса 3 должен пройти испытание на разрыв под давлением 90 бар
Диапазон температур	Испытание на изгиб при низкой температуре -30 ℃ не должно иметь трещин
Стойкость маркировки	Необходимо пройти испытание на истирание водой/маслом (10-кратное трение)

Точки обслуживания

• Шланг класса 1 имеет срок годности 5 лет (применяется правило маркировки: дата изготовления + 6 лет)
• Регулярно проверяйте внешний слой на наличие игольных отверстий (для выпуска газа, скопившегося между слоями)
• Избегайте длительного использования в среде с температурой выше 70 °C

BS EN 16436-1:2014+A3:2020 Ссылочный документ

• EN ISO 10619-2 Резиновые и пластиковые шланги и трубки. Измерение гибкости и жесткости. Часть 2. Испытания на изгиб при температурах ниже комнатной (ISO 10619-2:2021).*， 2021-06-30 Обновление
• EN ISO 1402 Резиновые и пластиковые шланги и шланги в сборе. Гидростатические испытания (ISO 1402:2021)*， 2021-05-19 Обновление
• EN ISO 176 Пластмассы. Определение потерь пластификаторов. Метод активированного угля.
• EN ISO 30013 Шланги резиновые и пластиковые. Методы воздействия лабораторных источников света. Определение изменений цвета, внешнего вида и других физических свойств (ISO 30013:2011)*， 2025-10-17 Обновление
• EN ISO 4080 Резиновые и пластмассовые шланги и трубки, а также их сборки. Определение газопроницаемости (ISO 4080:2024)*， 2024-06-26 Обновление
• EN ISO 4671 Резиновые и пластмассовые шланги и шланги в сборе. Методы измерения размеров шлангов и длин шлангов в сборе (ISO 4671:2022)*， 2022-03-30 Обновление
• EN ISO 7326 Резиновые и пластиковые шланги. Оценка устойчивости к озону в статических условиях.
• EN ISO 8033 Резиновые и пластиковые шланги. Определение адгезии между компонентами.
• EN ISO 8330:2008 Резиновые и пластиковые шланги и шланги в сборе - Словарь
• ISO 105-A02 Текстиль. Испытания на стойкость окраски. Часть A02. Серая шкала для оценки изменения цвета; Техническое исправление 2
• ISO 188 Резина, вулканизированная или термопластичная. Испытания на ускоренное старение и термостойкость.*， 2023-03-09 Обновление
• ISO 37 Резина, вулканизированная или термопластичная. Определение свойств растяжения и деформации*， 2024-01-01 Обновление
• ISO 9162 Нефтепродукты.Топливо (класс F).Газы сжиженные нефтяные.Технические характеристики

BS EN 16436-1:2014+A3:2020 История

• 2020 BS EN 16436-1:2014+A3:2020 Резиновые и пластиковые шланги, трубки и сборки для использования с пропаном и бутаном и их смесью в паровой фазе. Шланги и трубки
• 2018 BS EN 16436-1:2014+A2:2018 Резиновые и пластмассовые шланги, трубки и сборки для использования с пропаном и бутаном и их смесями в паровой фазе. Шланги и трубки
• 2014 BS EN 16436-1:2014+A1:2015 Резиновые и пластиковые шланги, трубки и сборки для использования с пропаном и бутаном и их смесью в паровой фазе. Шланги и трубки
• 2014 BS EN 16436-1:2014 Резиновые и пластиковые шланги, трубки и сборки для использования с пропаном и бутаном и их смесью в паровой фазе. Шланги и трубки
