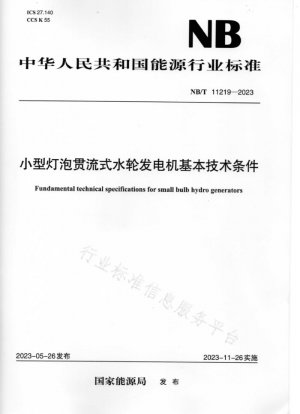

NB/T 11219-2023
Основные технические условия малогабаритного трубчатого турбогенератора (Англоязычная версия)

Стандартный №

NB/T 11219-2023

язык

Китайский, Доступно на английском

Дата публикации

2023

Разместил

Professional Standard - Energy

Последняя версия

NB/T 11219-2023

сфера применения

Анализ основного содержания стандарта

Технические размеры	Общие требования	Особые требования к условиям работы
Номинальная мощность	5-570 кВА	Максимальная мощность может быть установлена (по согласованию)
Система охлаждения	Закрытая принудительная циркуляция	Вторичная циркуляционная вода требует умягчения
Сейсмостойкость	Соответствует GB 50260	Значение сейсмического ускорения должно быть при условии

---

Основные технические показатели

Предел повышения температуры: Предел сопротивления изоляции класса B обмотки статора составляет 80 кОм, а изоляции класса F достигает 100 кОм (таблица 1). Требования к температуре подшипников: Упорный подшипник Прокладки из баббитового сплава ≤ 75 °C, пластиковые прокладки ≤ 55 °C.

Характеристики изоляции: Сопротивление изоляции обмотки статора ≥ (UN/(1000+SN/100)) МОм при 100 °C, индекс поляризации ≥ 2,0 (пункты 8.1–8.4).

---

Ключевые моменты структурных инноваций

• Уплотнение корпуса лампы: Двойная конструкция уплотнительного кольца + канавка обнаружения утечек (10.1.1/10.2.4)
• Кронштейн ротора: Напряжение при разгонной скорости не превышает 20% предела текучести (10.3.2)
• Система подшипников: Устройство для подъема масла под высоким давлением + двойные резервные масляные насосы (10.4.1/10.5.4)

---

Предложения по реализации

1. Приемка установки: Регулировка осей должна гарантировать, что отклонение воздушного зазора статора и ротора составляет ≤±8% (9.7)
2. Пробный запуск: После 72 часов непрерывной работы (20.3–20.5) требуется 30-дневный период оценки.
3. Основные моменты технического обслуживания: Регулярно проверяйте состояние радиатора катушки магнитного полюса (10.3.4).

NB/T 11219-2023 Ссылочный документ

• GB 50260 Нормы сейсмического проектирования электроустановок
• GB/T 10069.1 Измерение воздушного шума, излучаемого вращающимися электрическими машинами, и пределы шума. Часть 1. Метод измерения воздушного шума, излучаемого вращающимися электрическими машинами.
• GB/T 1029 Методики испытаний трехфазных синхронных машин
• GB/T 156 Стандартные напряжения
• GB/T 2900.25 Электротехническая терминология. Вращающиеся электрические машины.
• GB/T 32584 Оценка механической вибрации агрегатов гидроэлектростанций и насосно-аккумулирующих станций.
• GB/T 4942 Степени защиты, обеспечиваемые цельной конструкцией вращающихся электрических машин (код IP) — Классификация
• GB/T 755 Вращающиеся машины - Номинальные характеристики и производительность*， 2025-08-01 Обновление
• GB/T 8564 Технические условия на установку гидрогенераторных установок*， 2023-11-27 Обновление
• JB/T 6204 Технические условия на испытание на выдерживаемое напряжение обмотки статора и изоляции обмоток машин переменного тока высокого напряжения
• NB/T 42126 Общие технические условия для малых гидроэлектростанций
• SL 774 Технические условия системы возбуждения малых гидрогенераторов

NB/T 11219-2023 История

• 2023 NB/T 11219-2023 Основные технические условия малогабаритного трубчатого турбогенератора

стандарты и спецификации
