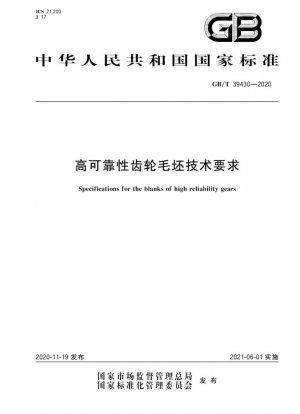

GB/T 39430-2020
Технические условия на заготовки зубчатых передач повышенной надежности (Англоязычная версия)
- Стандартный №
- GB/T 39430-2020
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2020
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 39430-2020
- сфера применения
-
Анализ основного содержания стандарта
Стандарт GB/T39430-2020 систематически определяет технические требования для всего жизненного цикла заготовок высоконадежных зубчатых передач, уделяя особое внимание следующим техническим параметрам:
- Система материалов: Требования к контролю химического состава для 18 специальных сталей
- Управление процессом: Специальные процессы плавки, такие как электрошлаковый переплав и вакуумная дегазация
- Контроль качества: Трехуровневая классификация стандартов приемки ультразвуковой дефектоскопии
- Дифференциация применения: Дифференцированные требования к авиационным и промышленным передачам
Сравнение основных технических показателей
Элементы контроля Требования к авиационным передачам Требования к промышленным передачам Методы испытаний Неметаллические включения Класс A≤Класс 1.0 (двойной вакуум) Класс A≤Класс 1.5 GB/T10561 Ультразвуковая дефектоскопия GB/T4162 Класс AA Площадь зуба Φ1.2 мм, эквивалент JB/T5000.15 Содержание газа Кислород≤0,0015% Водород≤0,0002% GB/T223 Коэффициент уковки Согласно стандарту прутка Литьё слитка в форму ≥4:1 Металлографический контроль
Ключевые моменты выбора материала и управления процессом
Типичные сценарии применения материалов
Сталь 9310 и сталь 18CrNiMo7-6 В стандарте специально указаны типичные представители:
Корпус редуктора для аэрокосмической промышленности
Для стали 9310 применяется двойной процесс вакуумной индукции + вакуумного расходного материала, требующий содержания кислорода ≤15 ppm и диапазона закаливаемости J9.5mm=32-41HRC, что увеличивает усталостную долговечность более чем на 30% по сравнению с традиционным электрошлаковым процессом.
Корпус редуктора для промышленности
В редукторах ветряных турбин сталь 18CrNiMo7-6 требует твердости 179-229 HBW после нормализации и отпуска и конечной закаливаемости J15mm=54-45 HRC для обеспечения прочности сердечника крупномодульных зубчатых передач.
Рекомендации по внедрению стандарта
Ключевые моменты управления процессом
- Создать систему прослеживаемости номера плавильной печи, уделяя особое внимание записям об исходном материале стали электрошлакового переплава
- Использовать технологию инфракрасной тепловизионной съемки для контроля равномерности температуры ковки
- Разработать цифровую модель двойника для прогнозирования деформации термообработки
Реакция на распространенные проблемы
В ответ на проблему остатка дендритной кристаллизации, которая может возникнуть при внедрении стандарта, рекомендуется следующее:
- Оптимизировать конусность кристаллизатора электрошлакового переплава (рекомендуется 12-15°)
- Контроль окончательного соотношения ковки ≥6:1
- Использование процесса изотермической нормализации для измельчения зерен
Анализ развития технологий
По сравнению с традиционными стандартами заготовок зубчатых колес, основными прорывами GB/T39430-2020 являются:
- Впервые он разъясняет требования к контролю общего количества пяти вредных элементов ≤ 0,040%
- Вводит специальный стандарт приемки для обнаружения дефектов в области зубьев
- Устанавливает систему градации ME/MQ для соответствия различным требованиям надежности
- Стандартизирует метод отбора проб специальных испытательных материалов для авиации шестерни
GB/T 39430-2020 Ссылочный документ
- GB/T 10561 Стандартная классификация метода микроскопического исследования для определения содержания неметаллических включений в стали*， 2023-05-23 Обновление
- GB/T 12363 Классификация функций ковки*， 2021-05-21 Обновление
- GB/T 1814 Метод контроля переломов стальных конструкций
- GB/T 1979 Оценка дефектов структуры низкого увеличения в конструкционной стали: метод кислотного травления и метод ультразвукового контроля*， 2025-08-29 Обновление
- GB/T 222 Сталь и сплавы - Допустимые отклонения химического состава готовых изделий*， 2025-08-29 Обновление
- GB/T 225 Испытание стали на закалку торцевой закалкой (испытание Джомини)
- GB/T 226 Метод определения макроструктуры и дефектов стали травлением
- GB/T 228.1 Металлические материалы. Испытание на растяжение. Часть 1. Метод испытания при комнатной температуре.*， 2021-12-31 Обновление
- GB/T 229 Металлические материалы — метод испытания на удар маятником Шарпи.
- GB/T 231.1 Металлические материалы. Испытание на твердость по Бринеллю. Часть 1. Метод испытания.
- GB/T 3480.5 Расчет нагрузочной способности прямозубых и косозубых передач. Часть 5: Прочность и качество материалов.*， 2021-05-21 Обновление
- GB/T 4162 Метод ультразвукового контроля кованых и катаных стальных прутков.*， 2022-04-15 Обновление
- GB/T 6394 Определение ориентировочного среднего размера зерна металла
- JB/T 5000.15 Общие методы и стандарты тяжелой механики. Часть 15. Неразрушающий контроль кованой стали.
GB/T 39430-2020 История
- 2020 GB/T 39430-2020 Технические условия на заготовки зубчатых передач повышенной надежности
