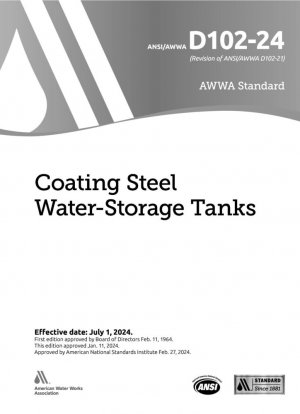

ANSI/AWWA D102-2024
Покрытие стальных резервуаров для хранения воды
- Стандартный №
- ANSI/AWWA D102-2024
- Дата публикации
- 2024
- Разместил
- American National Standards Institute （ANSI)
- Последняя версия
- ANSI/AWWA D102-2024
- сфера применения
-
AWWA D102-2024 Структура стандарта и развитие технологий
ANSI/AWWA D102-2024, Стандарт на покрытия стальных резервуаров для хранения воды, опубликованный Американской ассоциацией водопроводных сооружений (AWWA), является основной технической спецификацией для защиты от коррозии хранилищ питьевой воды. С момента своей первой публикации в 1964 году стандарт претерпел девять основных пересмотров, а издание 2024 года содержит значительные обновления классификации систем покрытий, требований к эксплуатационным характеристикам и методов контроля.
Область применения стандарта и основные требования
Этот стандарт применяется к новым проектам по покрытию и повторному покрытию внутренних и внешних поверхностей стальных резервуаров для хранения воды, включая стояки, резервуары и напорные резервуары, но не включает стальные резервуары с болтовыми соединениями (см. ANSI/AWWA D103). Стандарт определяет минимальные требования к выбору материала покрытия, подготовке поверхности, методам нанесения и проверке качества.
Сравнение технических характеристик систем наружных покрытий (OCS)
Номер системы Структура покрытия Минимальная общая толщина (мил) Основные требования к эксплуатационным характеристикам OCS-1 3-4-слойная алкидная система 4.0-6.5 Стандарт SSPC-PS 27.00 OCS-2 Однокомпонентная полиуретановая цинковая основа 7.0 Тип SSPC-Paint 20 II OCS-3 Водный цинковый акрилат 6.5 Стандарт SSPC-PS 24.00 OCS-4 Фторуглеродная полиуретановая система 6.5 Сертификация AAMA 2604 по атмосферостойкости OCS-5 Эпоксидная полиуретановая система 6.0 Стандарт ANSI/AWWA C210 OCS-6 Цинкэпоксидный полиуретан 6.5 AMPP CSP 29 Уровень III OCS-7 Водный эпоксидный полиуретан 6.0 Стандарт SSPC-Paint 28/36
Требования к контакту с питьевой водой для систем внутренних покрытий (ICS)
Покрытия для влажных поверхностей внутренних помещений должны быть сертифицированы для контакта с питьевой водой в соответствии с NSF/ANSI/CAN 61 и иметь запись проверки устойчивости к пресной воде не менее 18 месяцев. В издании 2024 года добавлен стандарт покрытия AMPP № 29, стандарт производительности грунтовки на основе цинка, требующий соответствия производительности уровню III или выше.
Номер системы Структура покрытия Минимальная общая толщина (мил) Применимый тип поверхности ICS-1 Двухкомпонентная эпоксидная смола 8.0 Внутренняя сухая поверхность ICS-2 Трехкомпонентная эпоксидная смола 12.0 Влажная поверхность с высокими требованиями ICS-3 Высокое содержание твердых веществ Эпоксидная смола 20,0-22,5 Поверхности, контактирующие с питьевой водой ICS-4 100%-ная полимочевина 25,0-27,5 Поверхности быстрого строительства ICS-5 Эпоксидная система на основе цинка 10,5 Поверхности в коррозионных средах ICS-6 Толстослойная эпоксидная смола на основе цинка 12,5 Экономическая защита
Стандарты подготовки поверхности и технические требования
Стандарт определяет различные уровни подготовки поверхности в соответствии с типом поверхности и требованиями к системе покрытия:
Тип поверхности Стандарт подготовки нового резервуара Стандарт ремонта существующего резервуара Требования к чистоте Внешние поверхности SSPC-SP6/NACE No.3 SSPC-SP15 или SP6 Абразивоструйная очистка промышленным абразивом Внутренние сухие поверхности SSPC-SP6/NACE № 3 SSPC-SP15 или SP6 Абразивная струйная очистка коммерческого класса Влажные внутренние поверхности SSPC-SP10/NACE № 2 SSPC-SP11 или SP10 Класс почти белого металла В издании 2024 года ужесточаются технические требования к нанесению покрытий, а также требуется, чтобы испытательные образцы оценивались в соответствии с SSPC-TU 3 для обеспечения совместимости и адгезии новых и старых покрытий.
Требования к применению в строительстве и контролю качества
В стандарте подробно описаны условия окружающей среды, контроль толщины пленки, межслойный интервал и требования к проверке для нанесения покрытия:
- Контроль окружающей среды: Температура строительства 75°F±2°F (24°C±1°C), относительная влажность 50%
- Измерение толщины пленки: Измерение толщины сухой пленки выполняется в соответствии со стандартом SSC-PA 2
- Обнаружение точки утечки: Обнаружение точки утечки токопроводящей подложки выполняется в соответствии с NACE SP0188
- Цветовой контраст: Цвета каждого покрытия должны иметь очевидные контрастные различия
Внутренние влажные поверхности должны быть окрашены распылением. На труднодоступных участках (сварные швы, кромки, углы и т. д.) допускается нанесение кистью или валиком, при этом требуется полосовая обработка.
Требования к соблюдению правил техники безопасности, охраны труда и окружающей среды
Стандарт подчеркивает соответствие стандарту OSHA 29 CFR 1910.1200 «Стандарт информирования об опасности», и все материалы должны быть снабжены актуальными паспортами безопасности материалов (MSDS). Требования к выбросам ЛОС различаются в зависимости от штата, и пользователи должны соблюдать местные экологические нормы.
Покрытия, контактирующие с питьевой водой, должны быть сертифицированы по стандартам NSF/ANSI/CAN 61, чтобы гарантировать отсутствие загрязнения воды. В приложении к стандарту приведены подробные рекомендации по выбору покрытий и экологические рекомендации.
Рекомендации по внедрению и передовой опыт
На основе требований стандарта предлагаются следующие рекомендации по внедрению:
- Предварительное планирование: четко выберите стандартную версию и тип системы покрытия в тендерной документации
- Проверка материалов: требуйте от поставщиков предоставления сертификации NSF и данных проверки долговечности в течение 18 месяцев
- Обработка поверхности: строго проводите предварительную обработку поверхности и проверку чистоты в соответствии с требованиями стандарта
- Контроль процесса: реализуйте полный мониторинг окружающей среды и контроль толщины пленки, а также сохраняйте записи проверок
- Критерии приемки: проводите окончательную приемку в соответствии с контрольным списком в Приложении C стандарта
Стандарт рекомендует проводить первую ежегодную проверку через год после ввода в эксплуатацию, чтобы оценить состояние эксплуатационных характеристик покрытия и разработать долгосрочный план технического обслуживания.
Тенденции развития технологий и эволюция стандартов
Основные технические обновления в издании 2024 года включают:
- Введение Стандарта покрытия AMPP № 29 Стандарт производительности для грунтовок на основе цинка
- Расширение технического руководства по нанесению покрытия и существующих методов оценки резервуаров
- Усиление технических требований к обработке швов герметизации кровельных конструкций
- Обновленные требования к производительности для систем покрытий на водной основе
Эти обновления отражают тенденцию технологии покрытий к высокой производительности, низкому содержанию ЛОС и долговечности, обеспечивая более научные и экологически безопасные технические решения для защиты резервуаров для хранения воды от коррозии.
ANSI/AWWA D102-2024 Ссылочный документ
- AAMA 2604 Добровольные спецификации, требования к характеристикам и процедуры испытаний высокоэффективных органических покрытий на алюминиевых профилях и панелях
- ANSI/AWWA C210 Жидко-эпоксидные покрытия и футеровки для стальных водопроводных труб и фитингов
- ANSI/AWWA C222 Полиуретановые покрытия и накладки для стальных водопроводных труб и фитингов
- ANSI/AWWA D103 Резервуары из углеродистой стали с заводским покрытием на болтах для хранения воды
- ASTM D4141 Стандартная практика проведения облучений покрытий методом «черного ящика» и солнечного концентрационного облучения
- ASTM G90 Стандартная практика проведения ускоренного выветривания нерудных материалов на открытом воздухе с использованием концентрированного естественного солнечного света
- NACE SP0188 Прерывистые (праздничные) испытания новых защитных покрытий на проводящих подложках*， 2024-01-26 Обновление
- NSF/ANSI/CAN 61 Компоненты системы питьевой воды –/effects на здоровье*， 2024-12-01 Обновление
ANSI/AWWA D102-2024 История
- 2024 ANSI/AWWA D102-2024 Покрытие стальных резервуаров для хранения воды
- 2021 ANSI/AWWA D102-2021 Покрытие стальных резервуаров для хранения воды
- 2011 ANSI/AWWA D102-2011 Покрытие стальных резервуаров для хранения воды
- 2006 ANSI/AWWA D102-2006 Покрытие стальных резервуаров для хранения воды
