SAE AS3101B-2024

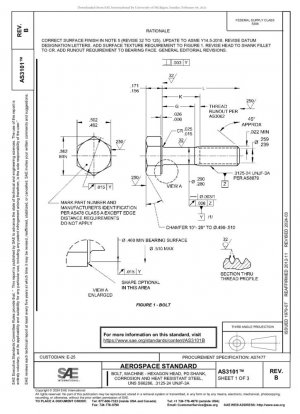

БОЛТ МАШИННЫЙ - ШЕСТИГРАННАЯ ГОЛОВКА, ХВОСТОВИК PD, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, .3125-24 UNJF-3A

Стандартный №

SAE AS3101B-2024

Дата публикации

2024

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS3101B-2024

сфера применения

Основные технические требования AS3101B

Настоящий стандарт определяет требования к изготовлению болтов с шестигранной головкой для аэрокосмической промышленности. В нём используется коррозионно-стойкая и жаропрочная сталь UNS S66286 (AMS5731), а размер резьбы составляет .3125-24 UNJF-3A. В издании 2024 года в первую очередь пересмотрены требования к шероховатости поверхности (32 → 125 мкдюйм Ra), радиусу перехода головки (CR) и добавлены новые требования к биению опорной поверхности.

Ключевые параметры	AS3101-2012	AS3101B-2024	Диапазон изменения
Шероховатость поверхности	32 мкдюйма Ra	125 мкдюйма Ra	+290%
Переход головки	Не указано	Скругление CR	Новое
Базовый размер	Y14.5-2009

Номер детали	Длина L (дюймы)	Минимальный G (дюймы)	Вес на 100 штук (фунты)
AS3101-13	1,052-1,072	0,044	2,87
AS3101-60	5.590-6.010	4.982	12.02

---

Предложения по внедрению

Соображения при покупке

1. Разрешение на старую версию запасов: Стандарт допускает потребление соответствующих запасов, произведенных до 2024 года (см. Примечание 10)
2. Особые требования к маркировке: Для деталей AS3101-13–17 необходимо использовать базу данных Z вместо базы данных Y
3. Текстура поверхности: Должна соответствовать стандарту ASME B46.1, нестандартные поверхности должны быть указаны отдельно

Пример применения конструкции

В определенном авиационном двигателе для крепления компонентов камеры сгорания используются болты AS3101-28 (L=1,990–2,010 дюйма). Особое внимание следует уделить:
- Выдерживать непрерывную рабочую температуру 650 °F
- Использовать с прокладками стандарта MS9491
- Момент затяжки при установке должен быть рассчитан в соответствии со спецификациями AS7477
