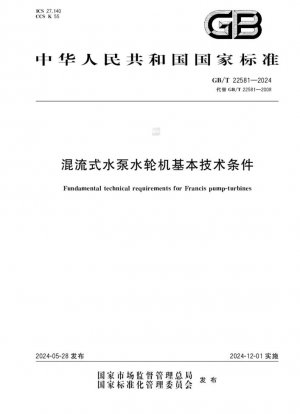

GB/T 22581-2024
Основные технические требования к турбине насосного смешанного типа. (Англоязычная версия)
- Стандартный №
- GB/T 22581-2024
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2024
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 22581-2024
- заменять
- GB/T 22581-2008
- сфера применения
-
Основные изменения в редакции стандарта
Размеры редакции Издание 2008 г. Издание 2024 г. Техническое влияние Терминология 23 элемента Добавлено 9 новых элементов, включая запас S-зоны Улучшено описание характеристик двойного состояния Индикаторы устойчивости Основаны в основном на контроле вибрации Добавлено 3 типа контроля резонанса, включая гидравлическое возбуждение Повышена надежность и срок службы устройства Кавитация коэффициент σ0.5 Четко определить начальный коэффициент кавитации σi Оптимизировать контрольный показатель антикавитационного проектирования
Анализ ключевых параметров производительности
1. Основные показатели условий эксплуатации турбины
Номинальный напор Htr: Определяется как минимальный напор насосно-турбинного агрегата, когда он выдает номинальную мощность при номинальной скорости. Формула расчета:
Htr = Hgmin - ΔHloss
Где ΔHloss необходимо учитывать максимальную потерю напора, когда все блоки одного гидравлического блока работают на полную мощность.
2. Особые требования к условиям эксплуатации водяного насоса
Запас по площади горба: Добавлено новое обязательное требование ≥2%, а формула расчета имеет вид:
ΔHhzm/Hpmax = (Hh-Hpmax)/Hpmax×100%
Этот показатель позволяет эффективно избежать неустойчивой работы насосно-турбинного агрегата в области положительного наклона характеристики напора-расхода.
Модернизация технологии контроля кавитации
Пример применения коэффициента кавитации
Некая гидроаккумулирующая электростанция мощностью 300 МВт приняла начальный коэффициент кавитации σi, указанный в этом стандарте, для проектирования рабочего колеса:
- В ходе модельных испытаний было замечено, что при одновременном появлении стабильных пузырьков на трех лопатках σ=0,08
- Согласно эффекту масштаба, прототип σp=0,12
- Фактическая высота всасывания установлена так, чтобы соответствовать σp≥1,3σi
Проверка после трех лет эксплуатации показала, что площадь кавитации рабочего колеса была <5 см2, что лучше гарантированного значения GB/T15469.2.
Рекомендации по внедрению
План перехода между старыми и новыми стандартами
- Этап проектирования: Начиная с 2025 года, новые проекты должны применять версию формулы расчета запаса S-зоны 2024 года.
- Проекты модернизации: Существующие блоки должны пройти проверку риска резонанса в соответствии с недавно добавленными пунктами 3.14–3.16.
- Приемочные испытания: Измерения пульсации давления должны регистрировать как пиковые, так и среднеквадратичные значения.
GB/T 22581-2024 Ссылочный документ
- GB 11120 Смазочные масла для турбин
- GB/T 11345 Неразрушающий контроль сварных швов, технология ультразвукового контроля, уровни контроля и оценки
- GB/T 11805 Основные технические условия для автоматических компонентов (устройств) и их систем гидроэлектрических машин*， 2025-10-22 Обновление
- GB/T 15468 Основные технические требования к гидротурбинам.
- GB/T 15469.2 Гидравлические турбины, гидроаккумулирующие насосы и насос-турбины. Оценка кавитационной питтинговой коррозии. Часть 2: Оценка кавитационной питтинговой коррозии в гидроаккумулирующих насосах и насос-турбинах.
- GB/T 15613 Модельные приемочные испытания турбин, гидроаккумулирующих насосов и насосных турбин
- GB/T 17189 Кодекс полевых измерений вибрации и пульсации в гидравлических машинах (турбинах, гидроаккумулирующих насосах и насосах-турбинах)
- GB/T 18482 Технические условия на пусковые испытания реверсивных гидроаккумулирующих агрегатов
- GB/T 191 Упаковка и хранение графические символы маркировка*， 2025-08-29 Обновление
- GB/T 20043 Промысловые приемочные испытания по определению гидравлических характеристик гидротурбины, гидроаккумулирующих насосов и насос-турбины.
- GB/T 28546 Спецификация по упаковке, транспортировке и хранению больших и средних гидравлических агрегатов
- GB/T 2900.45 Электротехническая эрминология Машины гидроэлектростанций
- GB/T 32894 Техническое руководство по переходу режимов гидроаккумулирующей установки
- GB/T 8564 Технические условия на установку гидрогенераторных установок
- GB/T 9239.1 Механическая вибрация. Требования к качеству балансировки роторов в постоянном (жестком) состоянии. Часть 1: Спецификация и проверка допусков балансировки
- GB/T 9797 Металлические и другие неорганические покрытия. Электроосажденные покрытия из никеля, никеля плюс хром, меди плюс никеля и меди плюс никеля плюс хрома.
- IEC 60193 Гидротурбины, гидроаккумулирующие насосы и насос-турбины - Приемо-сдаточные испытания моделей
- IEC 60545 Руководство по наладке и эксплуатации гидротурбин, насос-турбин и гидроаккумулирующих насосов
- JB/T 1270 Поковки валов гидротурбин и гидрогенераторов.Техническая характеристика
- JB/T 7349 Отливки лопаток из нержавеющей стали для гидротурбин
- NB/T 35035 Правила проектирования системы гидромеханического вспомогательного оборудования гидроэлектростанции
- NB/T 47013.10 Неразрушающий контроль оборудования под давлением. Часть 10. Метод ультразвуковой времяпролетной дифракции.
- NB/T 47013.2 Неразрушающий контроль оборудования, работающего под давлением. Часть 2: Радиографический контроль.
- NB/T 47013.3 Неразрушающий контроль оборудования, работающего под давлением. Часть 3. Ультразвуковой контроль.
- NB/T 47013.4 Неразрушающий контроль оборудования под давлением. Часть 4: Магнитопорошковый контроль.
- NB/T 47013.5 Неразрушающий контроль оборудования, работающего под давлением. Часть 5: Пенетрантный контроль.
GB/T 22581-2024 История
- 2024 GB/T 22581-2024 Основные технические требования к турбине насосного смешанного типа.
- 2008 GB/T 22581-2008 Основные технические требования к насос-турбине Фрэнсиса
