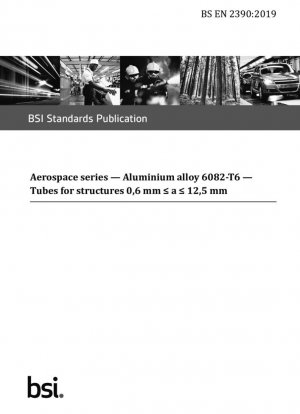

BS EN 2390:2019
Аэрокосмическая серия. Алюминиевый сплав 6082-Т6. Трубы для конструкций 0,6 мм ≤ а ≤ 12,5 мм
- Стандартный №
- BS EN 2390:2019
- Дата публикации
- 2019
- Разместил
- British Standards Institution (BSI)
- Последняя версия
- BS EN 2390:2019
- сфера применения
-
Обзор стандарта и техническая информация
BS EN 2390:2019 — европейский стандарт для аэрокосмической промышленности на конструкционные трубы из алюминиевого сплава 6082-T6. Он применим к трубчатым компонентам с толщиной стенки от 0,6 до 12,5 мм. Этот стандарт был разработан ASD-STAN (Европейской ассоциацией по стандартизации аэрокосмической и оборонной промышленности) и преобразован в национальный стандарт Великобритании через BSI.
Анализ основных технических требований
Показатели производительности 0,6–1,2 мм 1,2–6 мм 6–12,5 мм Предел текучести Rp0,2 (МПа) ≥255 ≥255 ≥240 Прочность на растяжение Rm (МПа) ≥310 (полный диапазон) Удлинение A50 мм (%) Полное сечение ≥8 / Сечение реза ≥6 Полное сечение ≥10 / Сечение реза ≥8 Полное сечение ≥12 / Сечение реза ≥10 Основные требования к процессу
- Система термообработки: Обработка на твердый раствор (525±10)°C закалка в воде + искусственное старение (175±5)°C/5-12 ч или (185±5)°C/3-6 ч
- Контроль химического состава: Si (0,7-1,3%), Mg (0,6-1,2%), Mn (0,4–1,0%) в качестве основных легирующих элементов
- Формовка труб: процесс холодного волочения в соответствии с размерными спецификациями EN 2257
Сравнение с другими стандартами авиационного алюминия
Сравнительные размеры EN 2390:2019 Серия EN 2070 AS9100 Область применения Специальные конструкционные трубы Общие алюминиевые изделия Система менеджмента качества в авиации Требования к испытаниям Обязательный тест на плоскостность (EN 2002-10) Испытание основных механических свойств Основано на управлении технологическим процессом Система сертификации Требуется совместная сертификация производителя и покупателя Сертификация завода Сертификация третьей стороной
Рекомендации по внедрению и типичные области применения
Сценарии применения
Эта стандартная труба подходит для использования в трубопроводах гидравлических систем самолетов, легких опорных конструкциях фюзеляжа и других приложениях. Ее превосходное соотношение прочности к весу может эффективно снизить расход топлива.
Ключевые точки контроля качества
- Сырьевые материалы должны проходить спектральный анализ для подтверждения соответствия химического состава стандартам.
- Записи кривой термообработки должны сохраняться для каждой партии.
- Радиус изгиба трубы не должен быть меньше удвоенного диаметра трубы.
- Относительная влажность в среде хранения должна контролироваться в пределах 40-60%.
Тенденции развития стандартов
По сравнению с предыдущей версией, версия 2019 года в основном обновляется: ① Расширение предела толщины стенки до 12,5 мм ② Уточнение требований к производительности для различных диапазонов толщины ③ Добавление альтернативных вариантов процесса термообработки. В будущем может быть включена технология цифровых двойников для мониторинга производственного процесса.
BS EN 2390:2019 Ссылочный документ
- EN 2070-1 Деформируемые изделия из алюминия и алюминиевых сплавов серии AMD PRA1 Aerospace. Технические характеристики, часть 1. Общие требования
- EN 2070-4 Технические характеристики кованых изделий из алюминия и алюминиевых сплавов аэрокосмической серии. Часть 4. Трубы для конструкций
- EN 2257 Аэрокосмическая серия. Круглые трубы для конструкций из алюминия и алюминиевых сплавов. Диаметр 6 мм.
BS EN 2390:2019 История
- 2019 BS EN 2390:2019 Аэрокосмическая серия. Алюминиевый сплав 6082-Т6. Трубы для конструкций 0,6 мм ≤ а ≤ 12,5 мм
