SAE AS3255D-2019 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЛЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, НИКЕЛЕВЫЙ СПЛАВ, UNS N07718, 185 KSI MIN, .5000-20 UNJF-3A - Стандарты и спецификации PDF

SAE AS3255D-2019
БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЛЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, НИКЕЛЕВЫЙ СПЛАВ, UNS N07718, 185 KSI MIN, .5000-20 UNJF-3A

Стандартный №
SAE AS3255D-2019
Дата публикации
2019
Разместил
Society of Automotive Engineers (SAE)
Последняя версия
SAE AS3255D-2019

сфера применения

Анализ технической структуры стандарта AS3255D

AS3255D — это стандарт для болтов для аэрокосмической промышленности, разработанный SAE International. Он устанавливает технические характеристики для болтов с двойным шестигранником и удлиненной головкой, просверленных под винт. Стандарт последний раз пересматривался в июне 2019 года (Rev. D), в первую очередь обновляя требования к фаске на конце резьбы для соответствия AS1132, добавляя третью базу для точности расположения отверстий и подвергаясь всесторонним редакционным правкам на основе ANSI Y14.5M-1982.

Свойства материалов и требования к эксплуатационным характеристикам

Стандарт предусматривает, что болты должны быть изготовлены из коррозионно-стойкого и жаропрочного никелевого сплава (UNS N07718), указанного в AMS5662. Этот никель-хромовый сплав обладает превосходной прочностью при высоких температурах, стойкостью к окислению и стойкостью к коррозионному растрескиванию под напряжением, что делает его особенно подходящим для использования в высокотемпературных средах аэрокосмической техники.

Показатели производительности Технические требования Стандарты испытаний Значение применения
Минимальная прочность на разрыв 185 ksi (1275 МПа) AMS5662 Обеспечивает структурную целостность при экстремальных нагрузках
Обработка поверхности Серебряное покрытие 0,0002–0,0006 дюйма AMS2411 Обеспечивает отличную проводимость и противозадирные свойства
Неразрушающий контроль Флуоресцентный капиллярный контроль 2 ASTM E1417/E1417M Убедитесь, что дефекты поверхности находятся в допустимом диапазоне
Шероховатость поверхности 125 мкм дюймов Ra максимум ASME B46.1 Убедитесь, что герметичность и усталостные характеристики сопрягаемой поверхности

Система геометрических размеров и допусков

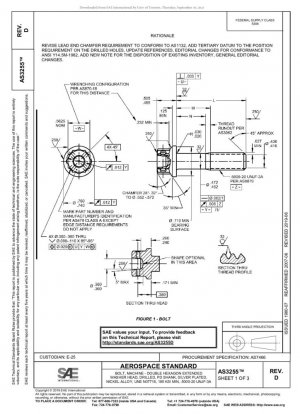

Стандарт содержит полную серию из 53 спецификаций от AS3255-03 до AS3255-55, с длинами от 0,740 дюйма до 6,010 дюйма. Все размеры указаны в дюймах, а требования к допускам строго соответствуют стандарту ANSI Y14.5M-1982.

Конструкция с двойной шестигранной головкой обеспечивает лучшую контактную поверхность ключа и более высокую способность передачи крутящего момента, в то время как удлиненная головка шайбы увеличивает несущую площадь и снижает давление на поверхность соединения. Конструкция хвостовика PD (диаметр шага резьбы) обеспечивает усталостную прочность болта при воздействии вибрационных нагрузок.

Характеристики резьбы и технические характеристики

Болт имеет спецификацию резьбы .5000-20 UNJF-3A. Резьба UNJF (Unified National Fine Jet) — это мелкая резьба, специально используемая в аэрокосмической промышленности, с большей площадью растяжения и лучшей устойчивостью к ослаблению вибрации.

Допуск класса 3A обеспечивает точность посадки резьбы. Толщина серебряного покрытия контролируется на уровне 0,0002–0,0006 дюйма по диаметру центра резьбы, что не только обеспечивает антикоррозионные свойства, но и не влияет на точность посадки резьбы.

Требования к контролю качества и инспекции

Стандарт требует, чтобы перед гальванопокрытием проводился флуоресцентный проникающий контроль с использованием метода ASTM E1417/E1417M Тип 1 с чувствительностью не менее 2 уровня. Все острые кромки должны быть скошены на 0,003–0,015 дюйма для предотвращения концентрации напряжений и повреждения сборки.

Символы текстуры поверхности маркируются в соответствии со стандартом ASME Y14.36M, а требования к шероховатости реализуются в соответствии со стандартом ASME B46.1 для обеспечения соответствия качества поверхности особым требованиям аэрокосмических применений.

Эволюция стандарта и технологическое развитие

Стандарт AS3255 был первоначально опубликован в июле 1980 года, подтвержден как действительный в июне 2007 года, а пересмотренная версия D была выпущена в июне 2019 года. Основные технические изменения в этой редакции включают в себя:

  • Требования к фаске на конце винта соответствуют стандарту AS1132
  • В требование к положению сверления добавлен третий элемент данных для повышения точности сборки
  • Ссылки обновлены до последней версии
  • Внесены всесторонние редакционные правки в соответствии с ANSI Y14.5M-1982

Рекомендации по внедрению и руководства по применению

При выборе болтов AS3255D особое внимание следует уделять следующим техническим моментам:

  1. Сертификация материалов: Поставщики должны предоставлять сертификацию материалов AMS5662, чтобы гарантировать, что состав и характеристики материалов UNS N07718 соответствуют требованиям
  2. Контроль гальванопокрытия: Толщина серебряного покрытия должна строго контролироваться. Слишком толстый слой нарушит посадку резьбы, а слишком тонкий – коррозионную стойкость.
  3. Управление запасами: Стандарт допускает дальнейшее использование запасных частей, изготовленных по старой версии стандарта, до их полного использования в соответствии с Примечанием 11.
  4. Испытания и проверка: При поступлении особое внимание следует уделить отчету о проникающем флуоресцентном испытании и отчету об испытании толщины покрытия.

Этот стандартный болт в основном используется в таких ключевых деталях, как двигатели для аэрокосмической техники, системы управления полетом и гидравлические системы. Его высокие эксплуатационные характеристики обеспечивают надежность и безопасность воздушных судов в экстремальных условиях. UNS S66286 160 ksi Традиционная шестигранная головка, кадмирование AS3254 Авиационно-космическая промышленность UNS S66286 160 ksi Традиционная шестигранная головка, кадмирование Серия NAS6700 Военный стандарт Сталь 4340 180 ksi 12-точечная розетка, различные виды обработки поверхности Серия MS20000 Коммерческое применение Авиация Нержавеющая сталь 304 75 ksi Оптимизация затрат, высокая универсальность

Сравнение показывает, что AS3255D обладает очевидными преимуществами в свойствах материала, классе прочности и специальных требованиях к конструкции, что делает его особенно подходящим для требовательных сред с высокими температурами и давлением в аэрокосмической промышленности.

Тенденции и перспективы развития технологий

В связи с непрерывным развитием аэрокосмических технологий требования к крепежным деталям также становятся все выше. В будущем стандарт AS3255 может быть дополнительно улучшен в следующих областях:

  • Инновации в материалах: Разработка материалов на основе никелевых сплавов с более высокими температурными характеристиками
  • Обработка поверхности: Исследование более экологически чистых и долговечных технологий обработки поверхности для замены серебрения
  • Технология обнаружения: Внедрение цифровых технологий обнаружения и интеллектуального производства для улучшения контроля качества
  • Стандартизация: Дальнейшее соответствие международным стандартам (таким как ISO) для содействия построению глобальной цепочки поставок

Разработка и внедрение стандарта AS3255D отражают конечное стремление аэрокосмической промышленности к качеству, надежности и безопасности и обеспечивают важную техническую поддержку и гарантию для развития отрасли.
