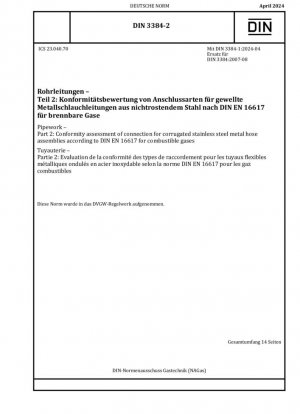

DIN 3384-2:2024-04
Трубопроводы. Часть 2. Оценка соответствия соединений гофрированных металлических шлангов из нержавеющей стали в соответствии с DIN EN 16617 для горючих газов.

Стандартный №

DIN 3384-2:2024-04

Дата публикации

2024

Разместил

German Institute for Standardization

Последняя версия

DIN 3384-2:2024-04

сфера применения

Анализ основного содержания стандарта

DIN 3384-2:2024, являясь второй частью системы стандартов DIN 3384, специально определяет процедуры оценки соответствия для соединителей из гофрированного металла из нержавеющей стали, изготовленных в соответствии с DIN EN 16617 для применения в системах с горючими газами. Настоящий стандарт должен применяться совместно с DIN 3384-1:2024. Основные технические изменения включают в себя:

• Все технические требования к продукции удалены (перенесены в DIN 3384-1)
• Новые требования к сертификации третьих сторон (согласно DIN EN ISO/IEC 17065)
• Усовершенствованная область надзора (новая глава 9)

---

Сравнение структур оценки соответствия

Элементы оценки	Требования версии 2007 года	Изменения в версии 2024 года
Орган по сертификации	Требования третьих сторон не указаны	Обязательное участие сторонних органов по сертификации (4.2.1)
Элементы испытаний	Интегрированы в стандарты на продукцию	Отдельная таблица (таблица 1) с добавлением проверки совместимости с водородом
Система качества	Базовый контроль производства	Полные требования системы QS (главы 8-9)

---

Ключевые технические требования

Проверка материалов

Металлические материалы должны иметь заводской сертификат типа DIN EN 10204 2.2. Нестандартные материалы должны пройти оценку эквивалентности, проводимую органом по сертификации (4.2.1.1). Для применения в среде водородосодержащего газа с объёмной долей водорода более 20% требуется дополнительный анализ механики разрушения (Приложение А).

Процесс соединения

Паяные соединения должны пройти:

1. Сертификацию состава припоя (4.3.2.2)
2. Испытание типа соединения (4.3.3.3)
3. Проверку высокотемпературной герметизации (4.3.5.2)

---

Рекомендации по внедрению

Меры реагирования компании

• Создайте расширенную документацию по качеству: Включите немецкие версии руководства по установке (6.2) и документации по продукту (7.2.2)
• Улучшите производственные записи: Храните данные проверок не менее 10 лет, как требуется в Таблице 2 (8.3)
• Подготовка к сертификации: Выберите орган по сертификации с DIN EN Квалификации ISO/IEC 17065

Управление циклом надзора

Обратите внимание на ключевые временные узлы:

• Контрольное тестирование: Не реже одного раза в 2 года (9.1.3)
• Аудит надзора: Самый длительный интервал — 2 года (9.2.4)
• Обновление документа: Руководство по установке требует ежегодного пересмотра (таблица 2)

DIN 3384-2:2024-04 Ссылочный документ

• DIN EN 10204 Металлические изделия - Виды документов контроля; Немецкая версия EN 10204:2004.
• DIN EN ISO/IEC 17065 Оценка соответствия. Требования к органам, сертифицирующим продукцию, процессы и услуги (ISO/IEC 17065:2012); Немецкая и английская версия EN ISO/IEC 17065:2012.
• DIN EN ISO/IEC 17067 Оценка соответствия – Основы сертификации продукции и рекомендации по схемам сертификации продукции (ISO/IEC 17067:2013); Немецкая и английская версии EN ISO/IEC 17067:2013.

DIN 3384-2:2024-04 История

• 2024 DIN 3384-2:2024-04 Трубопроводы. Часть 2. Оценка соответствия соединений гофрированных металлических шлангов из нержавеющей стали в соответствии с DIN EN 16617 для горючих газов.
• 2024 DIN 3384-2:2024 Трубопроводы. Часть 2. Оценка соответствия соединений гофрированных металлических шлангов из нержавеющей стали в соответствии с DIN EN 16617 для горючих газов.
• 2023 DIN 3384-2:2023-08 Трубопроводы. Часть 2. Оценка соответствия соединений гофрированных металлических шлангов из нержавеющей стали в соответствии с DIN EN 16617 для горючих газов.
• 2023 DIN 3384-2 E:2023 Проект документа - Трубопроводы - Часть 2: Оценка соответствия соединений гофрированных металлических шлангов из нержавеющей стали в соответствии с DIN EN 16617 для горючих газов
