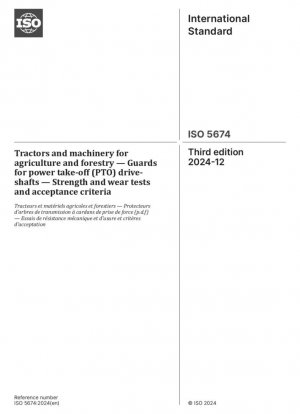

ISO 5674:2024
Тракторы и машины для сельского и лесного хозяйства — Защитные кожухи для карданных валов отбора мощности (ВОМ) — Испытания на прочность и износ, критерии приемки

Стандартный №

ISO 5674:2024

Дата публикации

2024

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 5674:2024

сфера применения

Ключевые моменты обновления стандарта

Сравнение версий Размеры	Издание 2004 г.	Издание 2024 г.
Область применения	Тип 1-3 PTO	Недавно добавленный тип 4 PTO (ISO 500-1:2014)
Требования к УФ-испытаниям	Неоднозначное описание спектральной освещенности	Четко ссылается на ISO 4892-2:2013/Amd 1:2021
Скорость испытания	Равномерно 1000 об/мин	Тип 4 использует 1300 об/мин

---

Основные требования к испытанию

1. Испытание на износ

• Цикл испытаний: 48 часов при высокой температуре (85 °C) + 48 часов при комнатной температуре попеременно
• Требования к скорости: Тип 4 ВОМ 1300 об/мин, другие типы 1000 об/мин
• Предельный крутящий момент: ≤2,5 Н·м на гнездо подшипника, ≤10 Н·м для всего вала

2. Система испытаний на прочность

Тип испытания	Условия нагружения	Критерии квалификации
Динамическая радиальная нагрузка	Вертикальная нагрузка 500 Н/60 с	Нет отказа защиты, нет разрушения конструкции
Статическая осевая нагрузка	250 Н (коническое трубчатое соединение) 1000 Н (подшипник)
Динамическая осевая нагрузка	Двунаправленная нагрузка 500 Н/60 с

---

Специальные испытания на воздействие окружающей среды

Испытание на воздействие низких температур (-35 °C)

1. Испытание на удар:
   • Диаметр трубы ≤ 80 мм: 2,5 кН
   • Диаметр трубы > 80 мм: D×0,031 кН (максимум 3,5 кН)

Испытание на старение под воздействием УФ-излучения (пластиковый защитный кожух)

Параметры	Требования
Время испытания	1000 часов
Интенсивность облучения	505 Вт/м² УФ
Класс цветового различия	ISO 105-A02≥Класс 3

---

Рекомендации по внедрению

Оптимизация процесса испытаний

1. Установите приоритет испытаний на износ (включая этап высокой температуры)
2. Выполните испытания при низкой температуре после завершения основных испытаний на прочность
3. Испытания УФ-излучения можно проводить параллельно с механическими испытаниями

Проверка новой конструкции экрана

Для экранов с нетрадиционными конструкциями рекомендуется:

• См. смешанный план испытаний в Приложении D
• Сосредоточьтесь на осевой растягивающей нагрузке (≤3,5 кН)
• Проверьте деформацию при 1,25-кратной максимальной длине

ISO 5674:2024 Ссылочный документ

• ISO 105-A02:1993 Текстиль; тесты на стойкость окраски; часть A02: шкала серого для оценки изменения цвета
• ISO 4892-1:2016 Пластмассы. Методы воздействия лабораторных источников света. Часть 1. Общие указания.
• ISO 4892-2:2013 Пластмассы. Методы воздействия лабораторных источников света. Часть 2. Ксеноновые дуговые лампы.
• ISO 4892-2:2013/Amd 1:2021 Пластмассы. Методы воздействия лабораторных источников света. Часть 2. Ксеноновые дуговые лампы. Изменение 1. Классификация фильтров дневного света.
• ISO 500-1:2014 Тракторы сельскохозяйственные. Коробка отбора мощности заднего типа 1, 2, 3 и 4. Часть 1. Общие характеристики, требования безопасности, размеры главного щитка и зоны просвета.
• ISO 5673-1:2005 Тракторы и машины сельскохозяйственные. Карданные валы отбора мощности и соединения для ввода мощности. Часть 1. Общие требования к изготовлению и безопасности.

ISO 5674:2024 История

• 2024 ISO 5674:2024 Тракторы и машины для сельского и лесного хозяйства — Защитные кожухи для карданных валов отбора мощности (ВОМ) — Испытания на прочность и износ, критерии приемки
• 2004 ISO 5674:2004/Amd 1:2005 Тракторы и машины для сельского и лесного хозяйства. Защитные устройства приводных валов отбора мощности (ВОМ). Испытания на прочность и износ и критерии приемки.
• 2004 ISO 5674:2004 Тракторы и машины для сельского и лесного хозяйства. Защитные устройства приводных валов отбора мощности (ВОМ). Испытания на прочность и износ и критерии приемки.
• 1982 ISO 5674:1982 Тракторы и машины для сельского и лесного хозяйства. Защитные устройства приводных валов отбора мощности. Методы испытаний
