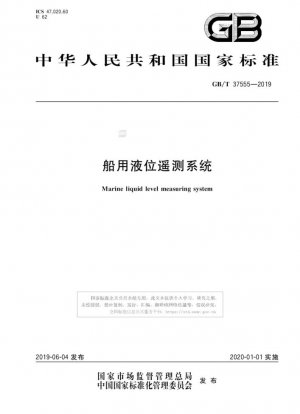

GB/T 37555-2019
Морская система измерения уровня жидкости (Англоязычная версия)

Стандартный №

GB/T 37555-2019

язык

Китайский, Доступно на английском

Дата публикации

2019

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 37555-2019

сфера применения

Классификация и принципы работы систем телеметрии уровня морской жидкости

Системы телеметрии уровня морской жидкости — это устройства, предназначенные для измерения уровня жидкостей в отсеках судна и широко используемые на танкерах, грузовых судах и других судах. Настоящий стандарт классифицирует эти системы по основным типам в зависимости от используемых устройств сбора данных: пневматические, газоэлектрические, давления, поплавковые, микроволновые/радиолокационные и гидроакустические.

Типы телеметрических систем измерения уровня жидкости	Состав устройств сбора данных	Краткое описание принципа работы
Пневматический тип	Устройство-источник воздуха, устройство регулирования давления воздуха, измерительная трубка уровня жидкости, устройство буферного давления	Высота уровня жидкости измеряется с помощью воздушного баланса, при этом избыточное давление воздуха выходит в виде пузырьков.
Пневмоэлектрический тип	Устройство подачи воздуха, преобразователь давления/тока, устройство регулирования давления воздуха и т. д.	Преобразует сигналы давления воздуха в электрические сигналы и рассчитывает уровень жидкости с помощью автоматических контрольных устройств.
Тип давления	Датчик давления, предохранительный барьер, устройство измерения и контроля уровня жидкости	Непосредственно измеряет статическое давление жидкости с помощью датчика давления и преобразует его в высоту уровня жидкости.
Поплавковый тип	Поплавок, магнит и компонент микродвижения (или светочувствительное устройство)	Использует изменения плавучести для управления магнитными или оптическими сигналами с целью индикации высоты уровня жидкости.
Тип СВЧ/Радар	Свч-зонд (передатчик и приемник)	Вычисляет высоту уровня жидкости по времени отражения микроволн, обеспечивая бесконтактное измерение.
Тип гидролокатора	Акустический датчик-зонд (блок передатчика и приемника гидролокатора)	Проникает через стенку контейнера для измерения времени эха для обнаружения уровня жидкости.

Сравнение рамок стандартов и анализ технических требований

Настоящий стандарт определяет требования к классификации, методу нумерации, проектированию, производству и испытаниям для морских телеметрических систем измерения уровня жидкости. Основные технические показатели включают в себя:

• Диапазон измерений: Нижний предел - 0 м, верхний предел может достигать 40 м.
• Погрешность измерений: Погрешность пневматических, пневмоэлектрических и напорных типов составляет менее ±1,5% полной шкалы, а погрешность повторяемости составляет менее ±0,75% полной шкалы; погрешность других типов должна быть менее ±10 мм.
• Нагрузочная способность: Система должна выдерживать 125% от верхнего предела диапазона без утечек, деформации или повреждений.
• Адаптивность к окружающей среде: Охватывает такие испытания, как высокая температура, низкая температура, влажное тепло, соляной туман и плесень, чтобы гарантировать нормальную работу системы в суровых условиях.

Предпосылки разработки стандартов и анализ технологического развития

Стандартизация систем телеметрии уровня морской жидкости направлена на обеспечение безопасности и надежности судового оборудования. В частности, при транспортировке и хранении жидкостей точное измерение уровня важно для предотвращения утечек, оптимизации загрузки и обеспечения безопасности мореплавания.

Технологическое развитие:

• Переход от традиционных механических уровнемеров к электронным повысил точность и надежность измерений.
• Внедрение микроволновых, радиолокационных и гидроакустических технологий сделало возможным бесконтактное измерение, повысив применимость и безопасность.
• С развитием интеллектуальных технологий современные системы телеметрии уровня начали поддерживать несколько интерфейсов связи (таких как шина CAN и RS485), что упрощает интеграцию и управление информацией.

GB/T 37555-2019 Ссылочный документ

• GB/T 13306 Тарелки
• GB/T 13384  Общие технические условия на упаковку механических и электротехнических изделий
• GB/T 191 Упаковка и хранение графические символы маркировка*， 2025-08-29 Обновление
• GB/T 4208-2017 Степени защиты, обеспечиваемые корпусом (код IP)
• GB/T 6388 Знак отгрузки транспортной упаковки
• GB/T 8355-2008 Общие технические условия на электроизмерительные и контрольные приборы для судов

GB/T 37555-2019 История

• 2019 GB/T 37555-2019 Морская система измерения уровня жидкости
