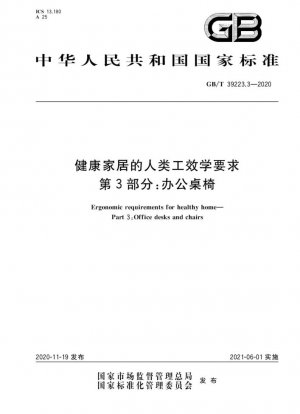

GB/T 39223.3-2020
Эргономические требования для здорового дома. Часть 3. Офисные столы и стулья. (Англоязычная версия)
- Стандартный №
- GB/T 39223.3-2020
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2020
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 39223.3-2020
- сфера применения
-
Интерпретация основного содержания стандарта
GB/T 39223.3-2020 устанавливает комплексную систему оценки эргономики здоровья, основанную на таких параметрах, как размерная конструкция, распределение давления и ощущение материала офисных столов и стульев. Стандарт уделяет особое внимание поддержке и защите изгиба позвоночника человека, эффективно предотвращая профессиональные заболевания поясничного отдела позвоночника благодаря двойному механизму защиты: высоте опорной поверхности поясницы (170–250 мм) и высоте опорной поверхности кифоза (460–550 мм).
Сравнение основных технических показателей
Категория параметров Требования к столу Требования к офисному креслу Метод испытания Основные размеры Пространство под столом ≥580 мм Высота сиденья 400-515 мм Испытание с 50-процентильной нагрузкой Характеристика угла - Наклон сиденья -4°~5° Точность измерителя угла ±1° Распределение давления - Седалищная область ≤25 кПа Система измерения распределения давления
Ключевые моменты реализации и примеры использования
Пример использования конструкции поясничной опоры
Эргономичное кресло определенного бренда, сочетающее в себе регулируемую поясничную опору (диапазон регулировки 10–50 мм) и изогнутую спинку (высота углубления 15–30 мм), получило отличную оценку в 92 балла по результатам тестирования пользовательского опыта. Его техническое решение полностью соответствует требованиям пункта 4.1.2.2.2 стандарта.
Распространённые несоответствия
- Давление на поверхность сиденья превышает стандарт (измеренное значение 32 кПа против стандартных 25 кПа)
- Недостаточная внутренняя ширина подлокотника (измеренное значение 400 мм против стандартных 460 мм)
- Недостаточный угол наклона спинки сиденья (всего 10° против стандартных 15°)
Анализ эволюции стандарта
Основные достижения этого стандарта по сравнению с GB/T 3326:
- Добавлена система количественной оценки пользовательского опыта (Приложение B)
- Уточнение параметров динамической регулировки (таких как изменение угла наклона спинки сиденья)
- Введение биомеханических показателей, таких как распределение давления тела
Рекомендации по внедрению на предприятии
Этап проектирования
Рекомендуется использовать систему моделирования распределения давления в 3D для прогнозирования давления на поверхности сиденья и обеспечения давления в седалищной кости ≤25 кПа. Для проектирования конструкции см. геометрические параметры поверхности поясничной опоры, показанные на рисунке 6.
Испытания и сертификация
Необходимые подготовительные работы:
- 50-процентильный испытательный манекен, соответствующий GB/T 10000
- Измерительное оборудование с минимальной шкалой 1 мм
- Команда по пользовательскому опыту из 10 человек (ИМТ 20-25)
GB/T 39223.3-2020 Ссылочный документ
- GB/T 10000 Размер тела взрослого китайца*， 2023-08-06 Обновление
- GB/T 3326 Мебель. Основные размеры столов, стульев и табуреток.
- GB/T 39223.3 Эргономические требования для здорового дома. Часть 3. Офисные столы и стулья.
GB/T 39223.3-2020 История
- 2020 GB/T 39223.3-2020 Эргономические требования для здорового дома. Часть 3. Офисные столы и стулья.
