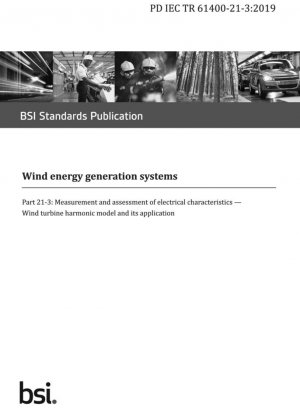

PD IEC TR 61400-21-3:2019
Системы производства ветровой энергии. Измерение и оценка электрических характеристик. Гармоническая модель ветряной турбины и ее применение.

Стандартный №

PD IEC TR 61400-21-3:2019

Дата публикации

2019

Разместил

British Standards Institution (BSI)

Последняя версия

PD IEC TR 61400-21-3:2019

сфера применения

В этой части IEC 61400 содержатся руководящие принципы по применению, конструкции и рекомендации по определению гармонических моделей для ветровых турбин (ВЭУ). Гармоническая модель в данном техническом отчете относится к модели, которая отображает гармонические излучения при взаимодействии различных типов ВЭУ с подключенной сетью. В настоящем документе основное внимание уделяется техническому руководству по гармонической модели WT и подробно описывается применение, структура и проверка гармонической модели. Представляя общее понимание представления WT с точки зрения гармонической производительности, этот документ направлен на то, чтобы приблизить общую концепцию гармонических моделей к отрасли (например, поставщикам, разработчикам, системным операторам, академическим кругам и т. д.). В данной статье предлагается стандартизированный метод представления гармонических моделей ВТ. Гармоническая модель найдет широкое применение в различных областях электротехники, связанных с проектированием, анализом и оптимизацией электрической инфраструктуры для наземных и морских ветровых электростанций (ВЭС). Структура гармонической модели будет иметь следующие потенциальные области применения: 　——Оценка гармонических характеристик ВЭУ при проектировании электрической инфраструктуры и исследованиях подключения к сети; 　——Гармоническое исследование/анализ современных энергосистем, содержащих несколько ветрогенераторов с преобразователями на стороне сети; 　——Разработка активного или пассивного фильтра гармоник для оптимизации электрической инфраструктуры (например, формирование резонансной характеристики) и соответствия требованиям различных сетевых кодексов; 　——Определение размеров электрических компонентов в электрической инфраструктуре ВЭС (например, потери гармоник, статическая компенсация реактивной мощности, уровень шума, уровни гармонической совместимости и т. д.); 　——Оценка влияния фоновых искажений внешней сети на оценку гармоник ВТ; 　——Стандартизированный интерфейс связи для обмена данными о гармониках ВТ между различными заинтересованными сторонами (например, системными операторами, генераторами, разработчиками и т. д.); 　——Общий интерфейс для гармонических исследований разработчиками инженерного программного обеспечения; 　——Возможные контрольные показатели для WT, представленные академическими кругами и промышленностью. В крупных системах, особенно при подключении к нескольким кластерам ветровых электростанций с различными типами ветровых турбин (например, различные типы ветровых турбин, подключенные к одной и той же морской или береговой подстанции), преимущество стандартизированной оценки гармонических характеристик ветровых турбин с помощью гармонических моделей становится все более важным. Гармонические модели WT могут охватывать диапазоны целых гармоник до 40-го, 50-го или 100-го порядка и могут быть расширены до более высоких гармонических диапазонов в зависимости от требований и областей применения, а также охватывать интергармонические компоненты.

PD IEC TR 61400-21-3:2019 Ссылочный документ

• IEC 60050-415:1999  Международный электротехнический словарь. Часть 415: Системы ветряных турбин-генераторов
• IEC 61000-4-7:2002 Электромагнитная совместимость (ЭМС). Часть 4-7. Методы испытаний и измерений; Общее руководство по измерению гармоник и интергармоник и контрольно-измерительным приборам для систем электропитания и подключенного к ним оборудования.
• IEC 61400-21-1:2019 Системы производства ветровой энергии. Часть 21-1. Измерение и оценка электрических характеристик. Ветровые турбины
• IEC TR 61000-3-6:2008 Электромагнитная совместимость (ЭМС). Часть 3-6: Ограничения. Оценка пределов выбросов для подключения искажающих установок к энергосистемам среднего, высокого и сверхвысокого напряжения.

PD IEC TR 61400-21-3:2019 История

• 2019 PD IEC TR 61400-21-3:2019 Системы производства ветровой энергии. Измерение и оценка электрических характеристик. Гармоническая модель ветряной турбины и ее применение.
