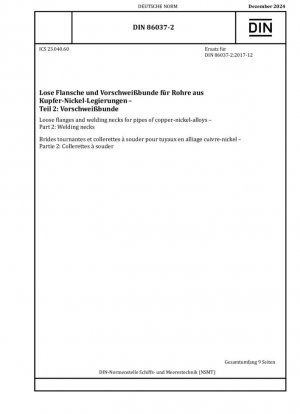

DIN 86037-2:2024-12
Кламши и сварные штуцера для труб из монельских сплавов - Часть 2: Сварные штуцеры
- Стандартный №
- DIN 86037-2:2024-12
- Дата публикации
- 2024
- Разместил
- German Institute for Standardization
- Последняя версия
- DIN 86037-2:2024-12
- сфера применения
-
Анализ развития технологий стандартов
DIN 86037-2:2024, основной стандарт для соединений труб из медно-никелевых сплавов для судостроения, включает пять основных технических усовершенствований по сравнению с редакцией 2017 года: добавление материала CW 354H (CuNi30Mn1Fe), расширенная область применения труб, улучшенные требования к маркировке и оптимизированная система допусков размеров (см. сравнительную таблицу ниже). Этот стандарт вместе с DIN 86037-1/-3 образует полную систему фланцевых соединений.
Технические параметры Издание 2017 г. Издание 2024 г. Влияние изменений Применимые материалы Только CuNi10Fe1.6Mn Добавлен CuNi30Mn1Fe Расширенные условия коррозионной стойкости Допуски размеров Марка ISO 2768-m Новые специальные допуски для DN≥600 Повышенная точность посадки для больших Диаметры Требования к канавке Одинаковый паз под углом 45° Сортировка по толщине стенки Оптимизация технологичности сварки
Основные размеры и структурные характеристики
Сварная шейка формы B, указанная в стандарте (см. рисунок 1 стандарта), имеет ступенчатую конструкцию. Его основные параметры включают в себя:
- Диаметр торца d1: Диапазон допусков от ±0,3 мм (DN25) до ±1,2 мм (DN1200)
- Диаметр уплотнительной поверхности d4: Унифицированный допуск ±1~2 мм
- Угол разделки: Делится на 30° (3-5 мм) и 45° (＞5 мм) в зависимости от толщины стенки
Типичный случай применения: приварная горловина DN500 (d1=508 мм) и DIN При установке свободного фланца 86037-3 убедитесь, что осевой зазор составляет ≤ 2 мм.
Технические требования к материалам
Стандарт допускает два материала из медно-никелевого сплава:
CuNi10Fe1.6Mn: соответствует требованиям WL 2.1972, с типичным пределом текучести ≥240 МПа
CuNi30Mn1Fe(CW 354H): поставляется в соответствии с DIN EN 12449 и должен соответствовать классу прочности R350, указанному в DIN 86028 (предел прочности ≥350 МПа)
Рекомендации по внедрению
- Квалификация процедуры сварки должна включать специальные параметры процесса для материала CW 354H
- Для компонентов большого диаметра (DN≥600) требуется дополнительный этап проверки круглости.
- Логотип должен быть выгравирован лазером и включать семь элементов, включая номер стандарта и марку материала.
DIN 86037-2:2024-12 Ссылочный документ
- DIN 86028 Сварные штуцеры из CuNi10Fe1,6Mn и CuNi30Mn1Fe - технические спецификации
- DIN EN 12449 Медь и медные сплавы. Трубы бесшовные круглые общего назначения.
- DIN ISO 2768-1 Общие допуски; допуски на линейные и угловые размеры без указания индивидуальных допусков; идентичен ISO 2768-1:1989
DIN 86037-2:2024-12 История
- 2024 DIN 86037-2:2024-12 Кламши и сварные штуцера для труб из монельских сплавов - Часть 2: Сварные штуцеры
- 2023 DIN 86037-2:2023-02 Фланцы свободные и муфты приварные для труб из медно-никелевых сплавов. Часть 2. Муфты приварные / Примечание: Дата выпуска 13.01.2023 *Предназначены в качестве замены DIN 86037-2 (2017-12).
- 2017 DIN 86037-2:2017-12 Фланцы свободные и муфты приварные для труб из медно-никелевых сплавов. Часть 2. Муфты приварные / Примечание: Заменить стандартом DIN 86037-2 (2023-02).
- 2017 DIN 86037-2 E:2017-04 Фланцы свободные и шейки приварные для труб из медно-никелевых сплавов - Часть 2. Муфты приварные
- 2017 DIN 86037-2:2017 Фланцы свободные и шейки приварные для труб из медно-никелевых сплавов - Часть 2. Муфты приварные
- 1995 DIN 86037-2:1995 Фланцы свободные и шейки приварные для труб из медно-никелевых сплавов - Часть 2. Муфты приварные
- 0000 DIN 86037-2:1978
