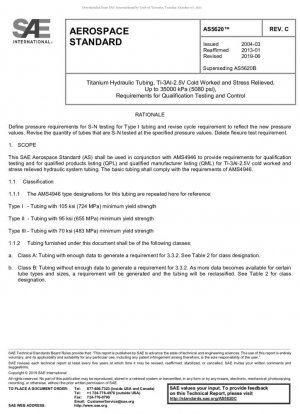

Стандарт SAE AS5620C, основная техническая спецификация для труб из титанового сплава в аэрокосмических гидравлических системах, был недавно пересмотрен в июне 2019 года. Этот стандарт, используемый совместно с AMS4946, устанавливает всеобъемлющую систему квалификационных испытаний и контроля качества, специально для холоднодеформированных гидравлических трубок Ti-3Al-2.5V со снятым напряжением.
По сравнению с версией B, AS5620C отличается тремя основными техническими обновлениями: во-первых, переопределением требований к давлению для испытания SN труб типа I; во-вторых, корректировкой количества испытательных образцов при заданном давлении; и, наконец, отменой требования к испытанию на изгиб. Эти изменения отражают возросшие требования аэрокосмической промышленности к надежности гидравлических систем, в частности, более глубокое понимание усталостных свойств материалов в условиях высокого давления.
| Стандартная версия | Требования к испытательному давлению | Количество образцов | Испытательные элементы | Применимый диапазон давления |
|---|---|---|---|---|
| AS5620B | Исходное значение давления | Исходное количество | Включить испытание на изгиб | До 5000 фунтов на кв. дюйм |
| AS5620C | Измененное значение давления | Скорректированное количество | Удалить испытание на изгиб | До 5000 фунтов на кв. дюйм psi |
Стандарт устанавливает трехуровневую систему классификации прочности, основанную на классификации типов AMS4946: тип I имеет минимальный предел текучести 724 МПа, тип II - 655 МПа, а тип III - 483 МПа. Что еще более важно, он вводит два уровня классификации полноты данных: класс A и класс B. Этот инновационный механизм классификации обеспечивает научный характер и возможность соблюдения технических требований.
Согласно стандарту AS603, образцы U-образной или S-образной формы, согнутые на 160 градусов, должны пройти 400 000 циклов испытаний без утечки. Это требование обеспечивает надежность гидравлических трубок в сложных трубопроводных системах.
Трубы класса А требуют строгого испытания кривой SN с использованием синусоидальной импульсной нагрузки, при этом шесть образцов испытываются на каждом из двух ключевых уровней: давление точки перегиба и давление предела выносливости. Конкретные требования приведены в таблице ниже:
| Номинальное давление (psi) | Испытательное давление точки перегиба (psi) | Минимальное количество циклов в точке перегиба | Давление предела выносливости (psi) | Минимальное количество циклов при пределе выносливости |
|---|---|---|---|---|
| 5000 | 15700 | 24000 | 9400 | 10000000 |
| 3000 | 10700 | 13200 | 6500 | 10000000 |
| 2000 | 7900 | 62600 | 6500 | 10000000 |
| 1500 | 5600 | 28600 | 4300 | 10000000 |
Стандарт требует от производителей прохождения аудитов PRI AC7112 и AC7112/6 и получения сертификации квалификации QML. Для включения продукции в список QPL необходимо соответствие сертификации PD2001 и PD2101. Этот механизм двойной сертификации обеспечивает контроль качества на протяжении всей производственной цепочки, от источника производства до конечного продукта. Стандарт определяет пять основных категорий существенных изменений, требующих предварительного одобрения PRI: источник сырья, критерии приемки трубной заготовки, план снижения холодного наклепывания, параметры термообработки и методы испытаний. Изменения в пределах общего снижения холодного наклепывания на 5% считаются незначительными изменениями, что является количественным показателем, обеспечивающим четкую основу для внесения изменений в конструкцию. Ультразвуковой контроль требует дальнейшей оценки, когда аномальные сигналы достигают половины порога отбраковки, что является более строгим требованием по сравнению с традиционными стандартами. Измерение коэффициента сжатия (CSR) является обязательным для труб типов I и II, в то время как трубы типа III не подлежат этому требованию. Стандарт определяет радиус изгиба и длину образца для труб различных диаметров, обеспечивая стандартизированные и сопоставимые испытания. В частности, различные требования к длине для сварных и вращающихся муфт отражают глубокий анализ реальных инженерных условий.
| Наружный диаметр трубки (дюймы) | Угол изгиба | Радиус изгиба | Длина образца U-типа | Длина образца S-типа | Длина прямого образца |
|---|---|---|---|---|---|
| 0,250 | 160° | 0,750 | 5,00 | 10,00 | 9,00 |
| 0,375 | 160° | 1,125 | 6. 00 | 12.00 | 9.00 |
| 0.500 | 160° | 1.500 | 7.00 | 14.50 | 9.00 |
| 1.000 | 160° | 3.000 | 11.00 | 26.00 | 11.00 |
На основании обозначения Таблицы 2 рекомендуется, чтобы Класс А Трубки, такие как 0,250×0,022 Тип I и 0,375×0,032 Тип I, предпочтительны для систем высокого давления 5000 фунтов на кв. дюйм. Эти типы трубок имеют полную поддержку данных испытаний SN.
Для систем 2000 и 4000 фунтов на кв. дюйм в военном применении прямые трубки с фитингами AS85720 или AS85421 могут быть испытаны в течение 200 000 циклов. Эта альтернатива значительно снижает затраты на испытания.
Сосредоточьтесь на контроле планов сокращения холодной обработки, поддержании стабильности параметров термообработки и соблюдении стандартов ультразвукового контроля. Рекомендуется внедрить комплексный процесс управления изменениями, чтобы гарантировать, что любые изменения процесса эффективно контролируются и документируются.
По мере развития аэрокосмической техники в сторону гидравлических систем с более высоким давлением будущие стандарты могут расширить диапазон давления до более чем 8000 фунтов на кв. дюйм. В то же время ожидается, что технология прогнозирования усталостной долговечности, основанная на цифровых двойниках, будет включена в будущие пересмотры стандартов, что позволит перейти от эмпирических испытаний к предиктивному обслуживанию.
Кроме того, применение технологии аддитивного производства при формовании сложных труб также будет способствовать гибкости стандарта в производстве и персонализации, обеспечивая более современную техническую поддержку для следующего поколения аэрокосмических гидравлических систем.
