GJB 2446/19-2017

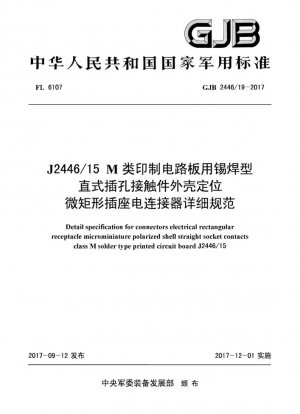

J2446/15 Подробные спецификации для микропрямоугольных розеточных электрических разъемов, расположенных в корпусе, с прямыми гнездовыми контактами паяного типа для печатных плат класса M (Англоязычная версия)
- Стандартный №
- GJB 2446/19-2017
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2017
- Разместил
- Military Standard of the People's Republic of China-General Armament Department
- Последняя версия
- GJB 2446/19-2017
- сфера применения
-
Основная интерпретация технических характеристик для микропрямоугольных разъемов военного назначения
В качестве вспомогательной подробной спецификации для GJB2446A-2011 данная спецификация устанавливает строгие показатели производительности и стандарты производства для специальных сценариев применения разъемов серии J2446/15 в военном электронном оборудовании.
Система кодирования военных компонентов
Сегмент кода Значение Необязательное значение Номер основного компонента Идентификация серии продукта Закреплено за J2446/15 Код количества жил Количество контактов От A (9 жил) до H (100 жил) Обработка поверхности Процесс защиты оболочки Шесть типов, включая гальванопокрытие из чистого алюминия (A) и кадмирование (C)
Основные технические требования
Характеристики конструкции
Используйте прямую конструкцию контакта гнезда и взаимодействуйте со структурой позиционирования оболочки для обеспечения точности соединения:
- Расстояние между контактами: 11,27 мм стандартное расстояние
- Допуски размеров: Неуказанные допуски унифицированы как ±0,13 мм
- Уплотнение интерфейса: Функция уплотнения является стандартной для всей серии
Характеристики материалов
Металлическая оболочка должна быть изготовлена из материалов, соответствующих стандартам класса M. Основные требования включают:
- Резьбовая вставка: нержавеющая сталь + пассивация
- Вывод провода: круглый медный провод TR-0.50 или медный провод 24AWG
- Лужение: специальная формула с содержанием алюминия ≥3%
Рекомендации по внедрению
Ключевые моменты для проектирования и применения
- Сопрягаемые разъемы должны соответствовать спецификациям J2446/I и J2446/3
- Размеры отверстий для печатной платы должны строго соответствовать рисунку 3
- Контроль момента затяжки при установке: шпилька M2 ≤ 0,28 Н·м, M2.5 ≤ 0,46 Н·м
Стандартная эволюция Анализ
По сравнению с версией общих технических условий 2011 года, в этой версии в основном усилены следующие требования:
- Точный контроль состава контактного покрытия
- Дифференцированные требования к резьбовым вставкам для изделий с разным количеством сердечников
- Специальные технические условия на процесс химического никелирования (N) для аэрокосмической промышленности
GJB 2446/19-2017 Ссылочный документ
- GB/T 3953-2009 Проволока медная круглая электротехнического назначения.
- GJB 2446A-2011 Общие технические условия на расположение корпуса микропрямоугольных электрических соединителей
GJB 2446/19-2017 История
- 2017 GJB 2446/19-2017 J2446/15 Подробные спецификации для микропрямоугольных розеточных электрических разъемов, расположенных в корпусе, с прямыми гнездовыми контактами паяного типа для печатных плат класса M
