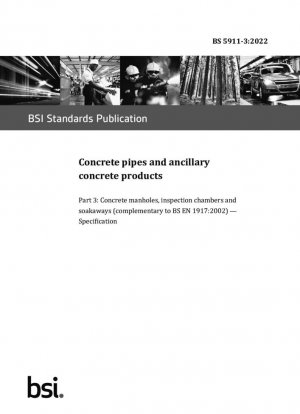

BS 5911-3:2022
Бетонные трубы и вспомогательные бетонные изделия. Бетонные люки, смотровые камеры и колодцы (дополнительно к BS EN 1917:2002). Спецификация

Стандартный №

BS 5911-3:2022

Дата публикации

2022

Разместил

British Standards Institution (BSI)

Последняя версия

BS 5911-3:2022

сфера применения

Анализ основного содержания стандарта

BS 5911-3:2022, дополнительный стандарт к BS EN 1917:2002, регулирует технические требования к бетонным смотровым, наблюдательным и фильтрационным колодцам. Стандарт распространяется на круглые и прямоугольные колодцы диаметром до DN1250 и распространяется на круглые конструкции колодцев диаметром до DN3000.

---

Требования к материалам и конструкциям

Элементы	Требования	Методы испытаний
Состав бетона	Соответствует классу защиты от коррозии AC-4 по BS 8500-1:2019, с минимальным содержанием цементного материала согласно Таблице A.12	BS EN 1917 Приложение B
Поверхностные поры	Глубина ≤ 12 мм, диаметр ≤ 12 мм (кроме краевых участков)	Приложение C. Специальное обнаружение калибром
Геометрические допуски

Тип нагрузки	Класс 1	Класс 2
Горизонтальная разрушающая нагрузка (кН/м)	31	56
Вертикальная испытательная нагрузка (кН)	250 (обложка)

---

Ключевые моменты обновления

Основные изменения в издании 2022 года включают:

1. Интеграция требований к неармированным/армированным бетонным наблюдательным колодцам в исходный стандарт BS 5911-4
2. Тип цемента должен соответствовать таблице A.6 стандарта BS 8500-1:2019
3. Новые марки прочности для крупногабаритных колодцев DN2100–3000
4. Уточнены требования к проверке эксплуатационных характеристик уплотнительных материалов (EPDM или пластиковый уплотнитель)

---

Рекомендации по внедрению

Этап проектирования

• Шахты DN900 запрещено оборудовать ступеньками, они могут использоваться только как подъемные шахты
• Прямоугольные шахты LN1250 и выше требуют расчета конструкций в соответствии с Еврокодом
• Уровень грунтовых вод и транспортные нагрузки должны учитываться при выборе типа уплотнения

Приемка конструкции

• Анкеры с накладками должны пройти испытание на растяжение в 1,2–1,5 раза больше веса (Приложение F)
• Запрещен прямой контакт с бетоном во время испытания соединений вертикальной нагрузкой
• Размер отверстия смотрового колодца должен соответствовать правилам безопасности ОТ, ПБ и ООС (минимум 430×430 мм)

Анализ развития технологий

По сравнению с версией 2010 года настоящий стандарт усиливает:

Размеры	Издание 2010 года	Издание 2022 года
Требования к коррозии	Условия AC-2	Условия AC-4 (расчетный срок службы 100 лет)
Проверка прочности	Только ниже DN1250	Расширено до DN3000 (добавлен новый класс 2)
Характеристики уплотнения	Метод испытания не указан	Требуется проверка давлением 0,5 бар

BS 5911-3:2022 Ссылочный документ

• BS EN 1008:2002 Вода для затворения бетона. Спецификация отбора проб, испытаний и оценки пригодности воды, включая воду, полученную в результате процессов в бетонной промышленности, в качестве воды для затворения бетона.
• BS EN 12620:2002+A1:2008 Заполнители для бетона
• BS EN 13101:2002 Ступени для подземных помещений для людей. Требования, маркировка, испытания и оценка соответствия
• BS EN 15167-1 Измельченный гранулированный доменный шлак для использования в бетоне, строительных растворах и растворах. Определения, характеристики и критерии соответствия.
• BS EN 1917:2002 Люки и смотровые камеры бетонные неармированные, стальные и армированные.
• BS EN 450-1 Летучая зола для бетона. Определение, характеристики и критерии соответствия
• BS EN 752:2017 Водосточные и канализационные системы снаружи зданий. Управление канализационной системой
• BS EN 934-2 Добавки для бетона, растворов и растворов. Добавки в бетон. Определения, требования, соответствие, маркировка и маркировка

BS 5911-3:2022 История

• 2022 BS 5911-3:2022 Бетонные трубы и вспомогательные бетонные изделия. Бетонные люки, смотровые камеры и колодцы (дополнительно к BS EN 1917:2002). Спецификация
• 2010 BS 5911-3:2010+A1:2014 Бетонные трубы и вспомогательные бетонные изделия. Часть 3: Спецификация для неармированных и железобетонных колодцев и колодцев (дополнительно к BS EN 1917:2002).
• 2010 BS 5911-3:2010 Бетонные трубы и вспомогательные бетонные изделия. Спецификация для неармированных и железобетонных колодцев и колодцев (дополнительно к BS EN 1917:2002)
• 2002 BS 5911-3:2002 Бетонные трубы и вспомогательные бетонные изделия. Спецификация для неармированных и железобетонных колодцев и колодцев (дополнительно к BS EN 1917:2002)
• 1982 BS 5911-3:1982 Сборные железобетонные трубы, фитинги и вспомогательные изделия. Спецификация труб и фитингов с кольцевыми соединениями.
