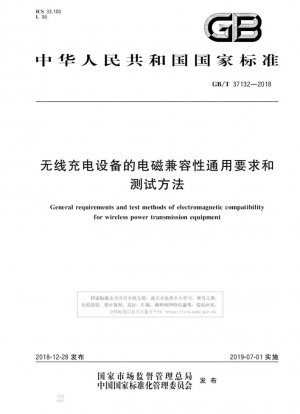

GB/T 37132-2018
Общие требования и методы испытаний электромагнитной совместимости оборудования беспроводной передачи энергии (Англоязычная версия)

Стандартный №

GB/T 37132-2018

язык

Китайский, Доступно на английском

Дата публикации

2018

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 37132-2018

сфера применения

Интерпретация основного содержания стандарта

В этом стандарте впервые систематически определены требования к электромагнитной совместимости оборудования для беспроводной зарядки, с упором на контроль электромагнитных помех и возможности борьбы с помехами в диапазоне частот 9 кГц–6 ГГц. В стандарте инновационно принята система градации A/B:

Классификация	Применимая среда	Пределы излучаемых помех (30 МГц–1 ГГц)	Типичное оборудование
Класс A	Промышленные площадки	30–47 МГц: 68 дБ(мкВ/м)	Промышленные зарядные станции высокой мощности
Класс B	Жилые/коммерческие помещения	30–80 МГц: 30 дБ(мкВ/м)	Беспроводные зарядные устройства для мобильных телефонов

---

Основные требования к испытаниям

1. Настройка рабочего режима

Стандарт предусматривает, что необходимо протестировать два рабочих состояния передающего устройства и приемного устройства:

Режим	Требования к конфигурации	Фокус теста
Режим ожидания	Состояние без передачи энергии	Потребление энергии в режиме ожидания и гармоники
Режим передачи энергии	Работа при номинальной нагрузке	Кондуктивные помехи и излучаемые излучения

2. Правила освобождения диапазона частот

Особые условия освобождения рабочего диапазона частот от тестирования:

13,56 МГц: диапазон освобождения 13,553–13,567 МГц
• 27,12 МГц: диапазон освобождения 26,957–27,283 МГц

---

Основные предельные показатели

Кондуктивные помехи (порт постоянного тока)

Полоса частот	Ограничение класса A	Ограничение класса B
0,15–0,5 МГц	100 дБ(мкВ)	66–56 дБ(мкВ)
0,5–5 МГц	86 дБ(мкВ)	56 дБ(мкВ)

Требования к устойчивости к излучаемым помехам

Все устройства должны пройти следующие строгие испытания уровня:

• 80 МГц–1 ГГц: 10 В/м (немодулированный)
• 1,4–6 ГГц: 3 В/м (немодулированный)
• Используйте синусоиду 1 кГц для 80% амплитудной модуляции

---

Рекомендации по реализации

Меры предосторожности на этапе проектирования

1. Выбор фильтра: Рекомендуется использовать фильтр π-типа на входе питания, а частота среза должна быть ниже 150 кГц
2. Конструкция экранирования: Для магнитного экранирования вокруг передающей катушки следует использовать магнитные материалы с μ ≥ 100
3. Топография печатной платы: Длина трассы высокочастотного сигнала должна контролироваться в пределах λ/20, чтобы избежать эффекта антенны

Ключевые моменты для подготовки к тесту

• Заранее выполните предварительное сканирование для определения чувствительных частот
• Подготовьте испытательные приспособления для типичной нагрузки и максимального смещения положения
• Подготовьте соединительные и развязывающие цепи для портов питания переменного и постоянного тока соответственно

GB/T 37132-2018 Ссылочный документ

• GB 17625.1-2012 Пределы электромагнитной совместимости Пределы выбросов гармонических токов (входной ток каждой фазы оборудования ≤ 16 А)
• GB 17799.3 Общие стандарты электромагнитной совместимости. Часть 3. Излучения от оборудования в жилых помещениях.*， 2023-12-28 Обновление
• GB 17799.4-2012 Электромагнитная совместимость (ЭМС). Общие стандарты. Стандарты выбросов для промышленных сред.
• GB 4824-2013 Промышленное, научное и медицинское (ПНМ) радиочастотное оборудование. Характеристики помех. Пределы и методы измерения.
• GB/T 17625.2-2007 Пределы электромагнитной совместимости (ЭМС) - Ограничение перепадов напряжения, колебаний напряжения и мерцания в сетях общего пользования низкого напряжения, для оборудования с номинальным током ≤16А на фазу и не подлежащего условному включению
• GB/T 17626.11 Методы испытаний и измерений электромагнитной совместимости. Часть 11. Провалы напряжения, кратковременные прерывания и испытания на устойчивость к изменениям напряжения для оборудования с входным током менее или равным 16 А на фазу.*， 2023-05-23 Обновление
• GB/T 17626.2 Электромагнитная совместимость. Методики испытаний и измерений. Испытание на устойчивость к электростатическим разрядам.
• GB/T 17626.29 Электромагнитная совместимость Методы тестирования и измерения Падения напряжения, короткие перерывы и изменения напряжения при испытаниях на устойчивость порта питания постоянного тока
• GB/T 17626.3 Технология испытаний и измерений на электромагнитную совместимость. Часть 3. Испытание на устойчивость к излучению радиочастотного электромагнитного поля.*， 2023-12-28 Обновление
• GB/T 17626.4 Электромагнитная совместимость－Методы испытаний и измерений－Испытание на устойчивость к быстрым переходным процессам/всплескам
• GB/T 17626.5 Электромагнитная совместимость. Методы испытаний и измерений. Испытание на устойчивость к перенапряжению.*， 2019-06-04 Обновление
• GB/T 17626.6 Электромагнитная совместимость. Методы испытаний и измерений. Устойчивость к кондуктивным помехам, наведенным радиочастотными полями.
• GB/T 17626.8-2006 Электромагнитная совместимость Методы испытаний и измерений Испытание на устойчивость к магнитному полю промышленной частоты
• GB/T 17799.1-2017 Электромагнитная совместимость. Общие стандарты. Иммунитет для жилых, коммерческих и легких промышленных помещений.
• GB/T 17799.2-2003 Электромагнитная совместимость. Общие стандарты. Устойчивость к промышленной среде.
• GB/T 21437.2 Транспорт дорожный. Метод испытания электрических помех от проводимости и связи. Часть 2. Электрическая переходная проводимость только вдоль линий питания.*， 2021-12-31 Обновление
• GB/T 6113.201 Спецификация на аппаратуру и методы измерения радиопомех и помехоустойчивости. Часть 2-1. Методы измерения помех и помехоустойчивости. Проведенные измерения помех.
• GB/T 6113.203 Спецификация на аппаратуру и методы измерения радиопомех и помехоустойчивости. Часть 2-3. Методы измерения помех и помехоустойчивости. Измерения излучаемых помех.*， 2020-12-14 Обновление
• GB/Z 17625.3-2000 Электромагнитная совместимость-Ограничения-Ограничение колебаний напряжения и мерцания в низковольтных системах электропитания для оборудования с номинальным током более 16А
• GB/Z 17625.6 Электромагнитная совместимость. Ограничения. Ограничение излучения гармонических токов в системах низковольтного электропитания для оборудования с номинальным током более 16 А.

GB/T 37132-2018 История

• 2018 GB/T 37132-2018 Общие требования и методы испытаний электромагнитной совместимости оборудования беспроводной передачи энергии
