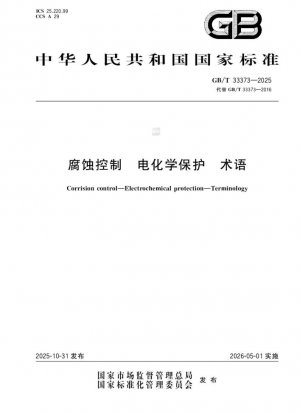

GB/T 33373-2025 (Англоязычная версия) Коррозионный контроль. Электрохимическая защита. Терминология - Стандарты и спецификации PDF

GB/T 33373-2025
Коррозионный контроль. Электрохимическая защита. Терминология (Англоязычная версия)

Стандартный №
GB/T 33373-2025
язык
Китайский, Доступно на английском
Дата публикации
2025
Разместил
General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
Последняя версия
GB/T 33373-2025
заменять
GB/T 33373-2016

сфера применения

Предыстория и технологическая эволюция пересмотренного стандарта GB/T 33373-2025

GB/T 33373-2025, «Терминология электрохимической защиты в борьбе с коррозией», является важным основополагающим стандартом в области борьбы с коррозией в моей стране. Его предшественником была версия, впервые выпущенная в 2016 году. Этот пересмотр проводится на фоне целей моей страны по «двойному углеродному балансу», ее стратегии развития морской энергетики и все более острой необходимости безопасной эксплуатации крупной инфраструктуры. Национальный технический комитет по стандартизации контроля коррозии (SAC/TC 381), ответственный за стандарт, привлек ведущих отраслевых экспертов для проведения работы по его пересмотру в течение нескольких лет с целью создания более научной, систематической и перспективной терминологической системы электрохимической защиты для поддержки стандартизированного управления инженерными решениями по контролю коррозии на протяжении всего их жизненного цикла. Основной движущей силой этого пересмотра является потребность в технологическом развитии. С развитием крупных проектов, таких как глубоководная разработка нефтегазовых месторождений, магистральные нефтегазопроводы, морские мосты и морская ветроэнергетика, сценарии применения технологий электрохимической защиты становятся все более сложными, что предъявляет более высокие требования к точности и систематичности терминологии. В то же время интеграция новых технологий, таких как интеллектуальный мониторинг и анализ больших данных, с традиционной электрохимической защитой привела к появлению новых концепций, таких как интеллектуальные потенциостаты и интеллектуальные системы мониторинга катодной защиты, которые необходимо срочно определить в стандарте. Кроме того, важным аспектом данной редакции является также синергия с международными стандартами (такими как стандарты ISO и NACE), чтобы способствовать международному обмену и сотрудничеству в области технологий борьбы с коррозией в моей стране.

Анализ основной структуры и терминологической системы нового стандарта

Структура стандарта GB/T 33373-2025 состоит из девяти разделов, систематически выстраивающих полную терминологическую цепочку от основ коррозии и электрохимических принципов до конкретных технологий защиты, устранения помех, обнаружения и мониторинга, и даже управления инженерными процессами. По сравнению с версией 2016 года, структура более ясна, а логика более убедительна.

1. Расширение и оптимизация терминологической системы

Новый стандарт внес значительные дополнения, удаления и изменения в терминологию, отражающие углубление понимания в отрасли и расширение технических границ.

  • Новая терминология: добавлено более 60 новых терминов, включая «источник коррозии», «весь жизненный цикл инженерных решений по борьбе с коррозией», «возможность рассеивания тока», «поляризационный зонд», «интеллектуальный потенциостат», «динамические помехи постоянного тока» и «интеллектуальный испытательный стенд для катодной защиты». Эти дополнения точно отражают передовые технологические разработки и проблемы в инженерной практике. Например, введение термина «весь жизненный цикл инженерных решений по борьбе с коррозией» отражает переход от одного технического аспекта к системному подходу к управлению.
  • Удаленная терминология: Такие термины, как «коррозионная среда», которые были слишком общими или уже охватывались другими базовыми стандартами, были удалены, что делает этот стандарт более ориентированным на профессиональную область электрохимической защиты и позволяет избежать избыточности и дублирования терминологии.
  • Измененная терминология: Определения более 50 ключевых терминов, таких как «коррозия», «гальваническая коррозия», «падение напряжения IR» и «вспомогательный анод», были оптимизированы и улучшены, чтобы сделать их более точными и соответствующими современному техническому пониманию и международной практике.

2. Углубленный анализ основных разделов

Глава 5: Катодная защита

Эта глава является ядром стандарта, содержит наибольшее количество терминов и наиболее полную систему. Новый стандарт подразделяет терминологию катодной защиты на три части: «Базовая», «Катодная защита с жертвенным анодом» и «Катодная защита с принудительным током», с более четкой логической иерархией.

  • Базовая часть: Четко определяет основные понятия, такие как катодная защита, потенциал защиты, падение напряжения IR, перезащита и недостаточная защита. Особое внимание уделяется региональной катодной защите, применимой для комплексной защиты сложных зон, таких как крупные станции и доки.

  • Раздел жертвенных анодов: Система определяет параметры работы жертвенных анодов, таких как сплавы цинка, алюминия и магния, включая теоретическую емкость, фактическую емкость, управляющее напряжение и коэффициент использования, предоставляя точную терминологию для выбора анодов и оценки срока их службы.
    • Раздел наложенного тока: Терминология для вспомогательных анодных систем (таких как глубокие анодные блоки, гибкие аноды и натяжные вспомогательные анодные системы) и оборудования питания (таких как потенциостаты и гальванометры) значительно расширена, что отражает развитие технологии в направлении диверсификации, интеллектуальности и совершенствования.Раздел жертвенных анодов: Система определяет параметры работы жертвенных анодов, таких как сплавы цинка, алюминия и магния, включая теоретическую емкость, фактическую емкость и коэффициент использования, Емкость, управляющее напряжение и коэффициент использования обеспечивают точную терминологию для выбора анодов и оценки срока их службы.Раздел «Принудительный ток»: Система значительно расширяет терминологию для вспомогательных анодных систем (таких как глубокие анодные блоки, гибкие аноды и натяжные вспомогательные анодные системы) и оборудования питания (таких как потенциостаты и гальванометры), отражая развитие технологий в направлении диверсификации, интеллектуальности и совершенствования. Глава 7: Помехи от блуждающих токов и их устранение. С быстрым развитием городского железнодорожного транспорта и высоковольтной передачи постоянного тока (ВНП) проблема помех от блуждающих токов становится все более актуальной. Новый стандарт всесторонне усовершенствовал этот аспект. Впервые он четко определяет конкретные типы помех, такие как динамические помехи постоянного тока, помехи постоянного тока в установившемся режиме, помехи от заземляющего электрода ВНП, геомагнитные помехи и приливные помехи, обеспечивая стандартную основу для идентификации и классификации источников помех. Система стандартизирует терминологию для дренажа и его различных методов (прямой, поляризованный, принудительный, заземленный, емкостной, с зажимом и с использованием жертвенного анода), а также определяет соответствующую терминологию для испытаний всего процесса, включая подготовительные испытания, инженерные испытания дренажа и испытания по оценке эффективности дренажа, формируя полную цепочку терминологии контроля помех. Добавлена новая терминология для ключевого защитного оборудования, такого как устройства развязки постоянного тока и поляризованные батареи. Глава девять: Управление электрохимической защитой (новая глава). Это один из наиболее перспективных моментов данной редакции. В этой главе впервые в стандарт терминологии вводится концепция управленческого измерения, охватывающая такие термины, как *инженерная защита катода*, *предприятия по защите катода*, *специалисты по защите катода*, *оценка уровня защиты катода*, *оценка эффективности защиты катода* и *учреждения по оценке*. Это свидетельствует о том, что электрохимическая защитная промышленность моей страны переходит от простых технических применений к стандартизированной и регулируемой промышленной системе, охватывающей все элементы «люди, машины, материалы, методы, окружающая среда и измерения», обеспечивая базовую терминологическую поддержку для сертификации квалификации в отрасли, обучения персонала и оценки качества инженерных работ.

    Сравнительный анализ ключевых терминов в GB/T 33373-2025 и версии стандарта 2016 года

    Для наглядной демонстрации технической эволюции стандарта ниже приводится сравнительный анализ изменений основной терминологии между старой и новой версиями по нескольким параметрам.

    Параметры сравнения GB/T 33373-2016 GB/T 33373-2025 Анализ изменений и тенденции развития
    Структура системы Всего 7 глав, отдельной главы «Управление» нет. Всего 9 глав, включая главу 9 «Управление электрохимической защитой». Система терминологии расширилась от чисто технической ориентации до двойного подхода «технология + управление», что больше соответствует современной концепции управления жизненным циклом в инженерии.
    Основы коррозии Определения относительно просты и не систематизированы. Введены новые понятия, такие как «источник коррозии» (прямой/косвенный), «жизненный цикл инженерного контроля коррозии» и «данные о коррозии». Укрепляется понимание анализа источников коррозии и управления процессами, закладывается терминологическая основа для оценки состояния коррозии на основе данных. Технология катодной защиты: терминология охватывает основные технические моменты. Значительно расширена классификация, добавлены термины «поляризационный зонд», «интеллектуальный потенциостат» и «натяжная/фиксированная/дистанционная вспомогательная анодная система», что отражает тенденцию развития технологии катодной защиты к **интеллектуализации, модульности и индивидуальной настройке**, с терминологией, более тесно соответствующей сложным инженерным задачам. Помехи и дренаж: Классификация блуждающих токов относительно грубая, а терминология методов дренажа неполная. Четко определены динамические/стационарные помехи постоянного тока, помехи от высоковольтных линий постоянного тока, геомагнитные/приливные помехи и семь методов дренажа. Для решения все более серьезных проблем, связанных с помехами от блуждающих токов, создана полная терминологическая система для **точной идентификации и классифицированного управления**. Включает базовую терминологию методов испытаний. Добавлены новые термины, такие как «интеллектуальная испытательная свая», «интеллектуальная система мониторинга» и «система картирования токов в трубопроводах». Отражает модернизацию технологии испытаний от **прерывистого ручного** к **автоматическому, непрерывному и дистанционному интеллектуальному** мониторингу. В основном используются ссылки на базовые стандарты, такие как GB/T 10123. Широко применяются новые стандарты, такие как GB/T 33314, GB/T 41323 (серия стандартов полного жизненного цикла) и SY/T 7699 (морское проектирование). Определения терминов более точно соответствуют национальной системе стандартов по борьбе с коррозией, что значительно повышает систематичность и согласованность.

    Рекомендации по внедрению стандарта и примеры его применения

    Рекомендации по внедрению

    1. Прежде всего – информирование и обучение: Отраслевые организации и ведущие предприятия должны взять на себя инициативу в проведении информирования и обучения по новым стандартам, особенно по вновь добавленным и измененным терминам, чтобы обеспечить точное понимание и использование этих стандартов персоналом во всех областях, включая проектирование, строительство, испытания, эксплуатацию и техническое обслуживание.
    **Стандартизация инженерной документации:** Терминология, определенная в этом стандарте, должна использоваться во всех документах, связанных с проектированием катодной защиты, включая проектные схемы, протоколы испытаний, исполнительную документацию и руководства по эксплуатации и техническому обслуживанию, чтобы избежать двусмысленности и улучшить стандартизацию и взаимозаменяемость отраслевой технической документации. **Интеграция с системами управления:** Терминология, представленная в главе 9 «Управление электрохимической защитой», должна быть интегрирована с системой управления качеством компании, системой обучения персонала и системой оценки проектов для содействия стандартизированному и профессиональному управлению в области электрохимической защиты. **Ориентация на исследования и инновации:** Научно-исследовательские институты и отделы НИОКР предприятий должны использовать систему терминологии данного стандарта в качестве эталона для проведения исследований и разработок новых технологий и оборудования (таких как более совершенные интеллектуальные системы мониторинга), а также стандартизировать использование терминологии в патентных заявках и опубликованных статьях.

    Пример применения: Проект катодной защиты свайных фундаментов морского моста

    Сценарий: Большой морской мост, стальные трубчатые свайные фундаменты которого одновременно подвергаются коррозии в морской воде, чередующейся влажной и сухой коррозии в приливной зоне, а также динамическим помехам постоянного тока от близлежащего железнодорожного движения.

    Применение стандартной терминологии:
