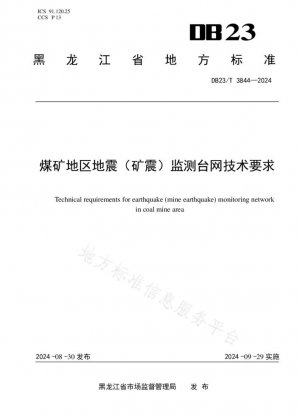

DB23/T 3844-2024
Технические требования к сети мониторинга землетрясений (шахтных землетрясений) в районах добычи угля (Англоязычная версия)
- Стандартный №
- DB23/T 3844-2024
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2024
- Разместил
- Heilongjiang Provincial Standard of the People's Republic of China
- Последняя версия
- DB23/T 3844-2024
- сфера применения
-
Интерпретация основного содержания стандарта
Технические размеры Требования к наземным станциям Требования к подземным станциям Общие показатели Точность мониторинга Уровень 1.0 (общая территория) Уровень 0.5 (ключевая территория) Погрешность позиционирования <200 м Плотность станций Не менее 1 станции на 50 км² Развёртывается в радиусе 500 м вокруг забоя Трехмерная сеть Стандарты оборудования Соответствует DB/T 22-2020 Взрывозащищенный сейсмометр 24-битное получение данных
Анализ ключевых технических моментов
Пункт 5.1.2 однозначно требует использования короткопериодных скоростных сейсмометров для построения системы совместных наблюдений скважины и поверхности, а с помощью метода оценки возможностей мониторинга, указанного в Приложении А, гарантировать, что ключевые области достигают чувствительности мониторинга уровня 0,5.
Типичный пример применения
После внедрения настоящего стандарта в горнодобывающем районе Хэган группы Heilongjiang Longmei:
1. Под землей используются взрывозащищенные глубинные сейсмометры, а плотность развертывания увеличена до одного пункта наблюдения каждые 300 м
2. Уровень шума наземных станций контролируется ниже 3,16×10-7 м/с
3. Точность определения местоположения землетрясений в шахтах улучшена с 500 м до 150 м
Рекомендации по внедрению настоящего стандарта
- Подземные микросейсмические мониторинговые массивы должны быть развернуты в первую очередь в шахтах с горными ударами
- Новые станции должны пройти не менее 60 дней опытной эксплуатации (пункт 6.1.3)
- Сейсмометры должны калиброваться регулярно каждый год со скоростью изменения параметров <5%
- Создать канал обмена данными в реальном времени с провинциальной сейсмической сетью
Анализ развития технологий
По сравнению с GB/T 19531.1-2004, этот стандарт инновационно предлагает:
1. Специальные функции датчика для угольных шахт (Приложение A, Таблица A.1)
2. Требования к классу взрывозащищенности для подземного оборудования (на основе стандартов серии GB 3836)
3. Требования к анализу слияния данных микросейсмического и сейсмического мониторинга давления грунта
DB23/T 3844-2024 Ссылочный документ
- DB/T 16-2006 Спецификация на строительство сейсмостанции Сейсмографическая станция
- DB/T 17-2018 Стандарты строительства сейсмических станций Станции сильных движений
- DB/T 22-2020 Технические требования к приборам в сети мониторинга землетрясений — сейсмограф.
- DB/T 66-2016 Спецификация каталогизации землетрясений
- GB 17740-2017 Общая линейка магнитуды землетрясения
- GB 50011-2010 Нормы сейсмического проектирования зданий
- GB 50021-2001 Кодекс инженерно-геологических исследований
- GB 50057-2010 Нормы проектирования защиты сооружений от молний
- GB 50223-2008 Стандарт классификации сейсмозащиты строительных конструкций
- GB 50343-2012 Технический кодекс по защите электронной информационной системы здания от молний
- GB/T 19531.1-2004 Технические требования к условиям наблюдения сейсмических станций. Часть 1: Сейсмометрия.
DB23/T 3844-2024 История
- 2024 DB23/T 3844-2024 Технические требования к сети мониторинга землетрясений (шахтных землетрясений) в районах добычи угля
