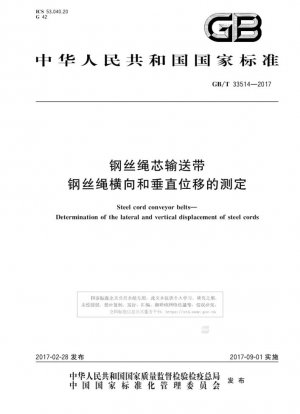

GB/T 33514-2017
Конвейерные ленты со стальным кордом. Определение бокового и вертикального смещения стального корда. (Англоязычная версия)

Стандартный №

GB/T 33514-2017

язык

Китайский, Доступно на английском

Дата публикации

2017

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 33514-2017

сфера применения

Интерпретация GB/T 33514—2017, государственного стандарта Китайской Народной Республики

Предпосылки разработки стандарта и анализ технологического развития

GB/T 33514—2017, «Конвейерные ленты со стальным кордом. Определение поперечного и вертикального смещения стальных проволочных кордов», является важным отраслевым стандартом, который стандартизирует измерение поперечного и вертикального смещения стальных проволочных кордов в конвейерных лентах со стальным кордом. Выпущенный в 2017 году, этот стандарт заполняет технологический пробел в этой области в Китае и оказывает важную поддержку контролю качества и технологическому прогрессу в отрасли конвейерных лент.

Анализ технологического развития

С развитием отрасли конвейерных лент растет спрос на точное измерение смещения проволочного каната. Этот стандарт, основанный на передовых измерительных технологиях и практическом опыте, включает в себя несколько методов измерения (таких как рулетки, микрометры и оптические лупы) для обеспечения точных и надежных результатов измерений.

Метод определения бокового смещения проволочного троса

• Рулетка: цена деления $1,0\mathrm{мм}$, используется для измерения ширины образца и ширины кромочного клея.
• Ручная оптическая лупа: цена деления $0,1\mathrm{мм}$, кратность не менее $imes8$, используется для точного измерения диаметра проволочного троса и расстояния между ним.
• Индикатор микрометра: цена деления $0,1\mathrm{мм}$, используется для высокоточных измерений.

Проект	Метод A	Метод B
Объект измерения	Боковое смещение	Вертикальное смещение
Область применения	Полноразмерная конвейерная лента	Конвейерная лента с покровным слоем равномерной толщины хотя бы с одной стороны
Требования к приборам	Рулетка, микрометр, оптическая лупа	Микрометр, оптическая лупа, горизонтальная поверхность

Метод измерения вертикального смещения стального каната

Рекомендации по применению:

• Убедитесь, что измерительная поверхность ровная, чтобы избежать ошибок, вызванных неровностями конвейерных лент.
• Выберите конвейерную ленту с равномерным покрытием для измерения вертикального смещения, чтобы обеспечить точность отсчета.
• Во время измерения обратите внимание на отклонение высоты стального каната и запишите значение отклонения на основе показаний микрометра или оптической лупы.

---

Сравнение и оценка стандартных фреймворков

	Метод A		Метод B
Измеряемые параметры	Боковое смещение	Вертикальное смещение
Ключевые параметры	Среднее расстояние каната $t_{\textrm{m}}$, улучшенная скорость отклонения полосы пропускания $\Delta b_{\mathrm{t}}$	Средняя высота каната $h_{\mathrm{~m}}$, процент $\Delta h_{1}$, $\Delta h_{2}$ и $\Delta h_{3}$

Советы по внедрению

Выбор оборудования:

• Рекомендуется использовать высокоточный микрометр и оптическую лупу для обеспечения точности измерений.
• Выберите образец режущего инструмента, подходящий для ширины конвейерной ленты, и убедитесь, что кромка реза гладкая и без загрязнений.

Обучение эксплуатации:

• Предоставьте операторам профессиональное обучение, уделяя особое внимание освоению использования измерительных приборов и регистрации данных стандартов.
• Рекомендуется регулярно калибровать прибор, чтобы обеспечить точность результатов измерений.

Анализ данных:

• Создание системы анализа данных для проведения статистического анализа данных измерений и создания отчетов.
• Оценка качества конвейерной ленты на основе показателей и процентов отклонений и предоставление рекомендаций по улучшению.

GB/T 33514-2017 Ссылочный документ

• GB/T 28267.1 Конвейерные ленты со стальным кордом. Часть 1. Конструкция, размеры и механические требования к конвейерным лентам общего назначения.*， 2021-03-09 Обновление

GB/T 33514-2017 История

• 2017 GB/T 33514-2017 Конвейерные ленты со стальным кордом. Определение бокового и вертикального смещения стального корда.
