GJB 1486A-2021

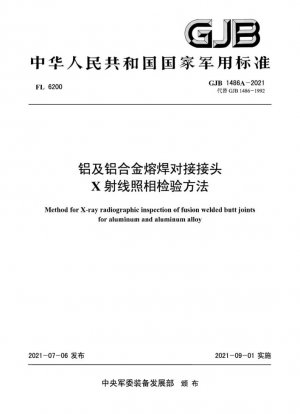

Рентгенофотографические методы контроля сварных плавлением стыковых соединений алюминия и алюминиевых сплавов. (Англоязычная версия)

Стандартный №

GJB 1486A-2021

язык

Китайский, Доступно на английском

Дата публикации

2021

Разместил

Military Standard of the People's Republic of China-General Armament Department

Последняя версия

GJB 1486A-2021

сфера применения

Анализ ключевых пунктов пересмотра стандарта

Размеры пересмотра	GJB 1486-1992	GJB 1486A-2021
Область применения	Ограничение толщины 2–50 мм	Отмена ограничения толщины
Требования к оборудованию	Автоматическая проявочная машина не указана	Новые технические требования к автоматической проявочной машине
Чувствительность измерителя качества изображения	Требования одного уровня	Двойные требования для уровней A/B

---

Требования к основным испытаниям

Характеристики конфигурации оборудования

Стандарт предусматривает предпочтительность использования высокочастотного рентгеновского аппарата с постоянным напряжением с током трубки не менее 10 мА. При толщине основного материала ≤10 мм рекомендуется использовать рентгеновский аппарат с бериллиевым окном.

Уровень технологии просвечивания

Класс A (обычный уровень): Применяется при обычных требованиях к качеству, допускает отношение толщины просвечивания ≤1,10
Класс B (продвинутый уровень): Используется, когда требуются особые требования к качеству, отношение толщины просвечивания ≤1,06

---

Основные предложения по внедрению

1. Для тонкостенных компонентов (<8 мм) предпочтительна технология просвечивания с двойными стенками и двойным изображением
2. Систему контроля температуры автоматической проявочной машины следует регулярно калибровать, а количество пополняемого проявителя следует осуществлять в соответствии со спецификациями производителя пленки
3. Оценку дефектов следует сравнивать и анализировать в сочетании с типичными картами дефектов QJ3116 и QJ3278

---

Предпосылки развития технологий

Новая версия стандарта подходит для аэрокосмической отрасли. Требования к контролю сварки тонкостенных компонентов из алюминиевого сплава были решены путем снятия ограничений по толщине и уточнения требований к радиографии двухстенных деталей, что позволило решить проблемы применимости исходного стандарта при контроле новых конструкций космических аппаратов.

GJB 1486A-2021 Ссылочный документ

• GB 18871  Основные стандарты защиты от ионизирующего излучения и безопасности источников излучения
• GB/T 12604.2 Неразрушающий контроль.Терминология.Термины, используемые при радиографическом контроле.
• GB/T 19802 Неразрушающий контроль.Промышленные рентгенографические осветители.Минимальные требования
• GB/T 23901.1 Неразрушающий контроль. Качество рентгенограмм. Часть 1. Определение значения качества изображения с использованием проволочных индикаторов качества изображения.
• GB/T 3375 Терминология сварки
• GBZ 117 Стандарт радиологической защиты в промышленной радиографии*， 2022-10-13 Обновление
• GJB 1187 Рентгенографический контроль
• GJB 9712 Квалификация и аттестация персонала по неразрушающему контролю
• QJ 2698 Общие технические условия на сварку плавлением алюминия и алюминиевых сплавов.
• QJ 3116 Эталонная рентгеновская фотопленка для внутренних дефектов сварки плавлением.
• QJ 3278 Оценка пленки рентгеновского контроля и типовой атлас изображений сварной конструкции вилкообразного кольца корпуса авиационно-космической ракеты (стрелы)

GJB 1486A-2021 История

• 2021 GJB 1486A-2021 Рентгенофотографические методы контроля сварных плавлением стыковых соединений алюминия и алюминиевых сплавов.
• 1992 GJB 1486-1992 х-радиографический метод контроля сварных плавлением стыковых соединений алюминия и алюминиевых сплавов
