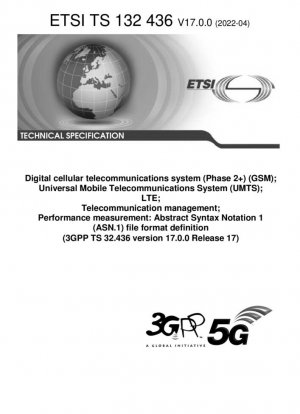

ETSI TS 132 436-2022
Цифровая сотовая телекоммуникационная система (фаза 2+) (GSM); Универсальная мобильная телекоммуникационная система (UMTS); LTE; Управление телекоммуникациями; Измерение производительности: Определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (версия 3GPP TS 32.436...

Стандартный №: ETSI TS 132 436-2022
Дата публикации: 2022
Разместил: European Telecommunications Standards Institute (ETSI)
состояние: быть заменен 2024-05
быть заменен: ETSI TS 132 436-2024
Последняя версия: ETSI TS 132 436-2024

сфера применения

Обзор стандарта и техническая база

ETSI TS 132 436 V17.0.0 является ключевым компонентом серии стандартов 3GPP Release 17. Он конкретно определяет спецификацию формата файла измерения производительности на основе абстрактной синтаксической нотации версии 1 (ASN.1). Будучи ключевым техническим документом в области управления телекоммуникациями, этот стандарт предоставляет унифицированную структуру синтаксического описания для обмена данными о производительности сети в средах с оборудованием разных поставщиков.

С точки зрения технологической эволюции использование формата ASN.1 в телекоммуникациях можно проследить до ранних стандартов X.400 и X.500. 3GPP внедрил его в управление производительностью мобильных сетей в первую очередь из-за его значительных преимуществ в сериализации данных, кроссплатформенной совместимости и эффективности кодирования. По сравнению с XML, ASN.1 в сочетании с кодировкой BER значительно сокращает потребление дискового пространства и пропускной способности, обеспечивая при этом целостность данных.

Анализ базовой структуры данных

Структура данных ASN.1, определённая в стандарте, имеет иерархическую структуру, состоящую из трёх основных компонентов: заголовка файла (MeasFileHeader), данных измерений (MeasData) и нижнего колонтитула файла (MeasFileFooter). Такая структура обеспечивает целостность и прослеживаемость данных измерений производительности.

Структура данных	Тип поля	Ограничение длины	Обязательно/Необязательно	Техническое описание
MeasFileHeader	SEQUENCE	Переменная	Обязательно	Содержит метаданные, такие как версия формата файла, информация об отправителе и время начала сбора
MeasData	SEQUENCE OF	Без ограничений	Обязательно	Основной сбор данных измерений, поддерживающий данные о производительности нескольких сетей элементы
MeasInfo	SEQUENCE	Переменная	Обязательно	Инкапсуляция информации об одной задаче измерения, включая временную метку, период детализации и т. д.
MeasValue	SEQUENCE	Переменная	Обязательно	Контейнер для определенных значений измерения, поддерживает целые, действительные числа и значения NULL
MeasFileFooter	TimeStamp	Фиксированный	Обязательно	Конец файла timestamp, используемый для определения времени завершения сбора данных

С точки зрения проектирования типов данных стандарт полностью учитывает фактические потребности измерения производительности телекоммуникационных сетей. Тип PrintableString используется для текстовых полей для обеспечения совместимости с набором символов; тип GeneralizedTime обеспечивает точную запись временных меток; а структура SEQUENCE OF поддерживает динамическое расширение данных измерений.

Правила кодирования и требования к реализации

Стандарт определяет, что файлы в формате ASN.1 должны быть закодированы с использованием базовых правил кодирования (BER). Кодирование BER использует структуру TLV (Tag-Length-Value), которая является самоописательной и расширяемой. Этот метод кодирования особенно подходит для передачи и хранения больших объемов данных о производительности в средах телекоммуникационных сетей.

В конкретной реализации необходимо обратить внимание на следующие ключевые технические моменты:

Ограничение длины строки: Поле senderName может содержать максимум 400 символов, а общая длина конкатенации measObjInstId и neDistinguishedName не превышает 400 символов
Формат времени: Используется формат GeneralizedTime с точностью временной метки до второго уровня
Необязательная обработка полей: Такие поля, как nESoftwareVersion и reportingPeriod, могут быть опущены в определенных сценариях
Проектирование расширяемости: Совместимость между версиями поддерживается с помощью нотации многоточия

Сравнительный анализ стандартных фреймворков

Семейство стандартов формата файла измерения производительности 3GPP включает несколько связанных спецификаций, каждая из которых ориентирована различные сценарии применения и технические требования.

Стандартный номер	Формат файла	Эффективность кодирования	Читаемость	Применимые сценарии
TS 32.436	ASN.1	Высокая	Низкая	Масштабный сбор данных о производительности, передача в реальном времени
TS 32.435	XML	Средняя	Высокая	Управление конфигурацией, ручной анализ
TS 32.432	Общее определение	-	-	Спецификация унифицированного семантического уровня

С технической точки зрения формат ASN.1 предлагает значительные преимущества в следующих аспектах: небольшой размер двоичного кодирования, что делает его пригодным для передачи по сети; высокая эффективность синтаксического анализа, устраняющая необходимость в сложном синтаксическом анализе текста; и богатые типы данных, напрямую поддерживающие специфические потребности телекоммуникационной отрасли.

Пример практического применения

В Приложении A к стандарту представлен полный пример файла отчета об измерениях ASN.1, демонстрирующий его применение в реальной сетевой среде. В качестве примера рассмотрим сбор данных о производительности RNC (контроллера радиосети):

В этом примере данные измерений включают ключевые показатели производительности, такие как попытки захвата канала TCH, успешные попытки и попытки немедленного выделения. Каждый экземпляр объекта измерений (например, UtranCell=Gbg-997) связан с определенными результатами измерений и флагом подозрительности.

В реальных развертываниях диспетчер сетевых элементов (EM) регулярно генерирует файлы результатов измерений производительности в формате ASN.1 и загружает их в систему поддержки эксплуатации (OS) через систему управления сетью (NM). Эти данные затем используются для ключевых операций эксплуатации и технического обслуживания, таких как мониторинг производительности сети, планирование пропускной способности и устранение неполадок.

Типичный сценарий применения в производственной среде включает анализ данных измерений производительности в формате ASN.1 во время расширения сети LTE и обнаружение снижения показателя успешности занятия канала TCH в часы пик в определенной соте. Оператор оперативно скорректировал конфигурацию параметров радиосвязи, чтобы избежать ухудшения качества обслуживания.

Развитие версий и разработка технологий

Как видно из истории изменений стандарта, TS 32.436 претерпел непрерывную эволюцию от версии 6 до версии 17. Основные технические усовершенствования включают в себя:

Выпуск 6: Базовое определение формата ASN.1 и создание основных структур данных
Выпуск 7: Улучшенные файлы PM ASN.1, добавлена поддержка поля measInfo
Выпуски 8-17: Обновления и поддержка версий для обеспечения обратной совместимости

Эта постепенная стратегия эволюции обеспечивает стабильность и преемственность стандарта, оставляя место для внедрения новых технических функций. Дизайн нотации многоточия является типичным воплощением совместимости между версиями.

ETSI TS 132 436-2022 История

2024 ETSI TS 132 436-2024 Цифровая сотовая телекоммуникационная система (фаза 2+) (GSM); Универсальная мобильная телекоммуникационная система (UMTS); LTE; Управление телекоммуникациями; Измерение производительности: Определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (версия 3GPP TS 32.436...
2022 ETSI TS 132 436-2022 Цифровая сотовая телекоммуникационная система (фаза 2+) (GSM); Универсальная мобильная телекоммуникационная система (UMTS); LTE; Управление телекоммуникациями; Измерение производительности: Определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (версия 3GPP TS 32.436...
2020 ETSI TS 132 436:2020 Цифровая система сотовой связи (Фаза 2+) (GSM); Универсальная система мобильной связи (UMTS); ЛТЕ; Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (версия 3GPP TS 32.436...
2017 ETSI TS 132 436-2017 Цифровая система сотовой связи (Фаза 2+) (GSM); Универсальная система мобильной связи (UMTS); ЛТЕ; Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (V14.0.0; 3GPP TS 32.436).
2016 ETSI TS 132 436-2016 Цифровая система сотовой связи (Этап 2+); Универсальная система мобильной связи (UMTS); ЛТЕ; Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (V13.0.0; версия 3GPP TS 32.436).
2014 ETSI TS 132 436-2014 Цифровая система сотовой связи (Этап 2+); Универсальная система мобильной связи (UMTS); ЛТЕ; Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (V12.0.0; версия 3GPP TS 32.436).
2012 ETSI TS 132 436-2012 Цифровая сотовая телекоммуникационная система (Фаза 2+); Универсальная система мобильной телекоммуникационной связи (UMTS); LTE; Управление телекоммуникациями; Измерение производительности: Определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (3GPP TS 32.436 версии 11.0...
2011 ETSI TS 132 436-2011 Цифровая сотовая телекоммуникационная система (Фаза 2+); Универсальная система мобильной телекоммуникационной связи (UMTS); LTE; Управление телекоммуникациями; Измерение производительности: Определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (3GPP TS 32.436 версии 10.0...
2010 ETSI TS 132 436-2010 Цифровая система сотовой связи (Этап 2+); Универсальная система мобильной связи (UMTS); ЛТЕ; Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) V9.0.0; Версия 3GPP TS 32.436
2009 ETSI TS 132 436-2009 Цифровая система сотовой связи (Этап 2+); Универсальная система мобильной связи (UMTS); ЛТЕ; Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) V8.0.0; Версия 3GPP TS 32.436
2007 ETSI TS 132 436-2007 Цифровая система сотовой связи (Этап 2+); Универсальная система мобильной связи (UMTS); Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) V7.0.0; 3GPP TS 32.436 версия 7.0.
2006 ETSI TS 132 436-2006 Универсальная система мобильной связи (UMTS); Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) 3GPP TS 32.436, версия 6.1.0, выпуск 6.
2004 ETSI TS 132 436-2004 Универсальная система мобильной связи (UMTS); Управление телекоммуникациями; Измерение производительности: определение формата файла абстрактной синтаксической нотации 1 (ASN.1) 3GPP TS 32.436, версия 6.0.0, выпуск 6.

Цифровая сотовая телекоммуникационная система (фаза 2+) (GSM); Универсальная мобильная телекоммуникационная система (UMTS); LTE; Управление телекоммуникациями; Измерение производительности: Определение формата файла абстрактной синтаксической нотации 1 (ASN.1) (версия 3GPP TS 32.436...
