GB/T 4663-2017

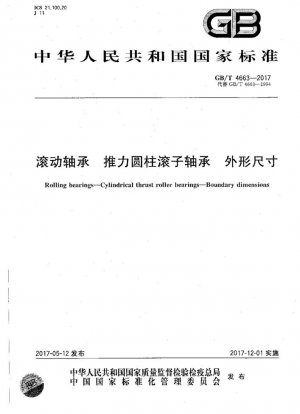

Подшипники качения — Цилиндрические упорные роликоподшипники — Граничные размеры (Англоязычная версия)

Стандартный №

GB/T 4663-2017

язык

Китайский, Доступно на английском

Дата публикации

2017

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 4663-2017

заменять

GB/T 4663-1994

сфера применения

Анализ основного содержания стандарта

GB/T 4663-2017, являясь действующим национальным стандартом для упорных цилиндрических роликоподшипников, систематически определяет допуски внешних размеров односторонних упорных цилиндрических роликоподшипников (серии 11/12) и двусторонних упорных цилиндрических роликоподшипников (серии 22) и подходит для проектирования и выбора подшипников в условиях осевой нагрузки.

---

Основные технические изменения

Изменение размеров	Издание 1994 г.	Издание 2017 г.
Охват конструкции	Только односторонние подшипники	Новые двухсторонние подшипники (серия 22)
Расширение модели	Серия 11 до 811/500	Серия 11 расширена до 811/1800
Технические элементы	Определение терминов отсутствует	Новая глава 3 Терминология и коды главы 5

---

Система основных параметров размеров

В стандарте принята номинальная система размеров, а основные параметры включают в себя:

• Радиальный размер: наружный диаметр кольца седла D, внутренний диаметр d/d₁
• Осевой размер: высота подшипника T/T₁
• Характеристика фаски: r/r₁ и минимальный размер единичной фаски

Типичный случай применения: подшипник модели 81120 (d=100 мм/D=135 мм/T=25 мм) подходит для осевого позиционирования тяжелого станка Шпиндели

---

Рекомендации по внедрению

1. При выборе необходимо руководствоваться стандартами GB/T 272 (метод кодирования) и GB/T 274 (стандарт фаски).
2. При установке двунаправленных подшипников убедитесь, что центральное кольцо (d₂) посажено на вал с натягом.
3. Для крупногабаритных подшипников (например, 811/1800) рекомендуется использовать метод горячей посадки.

Анализ развития технологий

Настоящий стандарт отражает тенденцию к разработке более крупных и высоконагруженных подшипников. Максимальный размер был расширен с 500 мм в версии 1994 года до 1800 мм. В то же время, добавление конструкций двунаправленных подшипников отвечает требованиям сложных условий эксплуатации.

GB/T 4663-2017 Ссылочный документ

• GB/T 272 Метод кодирования подшипников качения*， 2025-10-17 Обновление
• GB/T 274 Подшипники качения — Размер фаски — Максимальные значения*， 2023-05-23 Обновление
• GB/T 6930 Словарь терминов, связанных с подшипниками качения*， 2024-08-23 Обновление

GB/T 4663-2017 История

• 2017 GB/T 4663-2017 Подшипники качения — Цилиндрические упорные роликоподшипники — Граничные размеры
• 1994 GB/T 4663-1994 Подшипники качения. Подшипники роликовые упорные цилиндрические. Граничные размеры.
• 0000 GB 4663-1984
