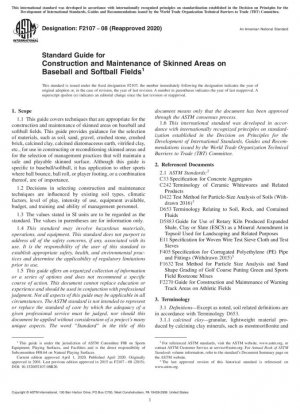

ASTM F2107-08(2020)
Стандартное руководство по строительству и содержанию защитных покрытий на спортивных площадках

Стандартный №

ASTM F2107-08(2020)

Дата публикации

2020

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM F2107-08(2020)

сфера применения

Обзор стандарта и техническая база

ASTM F2107-08(2020) — это профессиональное руководство по строительству и обслуживанию грунтовых полей для бейсбола и софтбола, опубликованное Американским обществом по испытаниям и материалам. Первоначально разработанный в 2001 году, пересмотренный в 2008 году и повторно утвержденный в 2020 году, этот стандарт отражает новейшие разработки в области строительства спортивных полей за последние 20 лет.

Выбор материалов и технические характеристики

Стандарт подробно описывает физические и химические свойства материалов, необходимых для строительства грунтовых полей. Основные материалы включают в себя:

10

Тип материала	Требования к размеру частиц	Область применения	Эксплуатационные характеристики
Обожженная глина	0,05-4,0 мм	Полностью полевая красная глина	Легкий вес, высокое водопоглощение, хорошая устойчивость
Кварцевый песок	0,05-2,0 мм	Базовый дренажный слой	Хороший дренаж, антиуплотняющий
Глина Pitcher's Mound	<0.002mm
Щебень	2.0-7.6mm	Дренажное основание	Прочная основа и хорошая проницаемость

---

Основные технические требования к гранулометрическому составу

Стандарт устанавливает точные технические показатели для гранулометрического состава латеритных смесей:

Характеристики сита	Номер стандартного сита	Процент прохождения	Техническое значение
2,00 мм	№ 10	85-100%	Контролируйте максимальный размер частиц и обеспечивайте гладкость поверхности
1,00 мм	№ 18	62-90%	Обеспечивайте соответствующую гранулометрию
500 мкм	№ 35	48-84%	Влияет на плотность поверхности и дренаж
250 мкм	№ 60	38-71%	Определяют твердость поверхности и характеристики отскока мяча
150 мкм	№ 100	27-60%	Влияет на удержание воды и контроль пыли
53 мкм	№ 270	19-40%	Контролирует содержание глины для обеспечения стабильности

Содержание частиц размером менее 53 мкм оказывает решающее влияние на эксплуатационные характеристики участка: менее 19% подходит для дождливого климата с хорошим дренажем, но требует большего количества полива; более 19% хорошо удерживает воду, но медленно дренируется и более склонен к уплотнению.

---

Различные стандарты строительства для разных зон

Стандарт устанавливает дифференцированные требования к строительству для разных функциональных зон объекта:

Зона насыпи питчера

Требуется использование материала с высоким содержанием глины (содержание глины >35%), выкопанного на глубину 20–30 см и уложенного слоями. Передняя зона приземления должна быть чрезвычайно плотной, чтобы обеспечить стабильную опору для питчера.

Клетка для отбивания и зона кэтчера

Аналогичным образом используется материал с высоким содержанием глины, а финальная поверхность отделана смесью красной глины или смесью глины и покрывающего материала для обеспечения превосходного сопротивления скольжению и износостойкости.

Стандартная зона красной глины

Используйте стандартную смесь красной глины, уложенную толщиной 10-15 см, с конечным уклоном 1-1,5% для облегчения дренажа. Должен быть сформирован рыхлый поверхностный слой толщиной 6-7 мм, чтобы обеспечить постоянный отскок и качение мяча.

---

Технические условия на строительство дренажной системы

В приложении к стандарту подробно описаны требования к строительству подземных дренажных систем:

Если содержание песка в латеритной смеси превышает 85%, требуется гравийный дренажный слой. Дренажная труба должна представлять собой гофрированную перфорированную пластиковую трубу диаметром 10 см с минимальным уклоном 1,0%. Слой гравия должен быть толщиной 7-10 см и иметь распределение размера частиц, которое соответствует следующим требованиям:

• 90-100% проходит через сито 12,5 мм
• Не менее 50% проходит через сито 9,5 мм и задерживается на сите 6,3 мм
• Максимум 10% проходит через сито 2,36 мм
• Коэффициент однородности D90/D10 ≤ 3

---

Технические моменты обслуживания и управления

В стандарте подчеркивается, что навыки персонала управления площадкой оказывают даже большее влияние на качество площадки, чем выбор материалов. Основные меры по обслуживанию включают в себя:

Управление водными ресурсами

Поддержание надлежащей влажности почвы является ключевым фактором. Чрезмерная сухость создает пыль, а чрезмерная влажность ухудшает удар. Рекомендуется установить быстродоступный водяной клапан, особенно в 3 метрах за насыпью питчера.

Сглаживание и выравнивание

Используйте три типа швабр:

1. Петлеобразователь для почвы: Устраняет уплотнение и создает рыхлую поверхность.
2. Выравнивающий петлеобразователь: Устраняет неровности и поддерживает гладкую поверхность.
3. Завершающий петлеобразователь: Обеспечивает окончательную отделку и улучшает эстетику.

Обработка краев

На границе между газоном и глиной могут легко образовываться выступы, что влияет на отскок мяча и безопасность игроков. Стандартные методы очистки рекомендуют использовать грабли с жёсткими зубьями или гидроструйную очистку под высоким давлением. В тяжёлых случаях может потребоваться восстановление дерна, рытьё траншей и засыпка.

---

Меры безопасности и охраны окружающей среды

В стандарте чётко указано, что могут использоваться опасные материалы, операции и оборудование, и пользователи несут ответственность за соблюдение соответствующих правил техники безопасности, охраны труда и окружающей среды. Для борьбы с сорняками рекомендуется использовать гербициды неселективного действия, не оставляющие остатков (например, глифосат), и строго соблюдать соответствующие законы и правила.

Рекомендации по внедрению и передовой опыт

На основе требований стандарта предлагаются следующие рекомендации по внедрению:

1. Приоритет тестирования материалов: Все материалы должны пройти анализ размера частиц и испытание физических свойств перед строительством
2. Слоистое строительство: Строительство должно выполняться слоями строго в соответствии с требованиями стандарта к толщине и уплотнению
3. Оптимизация дренажной системы: Отрегулируйте конструкцию дренажной системы в соответствии с местными климатическими условиями
4. План регулярного технического обслуживания: Разработайте подробные ежедневные, еженедельные и ежеквартальные планы технического обслуживания
5. Ведение записей: Полностью регистрируйте процесс строительства и операции по техническому обслуживанию для облегчения отслеживания качества

Хотя этот стандарт разработан для бейсбольных и софтбольных полей, его технические принципы и методы строительства и обслуживания также применимы к другим спортивным сооружениям, которые имеют требования к отскоку мяча, качению и удару спортсмена.

ASTM F2107-08(2020) Ссылочный документ

• ASTM C242 Стандартная терминология в отношении керамической белой посуды и сопутствующих товаров
• ASTM C33 Стандартные спецификации для бетонных заполнителей
• ASTM D422 Стандартный метод испытаний для гранулометрического анализа почв
• ASTM D5883 Стандартное руководство по использованию вспученного сланца, глины или сланца (ESCS), полученных из вращающейся печи, в качестве минеральной добавки в верхний слой почвы, используемый для ландшафтного дизайна и связанных с ним целей
• ASTM D653 Стандартная терминология, относящаяся к почве, горным породам и содержащимся в них жидкостям
• ASTM E11 Стандартные спецификации на проволочную ткань и сита для целей испытаний
• ASTM F1632  Стандартный метод испытаний для анализа размера частиц и оценки формы песка смесей для корневой зоны гольф-поля и спортивных площадок
• ASTM F2270 Стандартное руководство по строительству и содержанию предупредительных дорожек на спортивных площадках
• ASTM F405 Стандартные спецификации для труб и фитингов из гофрированного полиэтилена (ПЭ)

ASTM F2107-08(2020) История

• 2020 ASTM F2107-08(2020) Стандартное руководство по строительству и содержанию защитных покрытий на спортивных площадках
• 2008 ASTM F2107-08(2015) Стандартное руководство по строительству и содержанию защитных покрытий на полях для бейсбола и софтбола
• 2008 ASTM F2107-08 Стандартное руководство по строительству и содержанию защитных покрытий на полях для бейсбола и софтбола
• 2007 ASTM F2107-07 Стандартное руководство по строительству и содержанию защитных покрытий на полях для бейсбола и софтбола
• 2001 ASTM F2107-01e1 Стандартное руководство по строительству и содержанию защитных покрытий на спортивных площадках
• 2001 ASTM F2107-01 Стандартное руководство по строительству и содержанию защитных покрытий на спортивных площадках
