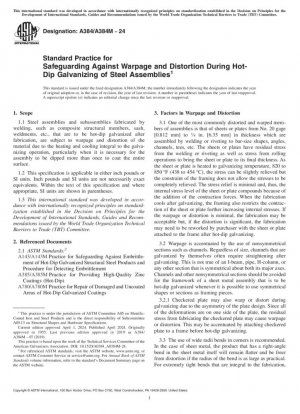

ASTM A384/A384M-24
Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок

Стандартный №

ASTM A384/A384M-24

Дата публикации

2024

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM A384/A384M-24

сфера применения

Обзор стандарта и техническая база

ASTM A384/A384M-24 предлагает систематическое решение проблемы коробления сварных стальных конструкций в процессе горячего цинкования. Этот стандарт, первоначально опубликованный в 1955 году и последний раз пересмотренный в 2024 году, отражает строгие требования к размерной стабильности современных процессов цинкования прецизионных структурных компонентов.

---

Анализ основных факторов, влияющих на деформацию

Факторы влияния	Механизм действия	Типичные примеры
Остаточное напряжение сварки	Снятие напряжения ограничено во время нагрева для цинкования (438-454 ℃), а усадочное напряжение накладывается во время охлаждения	Сварная рамная конструкция из стального листа 20# (0,812 мм)
Асимметричное сечение	Различия в скорости охлаждения приводят к неравномерной усадке	Скорость деформации швеллерной стали в 3-5 раз выше, чем что и у двутавровой балки
Прогрессивное цинкование погружением	Разница температур между компонентами создает градиент температурных напряжений	Сверхдлинные компоненты необходимо погружать в цинковую жидкость по частям

---

План оптимизации конструкции

Применение принципа симметрии

Стандарт особенно подчеркивает важность симметричной конструкции:

• Предпочтительны двуосно-симметричные секции, такие как двутавровые балки и двутавровые балки
• Асимметричные компоненты, такие как рифленые пластины, рекомендуется собирать позже
• При необходимости, временные Используется метод симметричного противовеса (Статья стандарта 4.8)

Управление процессом сварки

Согласно статье стандарта 3.4:

• Избегайте односторонней непрерывной сварки и используйте смещенную последовательность сварки
• Компоненты разной толщины требуют обработки для снятия напряжений перед сваркой
• Контролируйте параметры подводимой теплоты в соответствии со спецификациями AWS

---

Рекомендации по внедрению и специальные процессы

Дерево решений по сборке перед цинкованием

1. Оцените, позволяет ли размер цинковальной ванны полное погружение
2. Проверьте, превышает ли разница в толщине компонентов 30%
3. Проанализируйте симметрию сварного соединения
4. Определите, следует ли использовать решение для клепки после цинкования, рекомендованное в статье 4.5

Основные параметры процесса

• Радиус изгиба ≥ 5 раз толщины листа (статья 3.3 стандарта)
• Сварные швы внахлестку должны иметь вентиляционные отверстия в соответствии со стандартами A385/A385M
• Ремонт после цинкования должен соответствовать спецификациям A780/A780M

---

Развитие стандарта и его отраслевое значение

Основные обновления к изданию 2024 года:

• Добавлены требования к контролю деформации для процесса последовательного погружения
• Подробные спецификации по снятию напряжений для различных комбинаций сталей
• Дополнено руководство по применению для цифрового обнаружения методы

Этот стандарт дополняет ISO 1461 и предоставляет единый стандарт предотвращения и контроля деформации для мирового производства оцинкованных стальных конструкций.

ASTM A384/A384M-24 Ссылочный документ

• ASTM A143/A143M Стандартная практика защиты от охрупчивания изделий из конструкционной стали, оцинкованной горячим погружением, и процедура обнаружения охрупчивания
• ASTM A385/A385M Стандартная практика получения высококачественных цинковых покрытий (горячего погружения)
• ASTM A780/A780M Стандартная практика ремонта поврежденных и непокрытых участков горячеоцинкованных покрытий

ASTM A384/A384M-24 История

• 2024 ASTM A384/A384M-24 Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
• 2019 ASTM A384/A384M-07(2019) Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
• 2007 ASTM A384/A384M-07(2013) Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
• 2007 ASTM A384/A384M-07 Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
• 2002 ASTM A384/A384M-02 Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
• 1976 ASTM A384-76(1996) Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
• 1991 ASTM A384-76(1991) Стандартная практика защиты от коробления и деформации при горячем цинковании стальных сборок
