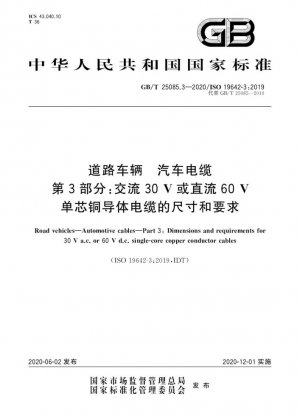

GB/T 25085.3-2020
Дорожные транспортные средства. Автомобильные кабели. Часть 3. Размеры и требования к одножильным медным жильным кабелям на 30 В переменного тока или 60 В постоянного тока. (Англоязычная версия)
- Стандартный №
- GB/T 25085.3-2020
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2020
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 25085.3-2020
- заменять
- GB/T 25085-2010
- сфера применения
-
Обзор основного содержания стандарта
Настоящий стандарт заменяет GB/T25085-2010 и эквивалентен международному стандарту ISO19642-3:2019. Он определяет размеры и технические требования к одножильным медным кабелям с номинальным напряжением сети ≤30 В переменного тока или 60 В постоянного тока и применим к многожильным кабелям.
Ключевые технологические инновации
Новинки Издание 2010 года Издание 2020 года Испытание площади поперечного сечения — √ Испытание температурного коэффициента — 5.3.2 Испытание прочности готового кабеля — 5.4.3
Характеристики материала проводника
Проводник должен быть изготовлен из отожженная мягкая медная проволока или
- Сопротивление проводника: спецификация 0,13 мм² ≤136 мОм/м (20 ℃)
- Удлинение: определяется путем согласования спроса и предложения
Система градации толщины изоляции
Принята трехуровневая система изоляции. Формула расчета минимальной толщины стенки:
Wном = 1,25×Wмин или Wном = Wмин/0,8
Типичный пример значения: толщина изоляции стенки проводника 0,5 мм² не менее 0,48 мм, для сверхтонкой стенки требуется только 0,16 мм
Требования к испытанию сердечника
Электрические свойства
- Выдерживаемое напряжение: 1 кВ/30 мин без пробоя (5.3.3)
- Удельное объемное сопротивление изоляции: ≥1×109Ом·мм (5.3.6)
Механические свойства
Тип испытания Применимые характеристики Показатели Испытание на истирание ≤6 мм² 0,5 мм² должно выдерживать ≥250 раз Циклический изгиб ≤25 мм² Определяется путем переговоров
Предложения по реализации
- Для высокотемпературных применений предпочтительнее использовать посеребренную/никелированную медную проволоку.
- Периодичность периодических испытаний должна быть указана в договоре купли-продажи.
- Для кабелей FEP/ETFE рекомендуется добавить испытание на растрескивание под напряжением (5.5.13).
GB/T 25085.3-2020 Ссылочный документ
- ASTM B1 Стандартные спецификации для твердотянутой медной проволоки
- ASTM B3 Стандартные спецификации для мягкой или отожженной медной проволоки
- ASTM B33 Стандартные спецификации на луженую мягкую или отожженную медную проволоку для электрических целей
- ASTM B355 Стандартные спецификации для мягкой или отожженной медной проволоки с никелированным покрытием
- EN 13602 Медь и медные сплавы. Тянутая медная проволока круглого сечения для изготовления электрических проводников.
- ISO 19642-1 Транспорт дорожный. Автомобильные кабели. Часть 1. Словарь и рекомендации по проектированию.*， 2023-08-01 Обновление
GB/T 25085.3-2020 История
- 2020 GB/T 25085.3-2020 Дорожные транспортные средства. Автомобильные кабели. Часть 3. Размеры и требования к одножильным медным жильным кабелям на 30 В переменного тока или 60 В постоянного тока.
- 2010 GB/T 25085-2010 Дорожная техника. Одножильные кабели 60 В и 600 В.
GB/T 25085.3-2020 Дорожные транспортные средства. Автомобильные кабели. Часть 3. Размеры и требования к одножильным медным жильным кабелям на 30 В переменного тока или 60 В постоянного тока. было изменено на GB/T 25085-2010 Дорожная техника. Одножильные кабели 60 В и 600 В..
