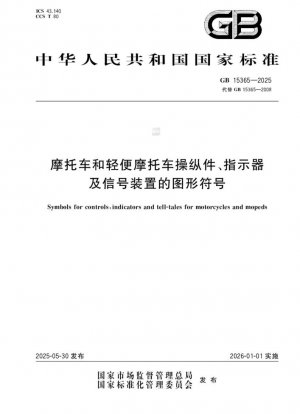

GB 15365-2025
Графические символы для управляющих устройств, индикаторов и сигнальных устройств мотоциклов и легких мотоциклов (Англоязычная версия)
- Стандартный №
- GB 15365-2025
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2025
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB 15365-2025
- заменять
- GB 15365-2008
- сфера применения
-
Предыстория пересмотра стандарта и технологическое развитие
GB 15365-2025, основной стандарт моей страны для графических обозначений мотоциклов, претерпел вторую крупную переработку с момента издания 2008 года. Эта переработка в первую очередь учитывает три основные тенденции развития технологий: популяризацию транспортных средств на новых источниках энергии (с добавлением символов, связанных с аккумуляторными батареями), оптимизированное взаимодействие человека с компьютером (с введением концепции общего пространства) и улучшенные стандарты безопасности (с усилением требований к предупреждениям о неисправностях). Историческая эволюция стандарта подробно описана в таблице ниже:
Версия Основные характеристики Количество символов Технологический прорыв Издание 1994 г. Создание базовой системы символов 28 символов Первая унифицированная графическая идентификация Издание 2008 г. Дополнительные символы электричества 36 символов Добавленные символы, связанные с батареями Издание 2025 г. Оптимизация интеллектуального взаимодействия 42 символа Новые спецификации общего пространства
Анализ изменений основной терминологии
В новой версии стандарта точно определены ключевые термины:
- Рабочие части: Четко определены как «компоненты с ручным управлением», а описание, которое могло вызвать неоднозначность в исходной версии (статья 3.1), было удалено.
- Сигнальные устройства: Исключая область звуковых сигналов, сосредоточившись на функции светового оповещения (статья 3.3).
- Новое определение «общего пространства»: Область, которая позволяет асинхронно отображать несколько видов информации, которые должны соответствовать требованиям к уровню приоритетного отображения (статья 3.5)
Технические характеристики графических символов
Пояснение новых символов
В версии 2025 года добавлено 8 типов символов для транспортных средств на новых источниках энергии:
Серийный номер Название символа Цветовая спецификация Сценарий применения 17 Автоматический запуск-остановка на холостом ходу Зеленый Индикатор режима энергосбережения 31 Аккумуляторная батарея Неисправность Красный Предупреждение о неисправности ядра электромобиля Система цветовой кодировки
Стандарт устанавливает трёхуровневую цветовую систему предупреждений: Красный (Опасность), Жёлтый/янтарный (Внимание) и Зелёный (Норма). Символы, связанные с температурой, должны использовать двухцветный логотип красного и синего цветов (статья 4.3.3).
Рекомендации по внедрению и применению
Характеристики конструкции приборной панели
В качестве примера рассмотрим разработку прибора для электромотоцикла:
- Определите приоритет расположения обязательных приоритетных сигналов, таких как неисправность ABS и дальний свет
- Необходимо зарезервировать 30% пространства для расширения для области индикатора состояния аккумуляторной батареи
- Используйте технологию силиконового покрытия для обеспечения долговечности символов (статья 4.1.1)
Стратегия переходного реагирования
В соответствии с требованиями к внедрению главы 6:
- Новые модели: Обязательное соответствие с X/X/2025
- Модели в производстве: Предоставляется 25-месячный переходный период.
- Рекомендуется, чтобы существующие продукты завершили дополнение к руководству по эксплуатации до 2026 года (статья 4.1.5)
GB 15365-2025 История
- 2025 GB 15365-2025 Графические символы для управляющих устройств, индикаторов и сигнальных устройств мотоциклов и легких мотоциклов
- 2008 GB 15365-2008 Символы органов управления, индикаторы и подсказки для мотоциклов и мопедов.
- 1994 GB 15365-1994 Символы органов управления, индикаторы и контрольные сигналы для мотоциклов.
