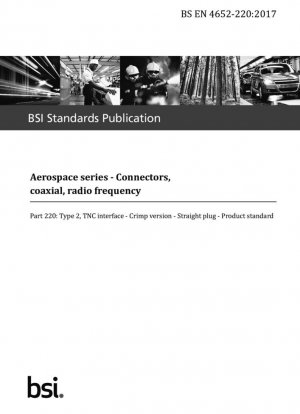

BS EN 4652-220:2017
Аэрокосмическая серия. Разъемы коаксиальные, радиочастотные - Тип 2, интерфейс TNC. Кримповая версия. Прямая вилка. Стандарт продукта

Стандартный №

BS EN 4652-220:2017

Дата публикации

2017

Разместил

British Standards Institution (BSI)

Последняя версия

BS EN 4652-220:2017

сфера применения

Обзор стандарта

BS EN 4652-220:2017 определяет технические характеристики коаксиальных разъёмов с прессовой посадкой и интерфейсом TNC. Этот стандарт применим к системам передачи радиочастотных сигналов с сопротивлением 50 Ом в аэрокосмической отрасли с рабочей частотой до 6 ГГц.

---

Сравнение основных характеристик

Категория параметров	Стандартные требования	Метод испытаний
Электрические характеристики	КСВН≤1,20 при 6 ГГц Вносимые потери≤0,06√f дБ	EN 2591-221/222
Механические свойства	Срок службы подключения ≥500 раз Сила удержания кабеля 110–400 Н	EN 2591-406/417
Адаптивность к окружающей среде	Рабочая температура -65°C ~ 165°C Испытание в соляном тумане 452 часа	EN 2591-303/307

---

Основные технические требования

1. Характеристики интерфейса

Использует механизм резьбового соединения TNC, требуемый момент затяжки для соединительной гайки составляет 2,6±0,3 Нм, и оснащен конструкцией резьбового стопорного отверстия.

2. Спецификации материалов

• Центральный контакт: позолоченный медный сплав (никелевый подслой)
• Изолятор: политетрафторэтилен (ПТФЭ)
• Уплотнение: силиконовый каучук или фтористый материал

---

Рекомендации по внедрению

Спецификации обработки кабеля

Стандарт подробно определяет требования к длине зачистки для различных групп кабелей (WM/WZ/WD/WN). Например, кабель WM должен контролироваться в диапазоне 22,8–23,2 мм, и должен использоваться специальный обжимной инструмент M22520/1-01.

Ключевые точки контроля качества

1. Допуск концентричности после опрессовки ≤0,3 мм
2. Начальное контактное сопротивление ≤1,5 мОм
3. Должно пройти систему сертификации качества EN 9133

---

Анализ развития технологий

По сравнению с более ранними версиями, версия 2017 года имеет следующие основные обновления:

• Добавлена поддержка групп кабелей WN
• Оптимизированы высокочастотные показатели КСВН
• Уточнены требования к эксплуатации при низкой температуре -65 °C

BS EN 4652-220:2017 Ссылочный документ

• EN 2424 Аэрокосмическая серия - Маркировка аэрокосмической продукции
• EN 2812 Аэрокосмическая серия – зачистка электрического кабеля
• EN 9133 Серия «Аэрокосмическая промышленность». Системы менеджмента качества. Процедура аттестации стандартной продукции для аэрокосмической отрасли.*， 2018-06-01 Обновление
• TR 6058 Список кодов кабелей для аэрокосмической серии (издание 12)*， 2018-09-01 Обновление

BS EN 4652-220:2017 История

• 2017 BS EN 4652-220:2017 Аэрокосмическая серия. Разъемы коаксиальные, радиочастотные - Тип 2, интерфейс TNC. Кримповая версия. Прямая вилка. Стандарт продукта
