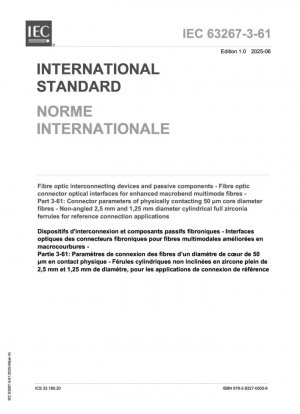

IEC 63267-3-61:2025
Устройства для соединения волоконно-оптических кабелей и пассивные компоненты - Оптические интерфейсы волоконно-оптических кабелей для улучшенных макроизгибных многомодовых волокон - Часть 3-61: Параметры соединителя для физически контактирующих волокон с диаметром сердцевины 50 мкм - Неугловой 2,5 мм и 1,2
- Стандартный №
- IEC 63267-3-61:2025
- Дата публикации
- 2025
- Разместил
- International Electrotechnical Commission (IEC)
- Последняя версия
- IEC 63267-3-61:2025
- сфера применения
-
Обзор стандарта и техническая база
IEC 63267-3-61:2025 является ключевым компонентом пакета стандартов Международной электротехнической комиссии для волоконно-оптических соединительных устройств и пассивных компонентов. Он конкретно рассматривает технические характеристики оптического интерфейса усовершенствованных макроизгибных многомодовых волоконно-оптических соединителей. Этот стандарт заменяет первое издание IEC 61755-6-2, опубликованное в 2018 году, и отличается значительными изменениями и расширениями в техническом содержании.
Основная ценность этого стандарта заключается в его определении параметров интерфейса соединителя эталонного класса. Строгий контроль геометрических размеров циркониевого керамического наконечника значительно снижает неопределенность измерений затухания для волоконно-оптических соединений. Настоящий стандарт распространяется на многомодовые волоконно-оптические соединения A1-OM2b–A1-OM5b в диапазоне 850 нм, обеспечивая техническую основу для обеспечения качества и проверки производительности волоконно-оптических систем связи.
Ключевые технические параметры и требования к производительности
Стандарт определяет единый уровень затухания для эталонного класса Rm1, требующий, чтобы затухание разъемов при соединении в эталонном адаптере составляло ≤0,1 дБ, с погрешностью измерения ±0,071 дБ. Достижение этого строгого показателя производительности зависит от точного контроля нескольких ключевых параметров.
Тип параметра Требования к наконечнику 2,5 мм Требования к наконечнику 1,25 мм Единица Внешний диаметр наконечника 2,4985–2,4995 1,2485–1,2495 мм Сферический радиус 5–30 5–30 мм Смещение вершины 0–50 0–5 0 мкм Провисание волокна -100-б -100-б нм Наклон оси волокна 0-0,2 0-0,2 ° Эксцентриситет сердечника волокна 0-0,0005 0-0,0005 мм Скоординированное управление этими параметрами гарантирует, что боковые, угловые и продольные смещения во время сварки волокон будут ограничены очень малым диапазоном, тем самым достигая стабильной производительности соединения с низким затуханием.
Требования к выбору и согласованию волокна
Для достижения стабильных характеристик эталонных разъемов стандарт строго определяет используемые параметры волокна: необходимо использовать ограниченное многомодовое волокно, как указано в IEC 60793-2-10, с диаметром сердцевины 50 мкм ± 0,5 мкм и числовой апертурой 0,200 ± 0,002. Такой строгий контроль параметров волокна эффективно снижает изменчивость измерений, вызванную различиями в параметрах волокна.
На практике основными факторами, влияющими на собственное затухание, являются несоответствие диаметра сердцевины волокна (CD) и несоответствие числовой апертуры (NA). Стандартизируя характеристики волокна, этот стандарт минимизирует влияние этих факторов, гарантируя, что основным источником затухания для эталонных разъемов является ошибка юстировки.
Технические требования к эталонному адаптеру
Глава 7 стандарта определяет требования к сертификации эталонных адаптеров. Рекомендуется использовать эталонный разъем, определенный в настоящем стандарте, для измерения затухания адаптера в соответствии с IEC 61300-3-42 с требованием к изменению затухания менее 0,03 дБ. Хотя название IEC 61300-3-42 относится к одномодовым выравнивающим трубкам, его методология в равной степени применима и к многомодовым типам. Стабильность характеристик эталонного адаптера напрямую влияет на точность всей измерительной системы. Такие параметры, как допуск внутреннего диаметра и коэффициент трения внутренней выравнивающей трубки адаптера, требуют строгого контроля для обеспечения повторяемости и стабильности соединения. Приложение A содержит спецификации для пределов испытаний затухания между эталонными разъемами Rm1 и стандартными разъемами класса Bm. При использовании эталонных разъемов Rm1 указанный предел испытаний для разъемов класса Bm составляет 0,40 дБ (длина волны 850 нм). Этот многоуровневый метод испытаний предоставляет практический инструмент для контроля качества производственной линии и проверки полевой установки. Эталонные соединители в основном используются для измерения затухания и должны рассматриваться как часть измерительной установки с целью значительного снижения неопределенности измерений. В Приложении B приведены подробные нормативные расчеты максимально допустимого сферического провисания волокна. Глубина вдавливания Amaximum определяется несколькими параметрами, включая радиус сферы торца, смещение вершины, контактное усилие и свойства материала. Формула расчета: Amaximum = k₁·B^(k₂) - B·10⁶ + (√(B²·10⁶ - C²))·10³ - D_DTE - D_PFW. Где k₁ и k₂ — коэффициенты и показатели степеней, зависящие от контактного усилия и свойств материала наконечника, B — сферический радиус торца (мм), C — смещение вершины (мкм), D_DTE — дифференциальное тепловое расширение материала наконечника и кварцевого волокна при максимальной рабочей температуре (нм), а D_PFW — постоянное втягивание волокна, превышающее переходное перемещение волокна, предсказанное первыми тремя членами формулы (нм).
Рекомендации по внедрению стандарта и руководство по применению
Контроль производственного процесса
При внедрении настоящего стандарта производители должны внедрить строгую систему контроля производственного процесса, особенно в отношении точности обработки и полировки наконечников. Рекомендуется использовать интерферометрию (в соответствии с IEC 61300-3-47) для точного измерения и контроля геометрии торцевой поверхности сферически полированных ферул PC.
Процесс испытаний и проверки
Рекомендуется установить комплексный процесс испытаний и проверки, включая тестирование параметров геометрии ферул, проверку свойств волокна, тестирование торцевой поверхности сборки разъема, тестирование характеристик эталонного адаптера и проверку характеристик окончательного затухания. Каждый этап должен иметь четкие критерии приемки и требования к регистрации данных.
Система контроля качества
Создайте систему контроля качества, основанную на статистическом управлении процессом (SPC), для непрерывного мониторинга и анализа ключевых параметров. Обратите особое внимание на распределение и тенденции изменения таких параметров, как внешний диаметр ферул, провис волокна и сферический радиус, чтобы оперативно выявлять и устранять отклонения в процессе.
Технологическое развитие и разработка стандартов
Стандарт IEC 63267-3-61 отражает новейшие разработки в области интерфейсов многомодовых оптоволоконных соединителей. Основные технические изменения включают определение интерфейса эталонного уровня RM1, включение волокон A1-OM2b – A1-OM5b, обновление нормативных ссылок и добавление приложения с ограничениями на затухание и допустимыми отклонениями провисания волокон.
Эти изменения отражают потребность в более высоких скоростях и большей пропускной способности в технологиях оптоволоконной связи, а также растущие требования к точности измерений. Стандарт будет продолжать развиваться в сторону более строгого контроля допусков, более полного определения эксплуатационных параметров и более практичных методов испытаний.
С развитием высокоскоростных приложений, таких как Ethernet 400G/800G, требования к производительности многомодовых оптоволоконных соединителей будут еще больше ужесточаться. Этот стандарт закладывает прочную основу для будущего технологического развития.
IEC 63267-3-61:2025 Ссылочный документ
- IEC 61300-3-4 Исправление 1. Волоконно-оптические соединительные устройства и пассивные компоненты. Основные процедуры испытаний и измерений. Часть 3-4. Исследования и измерения. Затухание.
- IEC 63267-1 Волоконно-оптические соединительные устройства и пассивные компоненты. Оптические интерфейсы волоконно-оптических разъемов. Часть 1. Многомодовые волокна с повышенными макропотерями на изгибах и диаметром сердцевины 50 мкм. Общие сведения и рекомендации
IEC 63267-3-61:2025 История
- 2025 IEC 63267-3-61:2025 Устройства для соединения волоконно-оптических кабелей и пассивные компоненты - Оптические интерфейсы волоконно-оптических кабелей для улучшенных макроизгибных многомодовых волокон - Часть 3-61: Параметры соединителя для физически контактирующих волокон с диаметром сердцевины 50 мкм - Неугловой 2,5 мм и 1,2
