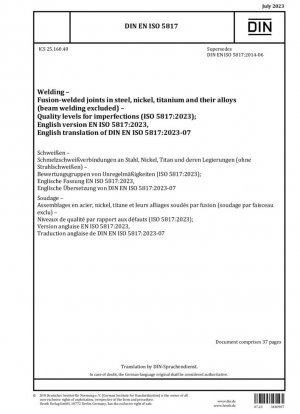

DIN EN ISO 5817:2023
Сварка. Сварные соединения стали, никеля, титана и их сплавов (исключая лучевую сварку). Уровни качества дефектов (ISO 5817:2023).

Стандартный №

DIN EN ISO 5817:2023

Дата публикации

2023

Разместил

German Institute for Standardization

состояние

быть заменен

быть заменен

DIN EN ISO 5817:2023-07

Последняя версия

DIN EN ISO 5817:2023-07

---

сфера применения

Анализ основного содержания стандарта

DIN EN ISO 5817:2023, являясь международным авторитетным стандартом оценки качества сварки, установил трехуровневую систему оценки качества сварных соединений плавлением стали, никеля, титана и их сплавов (за исключением лучевой сварки):

Класс качества	Применимые сценарии	Типичный допуск на дефекты
Класс B	Случаи повышенного спроса	Диаметр пор ≤0,2s/0,2aA (максимум 3 мм)
Класс C	Общепромышленное применение	Глубина кромки прикуса ≤ 0,1t (максимум 0,5 мм)
Класс D	Основные требования	Допускаются систематические дефекты (с ограничениями)

---

Основные технические обновления

По сравнению с изданием 2014 года, основные обновления издания 2023 года включают в себя:

• Использование фактической толщины горловины (aA) вместо номинального значения для оценки дефектов
• Добавление 10 новых иллюстраций (например, пунктов 1.4/1.16)
• Изменение критериев приемки для множественных дефектов в пункте 4.1
• Удалить исходное Приложение B и интегрировать спецификацию усталости в новое Приложение B

Типичные случаи применения

В производстве сосудов высокого давления кольцевые сварные швы обычно должны иметь следующее:

• Качество класса B для основных сварных швов, работающих под давлением
• Качество класса C для сварки дополнительных деталей, не работающих под давлением
• Радиус кромки угловых швов должен быть ≥4 мм (в соответствии с FAT90)

---

Ключевые моменты оценки дефектов

В стандарте принята трехмерная система оценки:

1. Поверхностные дефекты: 21 категория такие как трещины, поры и подрезы
2. Внутренние дефекты: 13 категорий, таких как несплавление и шлаковые включения
3. Геометрические отклонения: несоосность, зазор в корне и т. д.

Особое примечание: процесс TIG-переплавки часто используется для улучшения качества поверхностного перехода сварных швов класса B

---

Особые требования к усталостным испытаниям

В приложении B добавлены соответствующие спецификации для класса усталости:

Класс усталости	Код	Критическая контрольная точка
FAT125	B125	Пористость одного слоя ≤1%
FAT90	B90	Несоосность ≤0,05t
FAT63	C63	Длина шлаковых включений ≤20 мм (после снятия напряжений)

DIN EN ISO 5817:2023 История

• 2023 DIN EN ISO 5817:2023-07 Сварка. Сварные соединения стали, никеля, титана и их сплавов (исключая лучевую сварку). Уровни качества дефектов (ISO 5817:2023).
• 2023 DIN EN ISO 5817:2023 Сварка. Сварные соединения стали, никеля, титана и их сплавов (исключая лучевую сварку). Уровни качества дефектов (ISO 5817:2023).
