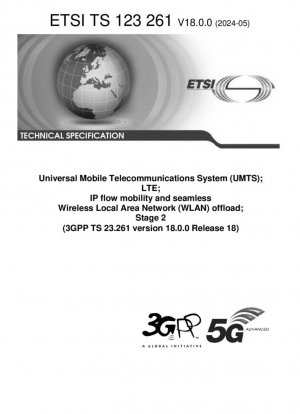

ETSI TS 123 261-2024
Универсальная система мобильной связи (UMTS); LTE; мобильность потока IP и бесшовная разгрузка беспроводной локальной сети (WLAN); Этап 2 (3GPP TS 23.261 версия 18.0.0 выпуск 18)
- Стандартный №
- ETSI TS 123 261-2024
- Дата публикации
- 2024
- Разместил
- European Telecommunications Standards Institute (ETSI)
- Последняя версия
- ETSI TS 123 261-2024
- сфера применения
-
Обзор стандартной технической структуры
3GPP TS 23.261 V18.0.0 определяет технические спецификации для мобильности IP-потоков (IFOM) и бесшовной разгрузки WLAN, обеспечивая интеллектуальное управление трафиком на основе детализации IP-потоков между сетями 3GPP и WLAN. Этот стандарт, основанный на расширениях протокола DSMIPv6, поддерживает одновременную передачу различных IP-потоков в рамках одного соединения PDN с использованием различных технологий доступа.
Архитектурная модель и основные концепции
Стандарт определяет как нероуминговые, так и роуминговые архитектурные модели, обе из которых поддерживают архитектуры мобильности EPS и I-WLAN. Основные функции включают:
Функциональные компоненты Технические характеристики Поддержка протоколов Сценарии применения Расширение интерфейса S2c/H1 Поддержка фильтров маршрутизации RFC 6089, RFC 5648 Управление привязкой множественного доступа Настройка политики Политика маршрутизации на основе уровня потока APN и IP ANDSF, статическая предварительная конфигурация Управление политикой оператора Управление тарификацией политик Расширение PCC при многодоступовых соединениях TS 23.203 Реализация динамической политики Информация о локальной операционной среде Вопросы параметров локальной среды UE Связанные с реализацией Оптимизация выбора доступа
Подробное объяснение расширенных технологий DSMIPv6
Основанный на RFC 5648 Multi-CoA Registration и RFC 6089 Flow Binding Mechanism, стандарт реализует усовершенствованное управление маршрутизацией потока IP:
Управление идентификатором привязки (BID)
UE генерирует уникальный BID для каждого CoA и регистрирует несколько привязок доступа в HA посредством сообщения Binding Update. Механизм приоритета BID обеспечивает правильный выбор маршрута по умолчанию.
Механизм идентификатора потока (FID)
Опция мобильности FID содержит правила маршрутизации, состоящие из фильтров маршрутов и адресов маршрутов. Поддерживает правила односторонней фильтрации, а для восходящего и нисходящего потоков могут использоваться различные стратегии маршрутизации.
Типичный пример таблицы привязок
Таблица привязок, поддерживаемая в HA, содержит информацию в нескольких измерениях:
- Домашний адрес (HoA): Постоянный IP-адрес пользователя
- Адрес для обслуживания (CoA): Временный адрес текущей сети доступа
- Идентификатор привязки (BID): Уникально идентифицирует каждую привязку доступа
- Идентификатор потока (FID): Определяет конкретное правило маршрутизации потока IP
Анализ процесса мобильности потока IP
Процесс установления соединения PDN
Стандарт определяет дифференцированные процессы для установления соединений PDN через доступ 3GPP и доступ WLAN:
Тип доступа Этапы установления Ключевые технологии Специфика Доступ 3GPP 4-этапный процесс установления Согласование опции PCO Обнаружение домашнего канала Доступ WLAN 6-этапный процесс установления Сигнализация IKEv2 Обработка внешних каналов Процесс добавления множественного доступа
Технический процесс добавления второго доступа на основе существующего соединения PDN:
- Дополнение к доступу WLAN: расширение доступа 3GPP до доступа WLAN
- Дополнение к доступу 3GPP: расширение доступа WLAN до доступа 3GPP
- Координация ресурсов: динамическое обновление политики PCC и высвобождение ресурсов
Операция мобильности потока IP
Поддерживает два режима запуска мобильности:
- Инициируемый сетью динамический PCC: сетевая сторона запускает выделение ресурсов на основе политики
- Инициируемый UE запрос ресурсов: терминал активно запрашивает целевые ресурсы доступа
Интеграция политики и управления тарификацией
Стандартная глубокая интеграция архитектуры PCC для достижения согласованности политик в средах с множественным доступом:
Механизм взаимодействия с PCRF
Шлюз PDN предоставляет обновлённые правила маршрутизации в PCRF посредством процесса модификации сеанса IP-CAN. PCRF поддерживает соответствие между SDF и адресом маршрутизации.
Управление правилами QoS
Динамически обновляет правила QoS в BBERF на основе изменений правил маршрутизации для обеспечения стабильного качества обслуживания.
Рекомендации по внедрению и передовой опыт
Вопросы развертывания сети
При внедрении мобильности IP-потока следует учитывать следующие ключевые факторы:
- Поддержка возможностей HA: Убедитесь, что домашний агент поддерживает расширения RFC 5648 и RFC 6089
- Совместимость терминала: UE должно реализовать управление привязкой множественного доступа и функции привязки потока
- Координация политик: Политики ANDSF и политики PCC должны быть скоординированы и согласованы
Рекомендации по управлению эксплуатацией и техническим обслуживанием
Сосредоточьтесь на уровне эксплуатации и технического обслуживания:
- Диагностика неисправностей и мониторинг производительности в среде множественного доступа
- Обеспечение точности статистики трафика и данных биллинга
- Поддержание согласованность политик безопасности
Планирование дорожной карты развития
С развитием технологии 5G-Advanced технология мобильности потоков IP будет развиваться в сторону более интеллектуального выбора доступа и управления несколькими соединениями, а также будет тесно интегрирована с интеллектуальными сетевыми элементами, такими как NWDAF.
Развитие технологий и разработка стандартов
Путь развития технологий от версии 10 до версии 18 демонстрирует непрерывные инновации 3GPP в области конвергенции множественного доступа:
Версия выпуска Основные улучшения Технические характеристики Влияние на приложение R10 Начальная версия Базовые функции IFOM Базовая поддержка множественного доступа R11 Расширенное управление политиками Интеграция ANDSF оптимизация Уточнение политики R15 Интеграция 5G Взаимодействие с 5GC Конвергенция 5G-WLAN R18 Последние усовершенствования Интеллектуальное управление Оптимизация на основе ИИ
