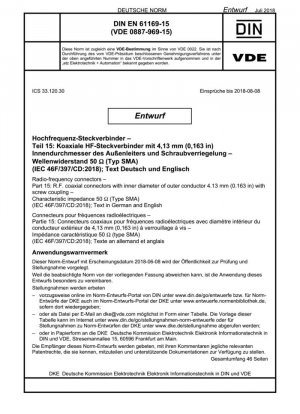

VDE 0887-969-15-2018
Hochfrequenz-Steckverbinder — часть 15: Koaxise HF-Steckverbinder mit 4@13 мм (0@163 дюйма) Innendurchmesser des Aussenleiters und Schraubverriegelung — Wellenwiderstand 50 Ω (тип SMA) (IEC 46F/397/CD:2018); Текст на немецком и английском языках
- Стандартный №
- VDE 0887-969-15-2018
- Дата публикации
- 2018
- Разместил
- Association for Electrical, Electronic & Information Technologies (VDE)
- Последняя версия
- VDE 0887-969-15-2018
- сфера применения
- Эта часть IEC 61169 представляет собой секционную спецификацию (SS), которая содержит информацию и правила для подготовки подробных спецификаций (DS) для резьбовых коаксиальных радиочастотных разъемов с внутренним диаметром внешнего проводника 4,13 мм (0,163 дюйма) и характеристическим сопротивлением 50 Ом (тип SMA). В этом документе указаны размеры сопрягаемой поверхности высокопроизводительных разъемов (уровень 1), подробные размеры стандартных тестовых разъемов (уровень 0), информация об измерениях и тесты, выбранные из IEC 61169-1 для всех соответствующих подробных спецификаций, применимых к радиочастотным разъемам серии SMA. В этой спецификации приведены рекомендуемые эксплуатационные характеристики, которые следует учитывать при написании подробных спецификаций, и охватываются планы испытаний и требования к проверке для уровней оценки M и H. Коаксиальные радиочастотные разъемы типа SMA используются для различных радиочастотных кабелей и микрополосковых линий в системах микроволновой передачи с рабочими частотами до 18 ГГц. Эти разъемы совместимы с разъемами 3,5 мм (IEEE287-2007) и 2,92 мм (IEC 61169-35).
VDE 0887-969-15-2018 Ссылочный документ
- IEC 61169-1:2013 Радиочастотные соединители. Часть 1. Общая спецификация. Общие требования и методы измерения.
- IEC 62153-4-7:2015 Методы испытаний металлических кабелей связи. Часть 4-7. Электромагнитная совместимость (ЭМС). Метод испытаний для измерения передаточного сопротивления ZT и затухания при экранировании, а также затухания связи AC разъемов и сборок до 3 ГГц и выше. Tri
VDE 0887-969-15-2018 История
- 2018 VDE 0887-969-15-2018 Hochfrequenz-Steckverbinder — часть 15: Koaxise HF-Steckverbinder mit 4@13 мм (0@163 дюйма) Innendurchmesser des Aussenleiters und Schraubverriegelung — Wellenwiderstand 50 Ω (тип SMA) (IEC 46F/397/CD:2018); Текст на немецком и английском языках
