SAE AS3169B-2020 БОЛТ, ГОЛОВКА С УДЛИНЕННОЙ ШАЙБОЙ С ДВУМ ШЕСТИГРАННИКОМ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, КОРРОЗИОННО-СТОЙКАЯ СТАЛЬ (UNS S17400), 140KSI UTS MIN, .3125-24, UNJF-3A

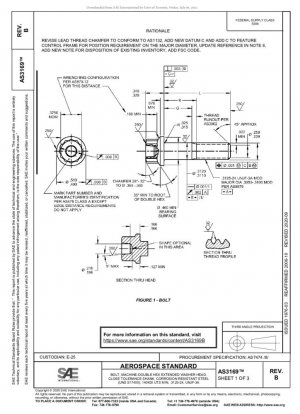

Стандартный №: SAE AS3169B-2020
Дата публикации: 2020
Разместил: Society of Automotive Engineers (SAE)
Последняя версия: SAE AS3169B-2020

сфера применения

Углубленный технический анализ стандарта AS3169B

AS3169B — это технический стандарт для прецизионных болтов с двойной шестигранной удлиненной головкой и шайбой для аэрокосмической промышленности, опубликованный SAE International. Впервые опубликованный в 1976 году, он был подтвержден в 2006 году и пересмотрен в 2020 году для формирования текущей версии B. Этот стандарт был специально разработан для удовлетворения особых требований аэрокосмической промышленности к высокой надежности, легкости и коррозионной стойкости в разъемах.

Свойства материала и эксплуатационные требования

Стандарт предусматривает, что болты должны быть изготовлены из коррозионно-стойкой и жаропрочной стали AMS5643, химический состав которой эквивалентен UNS S17400. UNS S17400 (17-4PH) — это дисперсионно-твердеющая нержавеющая сталь с превосходным сочетанием прочности, вязкости и коррозионной стойкости. Материал должен соответствовать минимальному требованию прочности на растяжение 140 кфунтов на кв. дюйм (965 МПа), уровню прочности, обеспечивающему надежность болта в экстремальных условиях аэрокосмической отрасли.

Стандарт AS3169B предусматривает 80 спецификаций болтов от 03 до 82, с длиной от 0,741 дюйма до 5,688 дюйма. Каждая спецификация имеет точные требования к допуску длины (±0,010 дюйма), длине захвата (G) и толщине головки (K). Эта точная система размеров обеспечивает взаимозаменяемость и единообразие в сборках аэрокосмической техники.

В качестве примера рассмотрим AS3169-03 и AS3169-82: AS3169-03 имеет длину 0,741–0,761 дюйма и массу 2,54 фунта на 100 штук; в то время как AS3169-82 имеет длину 5,678-5,688 дюйма и массу 13,07 фунта на 100 штук. Эта систематическая спецификация конструкции отвечает потребностям различных структурных соединений.

Процесс производства и контроль качества

Стандарт предъявляет строгие требования к производственным процессам: радиус перехода между головкой и хвостовиком должен быть холоднокатаным после термообработки, а холодная прокатка должна быть достаточной для устранения всех шлифовальных или инструментальных следов. Деформация в позиции «A» на рисунке 1 AS7474 не допускается в несущей области головки. Деформация допускается только в диаметре хвостовика, при условии, что деформация не приведет к тому, что диаметр хвостовика превысит 0,3125 дюйма.

Требования к обработке кромок: Все острые кромки должны быть скошены на 0,003-0,015 дюйма. Это требование снижает концентрацию напряжений и улучшает усталостные характеристики. Символ текстуры поверхности соответствует ASME Y14.36M, а требования к шероховатости соответствуют ASME B46.1.

Технологическое развитие и обновления стандартов

Основные обновления версии B 2020 года включают в себя: изменение фаски ходовой резьбы для соответствия стандарту AS1132, добавление новой базы C и добавление C в структуру управления функциями для требований к положению большого диаметра, обновление ссылок в примечании 8, добавление новых примечаний по утилизации существующих запасов и добавление кода Федеральной классификации поставок (FSC) 5306.

Эти обновления отражают растущие требования аэрокосмической промышленности к точности и надежности разъемов, а также учитывают рациональное использование существующих запасов, отражая практичность и преемственность пересмотров стандартов.

Требования к контролю и приемке

Стандарт требует проведения флуоресцентного капиллярного контроля в соответствии с ASTM E1417/E1417M Тип 1 Уровень чувствительности 2, чтобы гарантировать отсутствие дефектов на поверхности. Размеры и допуски реализованы в соответствии с ANSI Y14.5M-1982 (публикация ASME), что гарантирует точность и согласованность измерений.

Для спецификаций AS3169-03 - AS3169-08 база данных A (диаметр шага резьбы) должна заменить базу данных B. Это специальное требование учитывает измерительные характеристики болтов малого размера.

SAE AS3169B-2020 Ссылочный документ

AS 7474 Железнодорожная отрасль — Системная безопасность*， 2021-03-23 Обновление
ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
ASME Y14.36M Символы текстуры поверхности — метрическая версия
ASTM E1417 Стандартная практика проведения капиллярного контроля

SAE AS3169B-2020 История

2020 SAE AS3169B-2020 БОЛТ, ГОЛОВКА С УДЛИНЕННОЙ ШАЙБОЙ С ДВУМ ШЕСТИГРАННИКОМ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, КОРРОЗИОННО-СТОЙКАЯ СТАЛЬ (UNS S17400), 140KSI UTS MIN, .3125-24, UNJF-3A
2015 SAE AS3169A-2015 БОЛТ, ГОЛОВКА С УДЛИНЕННОЙ ШАЙБОЙ С ДВУМ ШЕСТИГРАННИКОМ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, КОРРОЗИОННО-СТОЙКАЯ СТАЛЬ (UNS S17400), 140KSI UTS MIN, .3125-24, UNJF-3A
2006 SAE AS3169-2006 БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЫМИ ШАЙБАМИ, ХВОСТОВИК С ЖЕСТКИМИ ДОПУСКАМИ, AMS 5643, .3125-24, UNJF-3A
1976 SAE AS3169-1976 Болт, машина — удлиненная головка с двойной шестигранной шайбой, хвостовик с жестким допуском, AMS 5643, .3125-24 UNJF-3A

БОЛТ, ГОЛОВКА С УДЛИНЕННОЙ ШАЙБОЙ С ДВУМ ШЕСТИГРАННИКОМ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, КОРРОЗИОННО-СТОЙКАЯ СТАЛЬ (UNS S17400), 140KSI UTS MIN, .3125-24, UNJF-3A

стандарты и спецификации

SAE AS3169A-2015 БОЛТ, ГОЛОВКА С УДЛИНЕННОЙ ШАЙБОЙ С ДВУМ ШЕСТИГРАННИКОМ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, КОРРОЗИОННО-СТОЙКАЯ СТАЛЬ (UNS S17400), 140KSI UTS MIN, .3125-24, UNJF-3A SAE AS9576B-2007 БОЛТ, МАШИННЫЙ - ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, С ПРОВЕРЛЕНИЕМ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 SAE AS3238B-2002 (R) БОЛТ МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, CRES, UNS N07718, 185 KSI MIN, .3125-24 UNJF-3A SAE AS3149-1976 Болт, станок — удлиненная головка с шайбой с двойным шестигранником, хвостовик с жестким допуском, AMS 4967, .3125-24 UNJF-3A FSC 5306 SAE AS9558B-2006 БОЛТ МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS S66286, 130 KSI MIN, .3125-24 UNJF-3A FSC 5306 SAE AS3252B-2002 (R) БОЛТ, МАШИННЫЙ - ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, С ПРОВЕРЛЕНИЕМ, ХВОСТОВИК PD, ПОСЕРЕБРЕННЫЙ, CRES, UNS N07718, 185 KSI MIN, .3125-24 UNJF SAE AS9698B-2007 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННИКАМИ, УДЛИНЕННАЯ ШАЙБА, ХВОСТОВИК PD, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, UNS N07001, 165 KSI MIN, .3125-24 UNJF-3A SAE AS3159-1976 Болт, станок — удлиненная головка с шайбой с двойным шестигранником, просверленный, хвостовик с жесткими допусками, AMS 4967, .375-24 UNJF-3A DLA MS9707 REV C REINST NOTICE 2-1994 БОЛТ, МАШИННЫЙ ДВОЙНОЙ ШЕСТИГРАННИК, С УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЕННЫЙ, КОРРОЗИОННАЯ И ЖАРОСТОЙКАЯ СТАЛЬ, .3125-24 UNJF-3A

Параметры производительности	Технические требования	Стандарты испытаний	Значение применения
Прочность на разрыв	≥140KSI (965MPa)	AS7474	Обеспечение безопасности структурных соединений
Шероховатость поверхности	125 мкдюйм Ra (3,2 мкм)	ASME B46.1	Снижение концентрации напряжений и повышение усталостной долговечности
Флуоресцентный капиллярный контроль	ASTM E1417 Тип 1 Уровень 2	ASTM
