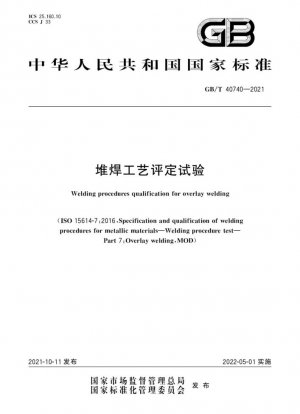

GB/T 40740-2021
Аттестация сварочных технологий для наплавки (Англоязычная версия)
- Стандартный №
- GB/T 40740-2021
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2021
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 40740-2021
- сфера применения
-
Анализ основного содержания стандарта
Настоящий стандарт изменен с целью принятия международного стандарта ISO156147:2016, который направлен на технические спецификации для наплавки для таких процессов, как дуговая сварка и газовая сварка. Основные технические различия отражены в:
Сравнение ключевых технических требований
Элементы Коррозионностойкая наплавка Износостойкая наплавка Требования к образцу Не менее 3 сварных швов, требуется переходный слой Толщина испытания на твердость определяет область утверждения Элементы испытания Химический анализ + испытание на феррит Твердость поверхности является основным показателем Критерии приемки Пористость ≤ 2 мм, без трещин Пределы дефектов согласно стандартам на продукцию
Ключевые моменты для оценки процесса
1. Технические условия на подготовку образцов
Размеры образцов должны соответствовать следующим требованиям: Образцы в форме пластин толщиной ≥ 25 мм не имеют ограничений по диапазону приемки; Образцы в форме труб должны иметь маркировку внешнего и внутреннего диаметров. Требования к сварке переходного слоя должны соответствовать изделию.
2. Требования к разрушающему испытанию
- Испытание на твердость:Измерение по наклонной линии под углом 15° с интервалом 1 мм
- Химический анализ:Для коррозионно-стойкой наплавки образцы должны быть взяты при минимальной толщине
- Испытание на боковой изгиб:Если удлинение составляет ≥20%, диаметр сердечника изгиба составляет 4t
Предложения по внедрению
Ключевые моменты контроля процесса сварки
- Контроль погонной энергии: Первый слой ±25%, последующие слои +25%
- Температура предварительного нагрева: Температура первого слоя является нижним пределом
- Межслойное одобрение: Многослойная оценка может охватывать N+4 слоя
Устранение неисправностей
Если твёрдость превышает норму: допускается повторный контроль с обратной стороны; если образец не соответствует требованиям: двойной контроль и повторный контроль. Риск растрескивания при наплавке следует определить, проконсультировавшись с поставщиком сварочных материалов.
GB/T 40740-2021 Ссылочный документ
- GB/T 18851.1 Неразрушающий контроль-Пентатный контроль-Часть 1: Общие сведения*， 2024-11-28 Обновление
- GB/T 19866 Технические условия и аттестация технологий сварки металлических материалов. Общие правила.
- GB/T 19867.1 Спецификация сварочного процесса для дуговой сварки
- GB/T 19867.2 Технические условия на технологию газовой сварки
- GB/T 19867.3 Технические условия на технологию сварки электронно-лучевой сваркой
- GB/T 2653 Методы испытаний сварных соединений на изгиб
- GB/T 2654 Методы определения твердости сварных соединений.
GB/T 40740-2021 История
- 2021 GB/T 40740-2021 Аттестация сварочных технологий для наплавки
