Технический анализ ASTM D5182-19

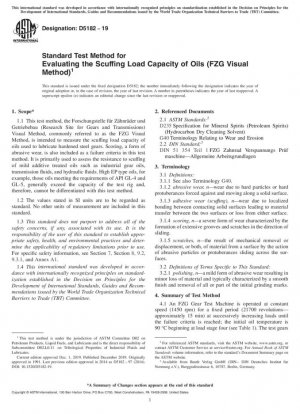

ASTM D5182-19, «Стандартный метод испытаний для оценки противозадирных свойств смазочных масел (визуальный метод FZG)», — это международно признанный стандарт для оценки противозадирных свойств смазочных материалов для зубчатых передач. Основанный на методе, разработанном Немецкой исследовательской станцией по зубчатым передачам и трансмиссиям (FZG), этот стандарт обеспечивает научную основу для оценки эксплуатационных характеристик промышленных зубчатых передач, трансмиссионных и гидравлических жидкостей посредством стандартизированных процедур испытаний и критериев отказа.
Область применения и ограничения стандарта
Настоящий стандарт специально предназначен для оценки противозадирных свойств смазочных материалов, используемых в зубчатых передачах из закаленной стали. В этом методе испытаний используется испытательная машина FZG для зубчатых передач, работающая на фиксированной скорости (1450 об/мин) при возрастающих нагрузках. Уровень разрушающей нагрузки определяется визуальным осмотром повреждения поверхности зубьев шестерен.
Применимые жидкости: промышленные редукторные масла с небольшим количеством присадок, трансмиссионные жидкости и гидравлические жидкости. Важно отметить, что смазочные материалы с высокими противозадирными свойствами (например, соответствующие требованиям API GL-4 и GL-5) обычно превышают максимальную грузоподъемность испытательной машины и не могут быть распознаны данным методом.
Тип масла Применимость Ограничения испытаний Типичные области применения Промышленные трансмиссионные масла Полностью применимо Уровни нагрузки 1-12 Смазка коробки передач Гидравлические масла Полностью применимо Уровни нагрузки 1-12 Гидравлическая система Трансмиссионная жидкость Полностью применимо Ступени нагрузки 1-12 Трансмиссия Смазка Трансмиссионное масло с высоким противозадирным эффектом Неприменимо Вне диапазона испытаний Коробка передач для тяжёлых условий эксплуатации Обзор принципа и метода испытания
В испытании FZG используется принцип четырёхквадратного цикла мощности для приложения крутящего момента путём нагружения сцепления. Испытание начинается при температуре масла 90 °C (начиная с 4-й ступени нагрузки) и продолжается при 21 700 об/мин (примерно 15 минут) на каждой ступени нагрузки, постепенно увеличивая нагрузку до достижения отказа. Ключевые параметры испытания: Скорость: 1450 ± 50 об/мин Начальная температура масла: 90 ± 3 °C Объём испытательного масла: 1,25 л Время работы: 15 минут на уровень нагрузки Пара зубчатых передач использует конструкцию А-профиля со значительным количеством модификаций, что повышает чувствительность к видам отказов, связанным с адгезионным износом. Такая конструкция гарантирует, что результаты испытания лучше отражают эксплуатационные характеристики смазочного материала в реальных условиях эксплуатации. Машина для испытания зубчатых передач FZG должна соответствовать DIN 51354 Teil 1. Оборудование включает в себя приводной редуктор, испытательный редуктор, систему нагрева и охлаждения, а также крутящий момент. Приводной двигатель должен иметь мощность не менее 5,5 кВт и скорость 1440 об/мин.
Характеристики испытательной шестерни
Параметры Шестерня Шестерня Агрегат Количество зубьев 16 24 - Диаметр делительной окружности 73,2 109,8 мм Диаметр верхней окружности 88,7 112,5 мм Модуль 4,5 мм Твердость 60-62HRC - Шероховатость поверхности Ra 0,3-0,7 мкм Реагенты и материалы
Для очистки используйте уайт-спирит (растворитель Стоддарда), соответствующий стандарту ASTM D235. Перед испытанием тщательно очистите редуктор и подшипники, удалив все следы масла от предыдущих испытаний, чтобы обеспечить точность результатов.
Процедура испытания и определение неисправностей
Ключевые моменты процедуры испытания
Испытание начинается с уровня нагрузки 1 и увеличивается до уровня 12. Первые три уровня проводятся при комнатной температуре; начиная с уровня 4, температура масла поддерживается на уровне 90–93 °C. После каждого уровня нагрузки осмотрите поверхности зубьев шестерен на наличие повреждений и запишите их.
Основные этапы эксплуатации:
- Перед установкой нагрейте шестерню до 60–80 °C.
- Момент затяжки болта сцепления: 100 Н·м.
- Затяните звездообразно или крест-накрест.
- Дайте 21 700 оборотов на уровень нагрузки.
Критерии отказа
Критерием отказа является то, что общая ширина задира (адгезивного износа) или задир на всех 16 зубьях равна или превышает ширину одного зуба (20 мм). Оценка повреждений проводится путем визуального осмотра без использования увеличительного прибора и путем сравнения с примерами повреждений, представленными в стандарте.
Виды повреждений включают в себя:
- Истирание (адгезионный износ)
- Царапины
- Абразивный износ
- Полировка
Точность испытаний и контроль качества
На основании результатов межлабораторных сравнительных испытаний точность данного метода испытаний составляет:
Индекс точности Числовое значение Уровень достоверности Повторяемость 2 уровня нагрузки 95% достоверность уровень Воспроизводимость 2 уровня нагрузки 95% уровень достоверности Для обеспечения надежности результатов испытаний необходимо строго контролировать следующие факторы:
- Точность установки и выравнивания передач
- Точность контроля температуры
- Постоянство приложения нагрузки
- Единообразие стандартов оценки повреждений
Рекомендации по внедрению стандартов
Требования к конструкции лаборатории
Создание возможностей для испытаний FZG требует инвестиций в испытательные машины FZG для зубчатых передач, стандартные наборы испытательных передач, системы контроля температуры и необходимые устройства защиты. В лабораторной среде должны поддерживаться постоянные температура и влажность для обеспечения постоянных условий испытаний.
Требования к обучению персонала
Операторы должны пройти профессиональную подготовку и иметь навыки в:
- Эксплуатации и техническом обслуживании оборудования
- Методах установки и центровки передач
- Выявлении и оценке повреждений
- Процедурах безопасной эксплуатации
Меры контроля качества
Рекомендуется регулярно калибровать оборудование с использованием эталонного масла и установить внутренние лабораторные процедуры контроля качества. Перед каждым испытанием проверяйте состояние оборудования, включая калибровку датчика температуры, проверку точности нагрузки и осмотр состояния передачи.
Технологическое развитие и разработка стандартов
С момента своей первой публикации в 1991 году стандарт ASTM D5182 претерпел несколько пересмотров. В издании 2019 года в первую очередь удалена часть информации о поставщиках оборудования, в то время как остальное техническое содержание осталось неизменным. Этот стандарт гармонизирован с DIN 51354 для обеспечения международной сопоставимости результатов испытаний.
С развитием технологий зубчатых передач и составов смазочных материалов будущие обновления стандарта могут включать:
- Расширение диапазона испытательных нагрузок
- Добавление условий высокоскоростных испытаний
- Внедрение цифровых методов оценки повреждений
- Включение зубчатых передач из новых материалов
Примеры применения и отраслевая практика
Разработка промышленных трансмиссионных масел
Производитель смазочных материалов использовал ASTM D5182 для оценки противозадирных свойств различных составов присадок при разработке нового поколения промышленных трансмиссионных масел. В результате систематических испытаний им в конечном итоге удалось определить оптимизированную формулу, которая не показала никаких отказов при уровне нагрузки 10. Продукт продемонстрировал превосходные противозадирные свойства в реальных условиях использования.
Контроль качества гидравлической жидкости
Производитель гидравлического оборудования внедрил испытание FZG в качестве элемента входного контроля, чтобы гарантировать, что его гидравлическая жидкость соответствует минимальным требованиям уровня нагрузки 8. Такая практика значительно снизила частоту ранних отказов оборудования и продлила срок службы насосов и двигателей.
Эти примеры практического применения показывают, что стандарт ASTM D5182 применим не только к разработке продукции на этапе НИОКР, но и является важным инструментом контроля качества и оценки производительности.
ASTM D5182-19 Ссылочный документ
- ASTM D235 Стандартные спецификации на уайт-спириты (нефтяные спирты) (углеводородный растворитель для химической чистки)
- ASTM G40 Стандартная терминология, касающаяся износа и эрозии
